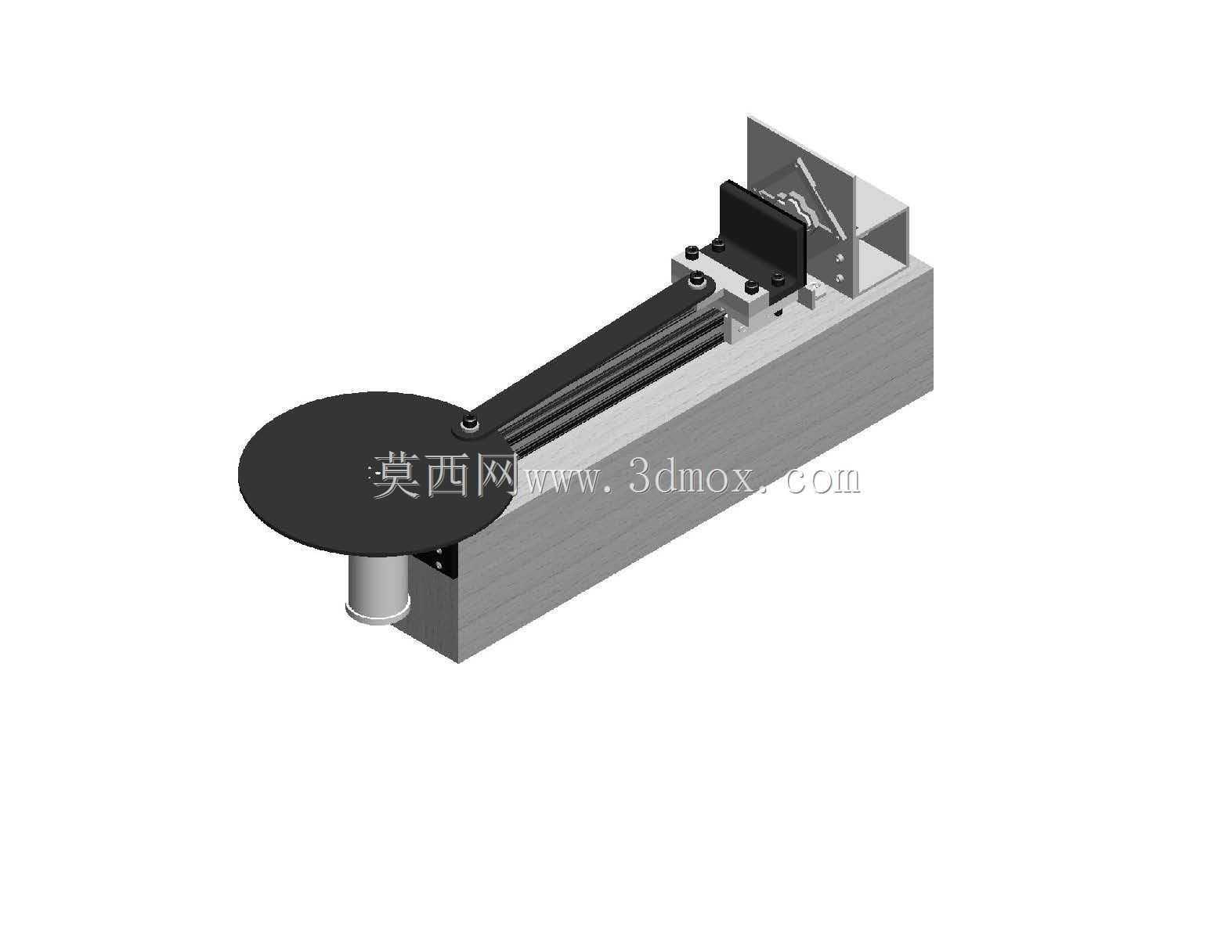

在材料力学性能检测领域,尤其是压电材料的动态响应特性测试环节,稳定可控的冲击加载装置是获取准确试验数据的核心硬件基础。这套曲柄滑块执行机构,正是为压电材料冲击测试场景定制设计的机械加载单元,区别于通用传动类曲柄滑块结构,其设计全程围绕冲击载荷的可控性、加载方向的一致性、安装适配的便捷性展开,能够在试验过程中输出稳定的线性冲击动作,完成对压电测试材料的定量撞击加载。
从实际应用场景来看,这类机构常集成在小型材料动态测试试验台架上,替代人工敲击或者不稳定的自由落锤加载方式,解决传统加载方式冲击力波动大、撞击位置偏移、重复精度差的问题。在压电材料的压电常数标定、动态响应延迟测试、冲击疲劳性能验证等试验中,这套机构可以配合转速调节单元控制曲柄的回转速度,进而调整滑块的冲击行程末端速度,实现不同量级冲击力的稳定输出,保证每一次测试的加载条件一致,减少试验变量带来的数据误差。
功能特性层面,这套结构采用偏置曲柄滑块的布局形式,将曲柄的连续回转运动转化为滑块的直线往复运动,冲击端设置在滑块行程的末端位置,当曲柄运转至特定相位角时,滑块端部的冲击头会以设定速度撞击放置在定位工位上的压电测试材料,完成冲击加载后随曲柄回转自动复位,等待下一次加载循环。整个滑动副采用直线导轨导向结构,避免滑块运动过程中出现卡滞或者方向偏斜,保证冲击作用力始终垂直作用于被测试材料表面,不会因为侧向分力影响测试结果的准确性。曲柄与滑块之间的连杆采用铰接连接,铰接位置配置自润滑轴承,能够长时间承受高频往复运动带来的交变载荷,减少运行过程中的磨损间隙,保证冲击位置的重复精度。
设计思路上,这套机构没有采用复杂的传动结构,整体走紧凑集成化路线,将驱动电机的安装位、滑块导向单元、冲击端定位面全部集成在一体式的机座上,减少分体装配带来的累积误差。机座采用厚重的型材加工而成,自身具备足够的刚性,能够抵消冲击过程中产生的反作用力,避免机构自身振动影响冲击加载的稳定性。冲击头采用可更换设计,能够根据不同的测试需求更换不同端面形状、不同材质的冲击端头,适配不同规格压电材料的测试要求,比如测试薄膜类压电材料时采用小直径聚甲醛端头,测试块体压电陶瓷时采用硬质合金平端头,无需调整整体机构结构即可完成测试场景切换。
从安装边界与尺寸适配角度来看,整套机构的横向安装尺寸控制在小型试验台的常规安装范围内,机座底部预留标准的T型槽安装孔位,可以直接固定在光学试验平台或者通用试验台架上,不需要额外制作过渡安装板。滑块的有效行程经过精确计算,既保证冲击头有足够的加速距离达到设定的冲击速度,又避免行程过长导致机构整体尺寸冗余,冲击端的中心高度与常规压电材料测试夹具的装夹高度匹配,安装后不需要额外调整高度差即可完成对接。曲柄的回转中心与滑块导向面的平行度在设计阶段就通过加工公差进行约束,装配后不需要反复调校即可保证运动顺畅,减少现场安装调试的工作量。
在实际运行过程中,这套机构的运动特性经过运动学仿真验证,滑块在冲击接触瞬间的速度波动控制在极小范围内,不会出现刚性冲击带来的机构抖动,同时在回程阶段不会与被测试材料产生二次接触,避免干扰压电材料的响应信号采集。整个结构没有冗余的外露部件,所有运动副都设置有防护结构,避免试验过程中异物进入滑动间隙造成卡滞,日常维护只需要定期在铰接位置补充润滑脂即可,不需要复杂的拆解保养,非常适合实验室环境下长时间连续开展测试工作。对于从事材料测试设备开发、试验台架搭建的结构设计人员来说,这套曲柄滑块机构的设计参数可以直接参考复用,根据自身的测试冲击力需求调整曲柄半径、连杆长度以及滑块质量,即可快速适配不同的测试场景,缩短专用试验装置的开发周期。
