1寸1500磅法兰连接液位计结构设计

　　在石化、电力、冶金等行业的承压容器与管路系统中，液位参数的实时可靠监测是保障生产安全、维持工艺稳定的核心环节，这款1英寸1500磅级法兰连接液位计，正是针对高压工况下的液位检测需求开发的专用检测部件。从现场应用场景来看，这类液位计主要适配高压反应釜、高压储液罐、蒸汽管路配套的气液分离罐等设备，这类场景下介质压力往往达到15MPa级别，普通低压液位计的密封结构、壳体强度完全无法满足长期运行要求，一旦出现密封失效或者结构破损，高压介质泄漏会带来极大的安全隐患。

　　从实际用途出发，这款液位计不需要外接电源，依靠连通器原理实现液位的直观显示，现场巡检人员可以直接通过液位计的显示部分读取容器内部的实际液位高度，既可以作为就地液位指示的 primary 检测部件，也可以和远传液位变送器配合使用，作为现场对照的冗余检测手段，避免远传信号故障时出现液位判断失误。在很多高压加氢、高压蒸汽系统的现场，这类板式液位计的可靠性直接关系到整个装置的运行安全，比如高压锅炉的汽包液位监测，一旦液位判断失误，满水或者缺水事故都会造成极其严重的设备损坏。

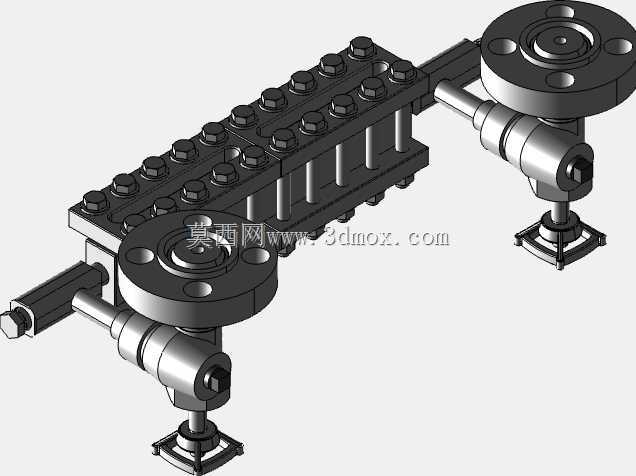

　　产品的功能特性设计完全围绕高压工况的可靠性展开，首先是连接端采用1英寸规格的法兰连接，压力等级匹配1500磅的法兰标准，密封面采用RF突面形式，这种密封面形式在高压管路中应用广泛，配合对应的金属缠绕垫片可以实现长期可靠的静密封，避免高压介质从连接位置渗漏。液位计的主体显示部分采用高强度的承压结构，两侧的阀组设计兼顾了日常维护和应急切断功能，当液位计的显示部件出现损坏需要更换时，不需要将整个容器泄压排空，只需要关闭上下两端的切断阀，就可以在线更换显示组件，大幅降低了维护成本和停机时间。同时阀组上自带的排污、排气结构，可以在投用初期排出液位计腔体内的空气，在日常维护时排出沉积在底部的杂质，避免杂质堵塞连通管路导致液位显示失真。

　　从设计思路上看，这款液位计的结构完全遵循高压容器附件的设计规范，首先是整体的受力结构经过严格的强度校核，承压壳体的壁厚、连接螺栓的规格数量都匹配1500磅级的压力要求，在设计时充分考虑了温度变化带来的热胀冷缩影响，整体结构留有足够的变形余量，避免管路热应力拉扯导致连接位置泄漏。显示部分的结构设计兼顾了可视性和承压能力，在保证足够观察视野的前提下，尽可能缩小承压透明件的受力面积，降低高压下透明件的破损风险。两侧的连接阀采用截止式结构，阀瓣的密封面采用硬质合金堆焊，即使在介质带有少量固体颗粒的工况下，也能保证关闭时的密封性能，不会出现内漏导致维护时无法隔离液位计腔体。

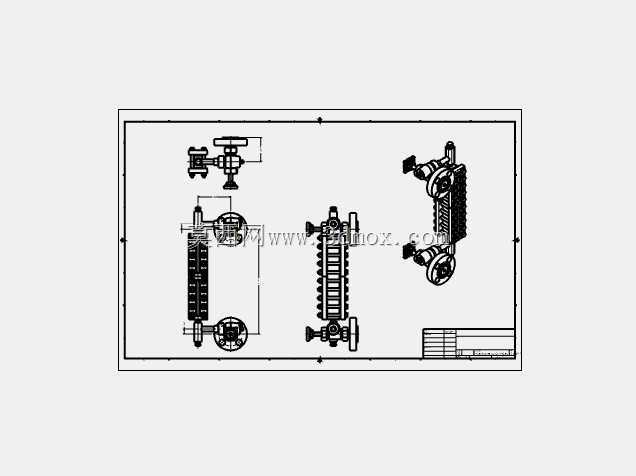

　　关于外形尺寸与安装边界，这款液位计的上下法兰中心距是根据实际测量量程确定的，选型时需要根据容器的液位测量范围匹配对应的中心距尺寸，安装时需要保证液位计整体处于垂直状态，倾斜角度不能超过3度，否则会影响液位显示的准确性，同时会导致阀瓣受力不均，长期运行可能出现内漏。安装位置需要避开管路的直接冲击区域，如果容器内的介质进料口正对液位计的上连接口，需要在容器内部加装挡板，避免介质直接冲击液位计腔体导致显示波动，同时也能防止高速流动的介质夹带杂质冲蚀液位计内部结构。液位计的前后需要预留足够的操作空间，保证巡检人员可以清晰看到显示刻度，同时维护人员可以方便地操作上下阀门、进行排污作业，一般来说液位计正面的操作净距离不小于600毫米，侧面预留不小于200毫米的空间用于拆装螺栓。另外在安装时需要注意，液位计的下连接口要和容器的最低液位控制线对齐，上连接口要高于最高安全液位，保证整个测量范围都能被有效覆盖，不能出现测量盲区，否则会导致低液位或者高液位时无法准确读取数值，给生产操作带来误判风险。在北方低温地区使用时，如果测量的介质容易凝固，还需要在液位计外部增加伴热结构，设计时预留的伴热安装空间可以方便用户加装蒸汽伴管或者电伴热带，保证低温环境下介质不会在液位计腔体内凝固堵塞。
