可转动铰接式机械连接铰结构设计

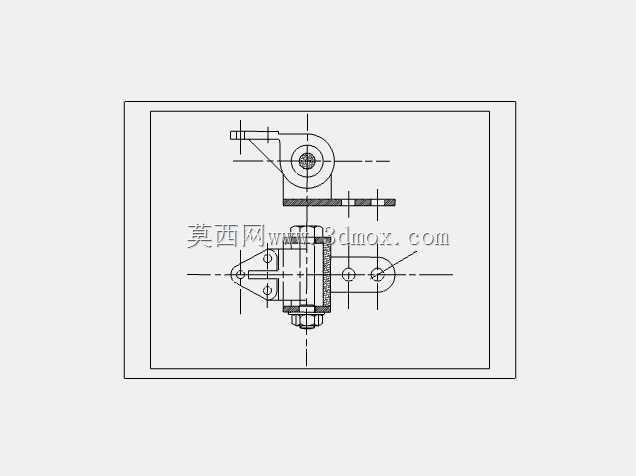

　　在各类工业设备的铰接连接场景中，这类机械铰是实现构件间相对转动、传递载荷的核心基础部件，常见于工装夹具的开合结构、小型设备的舱门铰接、输送线的活动挡板连接、非标自动化设备的连杆传动节点等位置，承担着固定构件位置同时允许指定角度范围内转动的作用，避免连接部位出现应力集中导致的结构断裂。从结构设计逻辑来看，该机械铰采用分体式组合结构，分为固定支座与转动铰体两部分，固定支座上设置有两个同轴的安装孔位，可通过螺栓穿过孔位将支座锁紧在设备的安装基准面上，安装孔的孔位公差按照H7级精度设计，保证安装后支座不会出现偏移错位，转动部分采用销轴贯穿的连接方式，销轴与铰体的配合间隙控制在0.02-0.05mm之间，既保证转动过程无卡滞，又不会因间隙过大出现转动晃量，影响连接精度。

　　铰体的转动端设置有带凸台的连接臂，凸台结构可增加连接部位的接触面积，分散转动过程中传递的载荷，避免连接螺栓受剪切力出现断裂。从安装边界来看，固定支座的底面为完全平面设计，安装时需要保证基准面的平面度不大于0.1mm，否则会导致支座安装后出现翘曲，销轴出现偏载，加速转动部位的磨损；转动臂的端面同样设置有两个安装孔，孔位间距与固定支座的孔位间距保持一致，可适配同规格的连接螺栓，减少现场安装的配件种类。

　　在实际使用过程中，这类机械铰的转动角度范围可达到0-180度，能够满足大部分开合类、摆动类结构的运动需求，销轴两端采用卡簧限位结构，避免设备运行过程中销轴轴向窜动脱出，相比传统的焊接式铰接结构，这种分体式机械铰可单独拆卸更换，当转动部位出现磨损后，仅需更换销轴或者铰体即可，无需对整个连接结构进行切割焊接，大幅降低设备的维护成本。设计过程中针对转动部位的磨损问题，在铰体与支座的接触端面预留了润滑脂加注槽，可定期加注润滑脂降低摩擦系数，延长部件的使用寿命，槽道的位置避开了安装孔位，不会影响结构的连接强度。

　　从载荷传递路径来看，外部载荷通过转动臂传递到销轴上，再通过销轴将载荷分散到两侧的支座立板上，立板的厚度按照额定载荷的1.5倍安全系数设计，可承受常规工况下的径向载荷与一定的轴向冲击载荷，避免立板出现变形开裂。在三维建模过程中，所有配合面均按照实际加工公差进行建模，转动部位的配合间隙完全还原实际装配状态，可直接用于装配模拟、运动干涉检查，验证铰接结构在整个转动行程内是否会与周边构件发生碰撞，也可基于该模型快速衍生出不同安装尺寸、不同载荷等级的铰接件系列，适配不同的设备安装需求。这类机械铰没有复杂的异形曲面结构，所有加工面均为平面与圆柱面，可通过常规的铣削、钻削工艺完成加工，加工成本较低，适合批量生产应用，在进行结构选型时，可根据实际需要传递的载荷大小调整立板厚度、销轴直径，以及安装孔的间距，不需要对整体结构进行大幅改动，具备较强的通用性。
