卧式储液容器支撑鞍座结构设计

　　在石油化工、食品酿造、水处理等行业的现场安装环节，卧式储液容器的支撑结构直接决定了设备长期运行的稳定性，水平容器马鞍作为这类设备的核心支撑部件，需要同时兼顾承重载荷分布、容器壁面应力分散、现场安装适配性等多重工程需求。这类鞍座的核心作用是承托卧式圆柱形筒体，将容器自重、内部介质重量、运行时的振动载荷均匀传递到基础平台，避免筒体局部应力集中导致的变形、焊缝开裂等问题，尤其在大容积储液罐、换热容器、缓冲罐的安装场景中，鞍座的结构合理性直接影响整套设备的服役寿命。

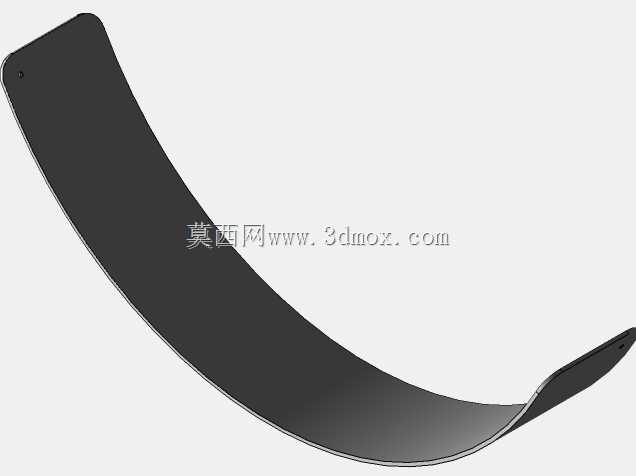

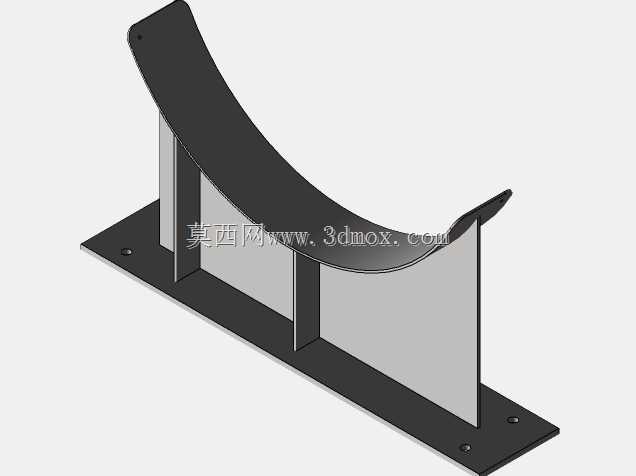

　　从结构设计逻辑来看，该鞍座采用分体焊接式结构，上部为与筒体外径完全贴合的弧形承托面，弧形面的曲率半径与被支撑筒体的外半径保持一致，接触区域设计有足够的包角，通常工程上会根据容器总重选择120度到150度的包角范围，保证筒体与鞍座的接触面积足够大，降低单位面积的接触压应力，避免筒体壁面被局部压溃。承托弧面下方设置有竖向支撑板，支撑板的厚度根据承重载荷计算确定，沿筒体轴向方向布置多道加强筋板，筋板同时连接底部安装底板与上部弧形承托板，形成稳定的箱型受力结构，避免承重时支撑板发生侧向失稳。底部的安装底板为带安装孔的平板结构，安装孔的位置与基础预埋螺栓的位置匹配，底板厚度满足螺栓预紧力下的刚度要求，避免安装时底板发生翘曲。

　　在实际工程应用中，这类鞍座通常成对布置在卧式容器的下方，其中一个为固定鞍座，另一个为滑动鞍座，滑动鞍座的底板安装孔会设计成长圆孔，适配容器在温度变化时产生的轴向热胀冷缩位移，避免热应力对容器和基础造成破坏。设计过程中需要重点校核几个关键边界：首先是弧形承托面的曲率精度，建模时需要保证弧面与筒体的贴合度，若曲率偏差过大，会导致接触区域集中在弧面的某条棱线上，运行时极易造成筒体局部凹陷；其次是竖向支撑板的高度，需要保证容器底部与基础平台之间留有足够的操作空间，满足底部接管安装、保温层施工、日常巡检的空间需求；再者是安装底板的螺栓孔间距，需要匹配现场基础的预埋螺栓位置，避免现场安装时出现孔位错位需要重新扩孔的问题，同时底板的边缘到筋板的距离需要满足焊接操作的空间要求，保证焊缝能够满焊，达到设计的焊缝强度要求。

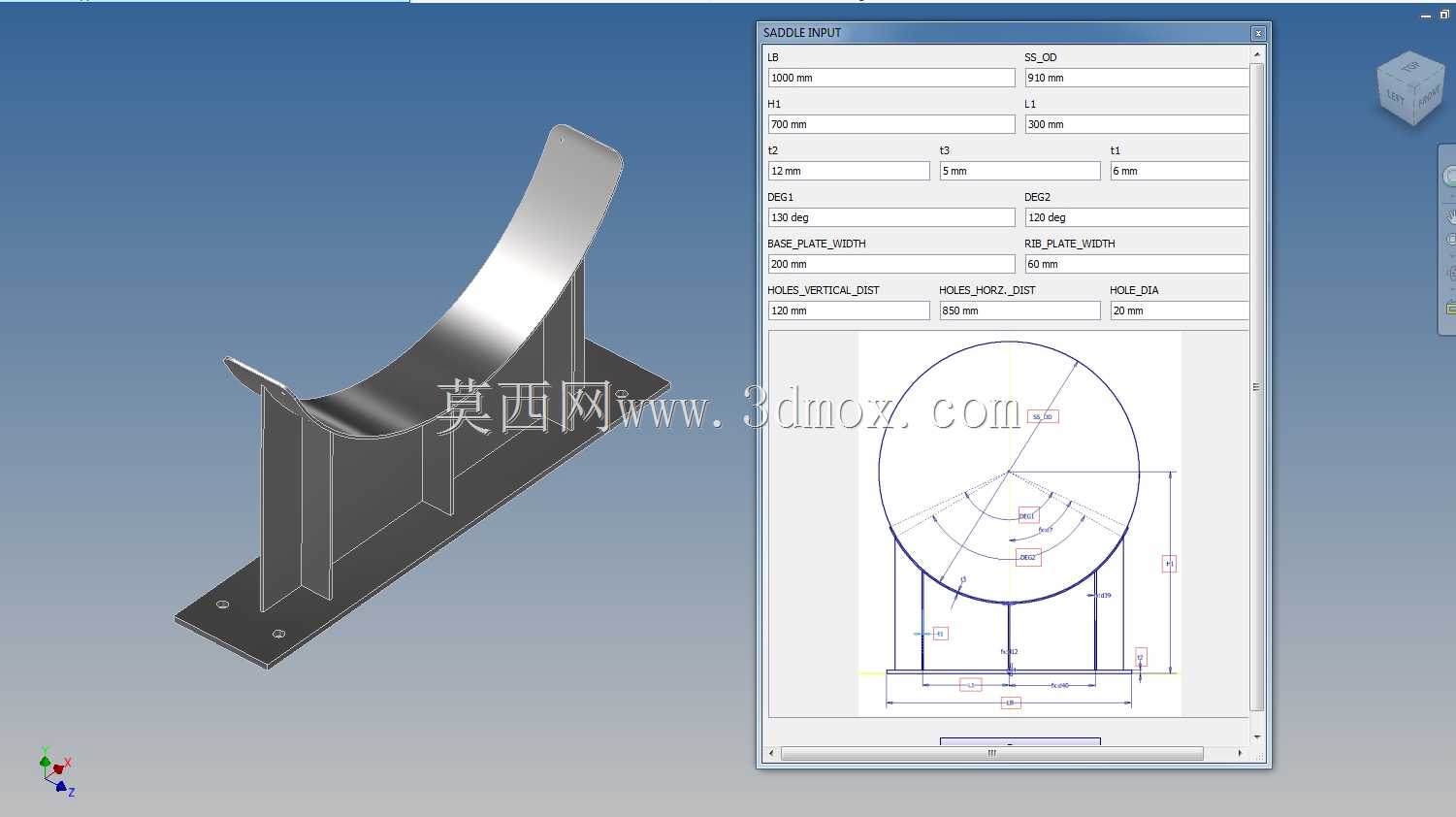

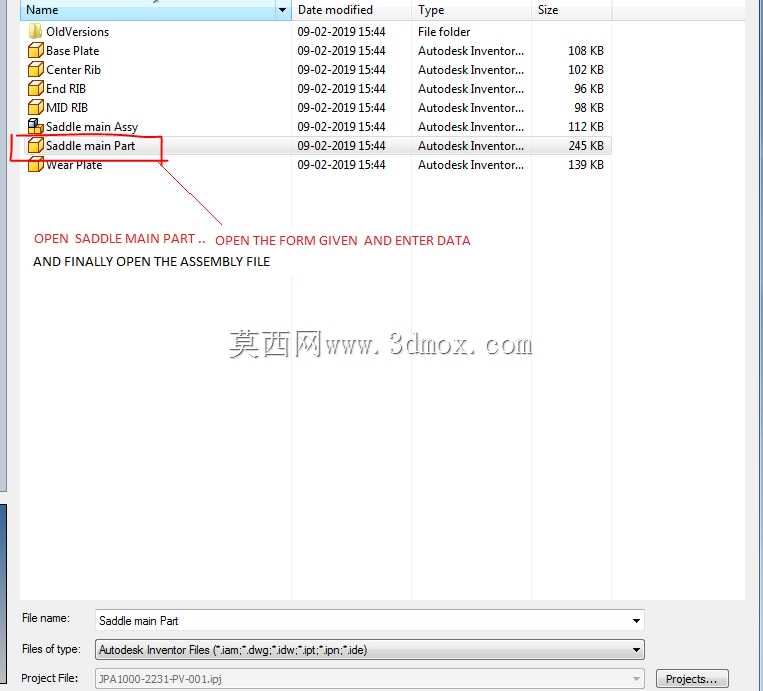

　　从受力传递路径来看，筒体的载荷首先作用在弧形承托面上，通过承托板将载荷分散传递到各道竖向筋板与支撑板上，再通过筋板与支撑板将载荷垂直传递到底部安装底板，最终通过底板将全部载荷传递到混凝土基础或者钢结构平台上。设计时需要针对满载工况、水压试验工况、地震载荷工况分别进行应力校核，保证各板件的组合应力在材料许用应力范围内，同时焊缝的焊脚尺寸需要根据所连接板件的厚度确定，避免焊缝强度不足导致的结构失效。对于有保温层的容器，弧形承托面的宽度还需要考虑保温层的厚度，保证承托面能够直接接触到容器筒体壁面，而非压在保温层上导致保温层被压碎、支撑失效。此外，鞍座的边角位置都做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也避免应力集中导致的板件开裂。在三维建模过程中，这类鞍座通常采用参数化设计思路，将筒体直径、鞍座高度、底板尺寸、筋板厚度等参数设置为可变量，针对不同规格的卧式容器可以快速调整参数生成对应型号的鞍座模型，大幅提升设计效率，同时建模时需要提前预留焊接余量，考虑焊接收缩对最终尺寸的影响，保证加工后的成品尺寸符合设计公差要求。
