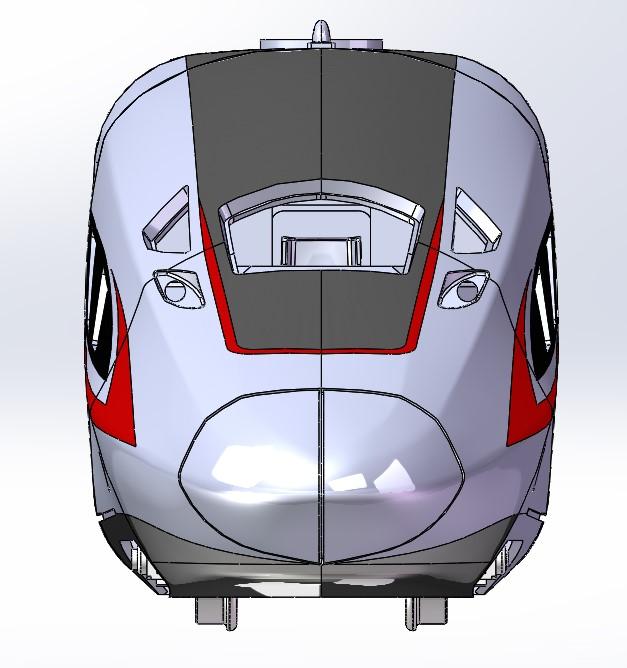

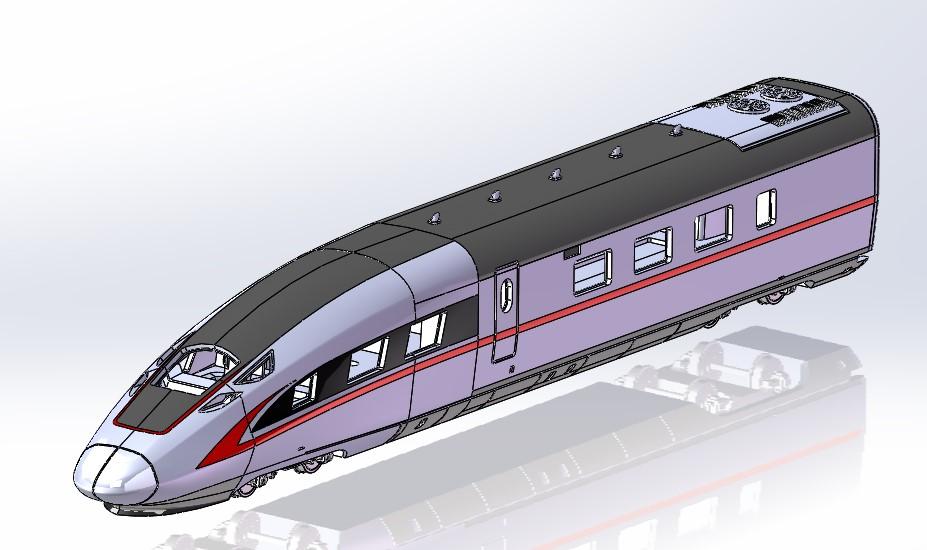

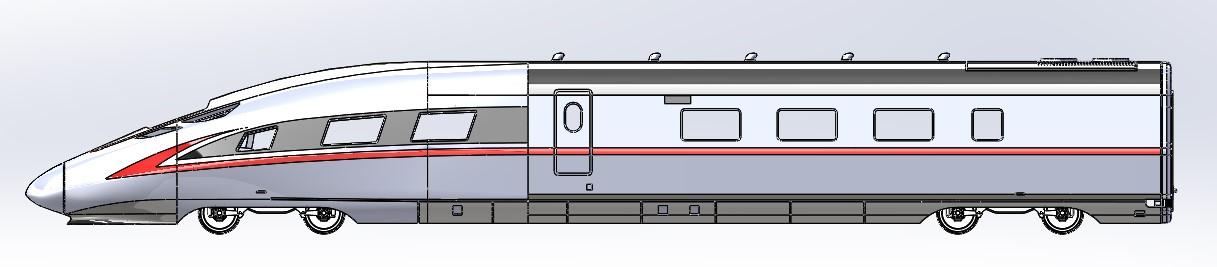

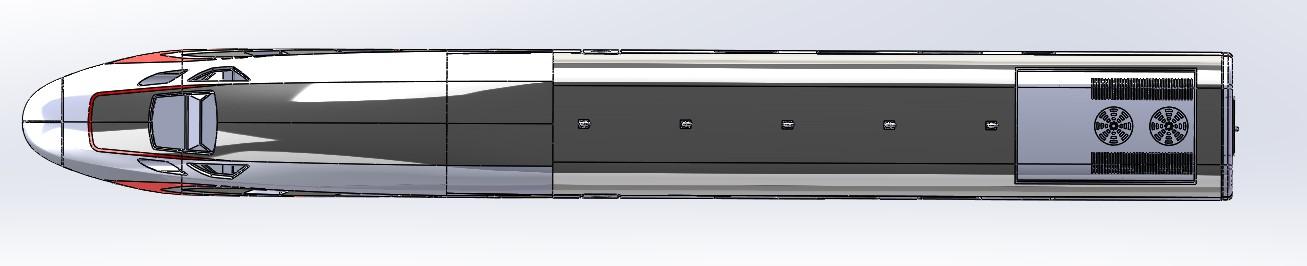

复兴号CR400AF动车组车头结构三维建模

　　CR400AF作为复兴号系列动车组的主力车型，其头车结构的三维建模直接服务于轨道车辆的气动性能验证、结构装配校验、运维检修模拟等多个工程环节。在干线高速铁路运营场景中，头车是整车承受气动载荷最复杂的部位，350km/h级别的运营速度下，车头外形的流线型设计直接决定了整车的运行阻力、会车压力波幅值以及隧道通过时的微气压波指标，建模过程中需要严格匹配头型的多阶曲面曲率，从鼻端导流区到司机室风挡区域的曲面过渡，每一处型面偏差都可能带来气动噪声的抬升甚至运行阻力的非线性增长。

　　从实际用途来看，该头车模型可覆盖多类工程场景：在新线车辆适配阶段，可用于站台限界的匹配校验，模拟不同曲线半径下的车体偏移量，确认头车端部与站台屏蔽门、声屏障等线路设施的安全间隙；在车辆制造环节，可作为头罩、司机室蒙皮、前端排障器等部件的装配基准，验证不同部件之间的安装公差带，避免实际生产中出现曲面错边、密封间隙不均等问题；在运维仿真场景中，可用于头车前端检修舱门的开合路径模拟，确认受电弓前端监测设备、风挡雨刷、头灯组等部件的维护操作空间，优化检修作业的工序流程。

　　功能特性层面，该头车模型完整还原了实车的结构分区：鼻端区域为复合材料导流罩，内部预留了车钩安装腔与吸能结构空间，建模时保留了吸能元件的安装接口边界，可直接用于碰撞仿真的前处理；司机室区域按照实车布局还原了前风挡的安装倾角、侧窗的位置轮廓以及司机室门的开合空间，曲面精度满足人机工程仿真的需求，可以直接导入人机分析模块验证司机视野范围、操作可达性等指标；客室区域的头车段还原了侧墙的车窗排布、车顶高压设备的安装基座轮廓，以及车下转向架区域的安装接口，可与转向架模型完成整车装配。

　　设计思路上，整个建模过程遵循轨道车辆的正向设计逻辑，先以气动优化得到的控制点云为基础搭建主曲面，通过曲率连续的曲面拼接完成头型外表面构建，再按照车体承载结构的分层逻辑向内构建骨架层、设备安装层、内饰层的结构轮廓。建模时特意区分了不同部位的曲率变化要求：鼻端导流区的曲面曲率变化率控制在工程允许的阈值内，避免出现气流分离的拐点；司机室侧窗区域的曲面兼顾视野要求与曲面顺滑度，保证高速运行时气流不会在窗角区域产生涡流；车顶高压设备区域的导流罩曲面按照实车的导流坡度构建，可有效降低设备区域的气动噪声。

　　外形尺寸与安装边界方面，模型严格按照CR400AF头车的实际尺寸构建，车体宽度、头车总长、车钩中心线高度等关键尺寸均符合轨道车辆的限界要求，头车端部的排障器下缘距轨面高度、头灯安装高度、风挡安装面的位置尺寸均预留了实际装配的公差余量。模型中所有外部设备的安装接口都按照实车的安装基准构建，包括头灯组的安装孔位、雨刷器的转轴位置、前端车钩的安装法兰轮廓、车顶高压设备的基座安装面，可直接用于子部件的装配干涉检查。在车体与转向架的连接区域，模型还原了空气弹簧的安装座位置、抗蛇行减振器的安装接口边界，可与转向架模型完成精准装配，模拟不同工况下的车体与转向架相对运动空间，避免运行过程中出现部件干涉。
