柴油加氢处理精馏塔结构设计方案

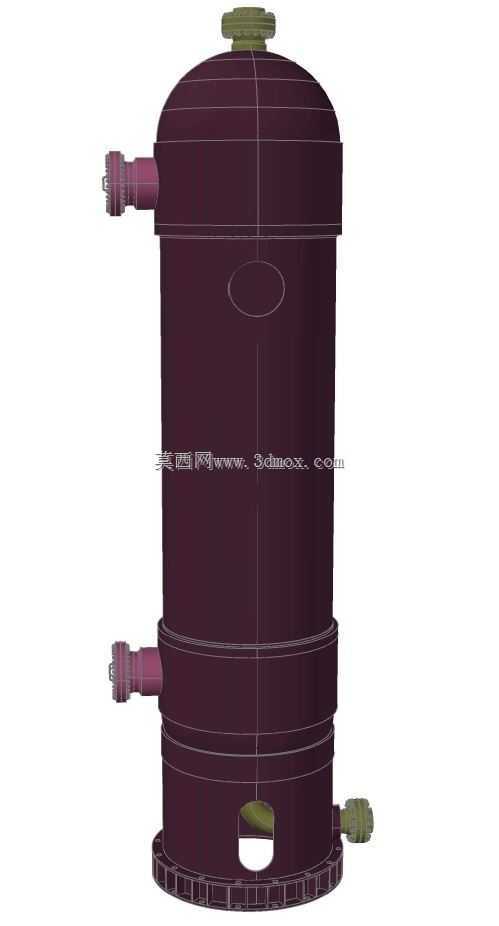

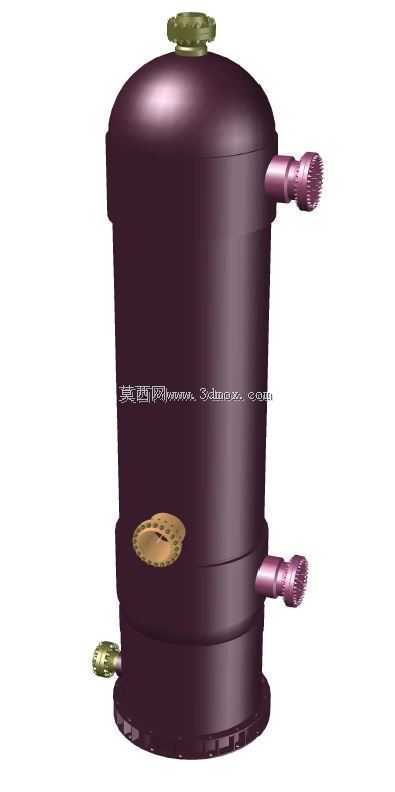

　　在炼油厂加氢精制装置的核心工段，柴油加氢处理精馏塔承担着加氢反应产物的组分切割任务，是决定最终柴油产品馏程、闪点、凝点等关键指标的核心静设备。从现场安装边界来看，该塔采用立式圆筒形结构设计，裙座式支撑结构适配装置区露天布置要求，塔体总高度匹配上下游反应器、换热器、空冷器的管线排布标高，避免工艺管线出现不必要的液袋或气阻，塔体直径根据处理量与气液负荷计算确定，内部塔盘的排布间距充分考虑检修人员进入塔内作业的操作空间，人孔设置位置对应每段塔盘的检修通道，无需额外拆除内部构件即可完成塔盘检查与更换。

　　从设计思路层面，该模型完整还原了塔体的内外结构细节：外部接管的排布遵循工艺介质流向逻辑，进料口设置在塔体中下部对应精馏段与提馏段的分界位置，塔顶气相出口对接后续空冷与冷凝系统，塔底液相出口连接重沸器回路，回流口设置在塔顶第一块塔盘上方，保证回流液能够均匀分布到整个塔盘截面；塔体外壁的保温支撑圈、平台扶梯连接点、吊耳等附件均按照工程实际设计位置还原，能够直接用于装置布置的碰撞检查。内部结构方面，模型清晰呈现了塔盘的排布方式、降液管的结构形式、受液盘的位置，以及进料分布器、塔顶除沫器等内件的安装位置，气液两相在塔内的接触路径通过结构排布清晰体现，能够帮助设计人员直观理解精馏过程的传质传热逻辑。

　　实际应用场景中，该类精馏塔通常与加氢反应器、高压分离器、汽提塔等设备串联布置，经过加氢反应脱除硫、氮、氧杂质及不饱和烃的反应产物，进入精馏塔后通过塔盘上气液两相的逆流接触，实现轻组分与重组分的精准分离，塔顶产出的粗石脑油可作为重整装置原料，侧线抽出的精制柴油经过换热冷却后即可作为产品送出装置，塔底少量重组分可并入重柴油管线或作为催化裂化装置原料。设计过程中需要充分考虑塔体的操作工况，精馏段与提馏段的气液负荷差异决定了不同区段塔盘的开孔率、降液管截面积的区别，模型中不同区段的塔盘结构差异也做了对应还原，避免了常规简化模型将所有塔盘做统一处理的问题。

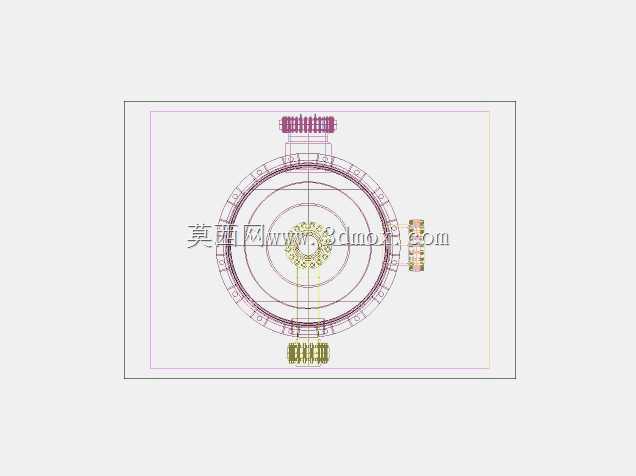

　　从安装对接的角度，该模型的管口方位、法兰压力等级匹配常规加氢装置的工艺管线设计标准，裙座地脚螺栓孔的排布尺寸符合石油化工塔器设计规范的通用要求，平台连接点的位置与标高能够直接对接装置管廊与相邻设备的联合平台设计，减少后续配管与结构专业的重复建模工作量。对于三维建模从业者而言，该模型的结构分层逻辑清晰，塔体、内件、外部附件分别做了独立的结构分组，能够根据不同的设计需求单独提取对应部分进行修改，比如调整塔盘数量适配不同的分离精度要求、调整接管位置适配不同的装置布置方案，不需要对整体模型做颠覆性重构。在设备选型阶段，该模型能够直观展示塔器的整体结构与空间占位，帮助工艺、配管、结构等不同专业的设计人员快速对齐设计边界，提前预判安装、检修过程中可能存在的空间冲突问题，比如塔体吊装过程中与周边管廊、框架的净距是否满足要求，检修时抽出塔盘部件所需的侧向空间是否充足，这些细节在三维模型中都能够通过虚拟漫游、碰撞检查等方式提前验证，减少现场施工阶段的设计变更。
