辐条式金属飞轮三维结构设计作品

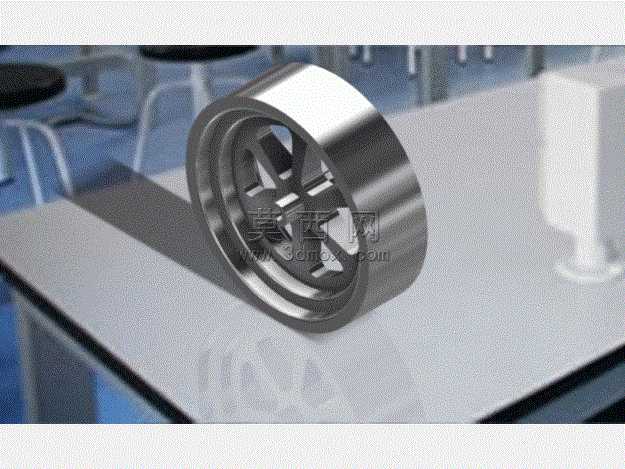

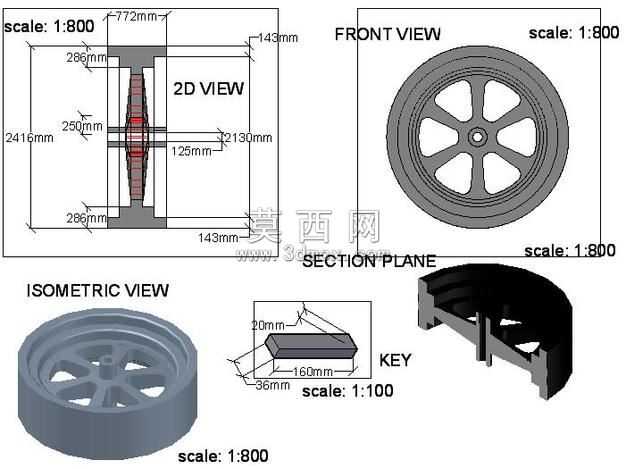

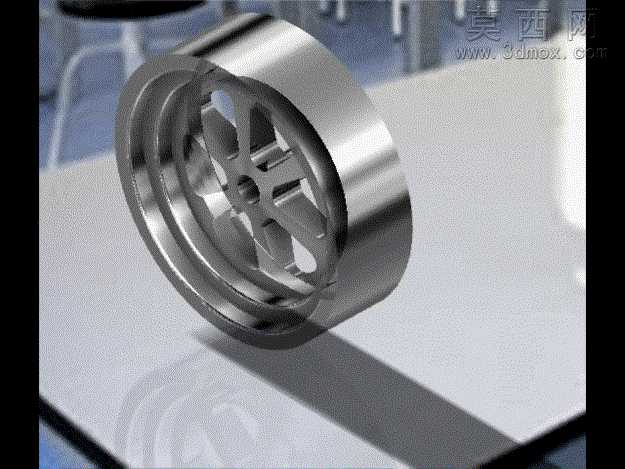

本作品为辐条式金属飞轮的三维设计成果，整体采用回转体对称结构设计，建模阶段严格遵循机械回转零件的同轴度设计准则，以中心旋转轴为基准完成所有特征的参数化搭建。模型主体分为外圈厚重轮缘、中部辐条支撑结构、中心轮毂安装位三个核心功能区域，外圈轮缘采用大厚度实心环形结构，通过合理分配外圈质量占比，保障飞轮运转过程中具备充足的转动惯量，满足储能、稳速的核心功能需求；中部采用镂空辐条式支撑结构，在保证整体结构强度、传递扭矩可靠性的前提下，有效降低了飞轮整体的非必要质量，减少了高速运转时的无用载荷，辐条采用均匀圆周排布的设计，每根辐条的截面形态、连接过渡位置都做了圆弧倒角处理，避免应力集中问题的出现，提升零件长期运转的疲劳强度；中心轮毂位置设置了标准的轴孔安装结构，预留了与传动轴配合的装配基准，可直接适配常规的传动连接方案。材质渲染阶段采用了抛光金属材质方案，还原了钢制机械零件经过精加工后的金属质感，表面设置了符合金属加工特性的细微纹理与环境反射效果，通过光影渲染突出了零件的轮廓层次与结构细节，清晰展现了轮缘的圆柱面精度、辐条的曲面过渡形态、轮毂的装配面特征。设计过程中充分考虑了飞轮的实际应用场景，在结构设计阶段平衡了转动惯量需求与整体重量控制的矛盾，所有连接位置的圆角、倒角参数都符合机械加工的工艺要求，既保证了三维模型的结构完整性，也让模型具备实际生产加工的参考价值，可用于机械原理教学演示、传动系统结构验证、虚拟装配仿真等多个场景，模型的尺寸参数按照常规小型机械飞轮的比例进行设定，各部分结构比例协调，装配关系清晰，能够直观展现辐条式飞轮的结构特点与工作原理。
