手推车配套双气弹簧支撑结构设计

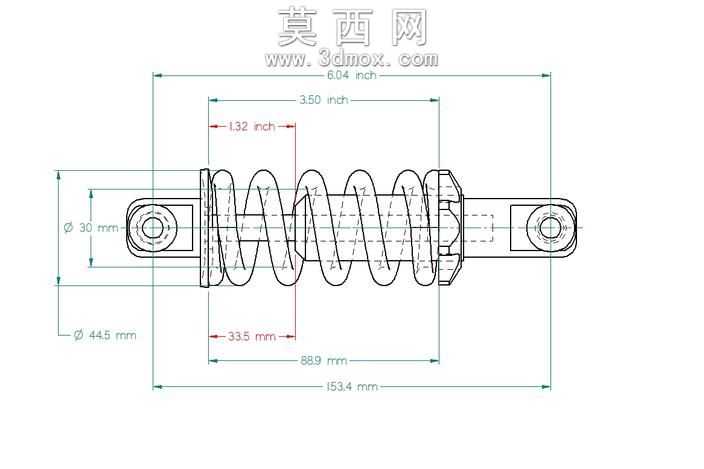

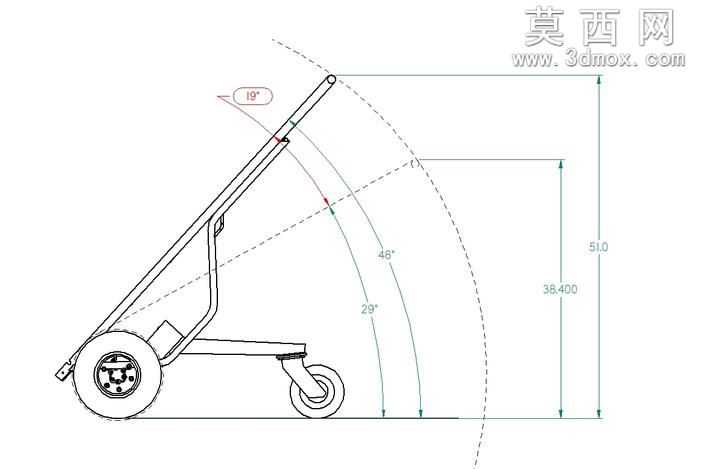

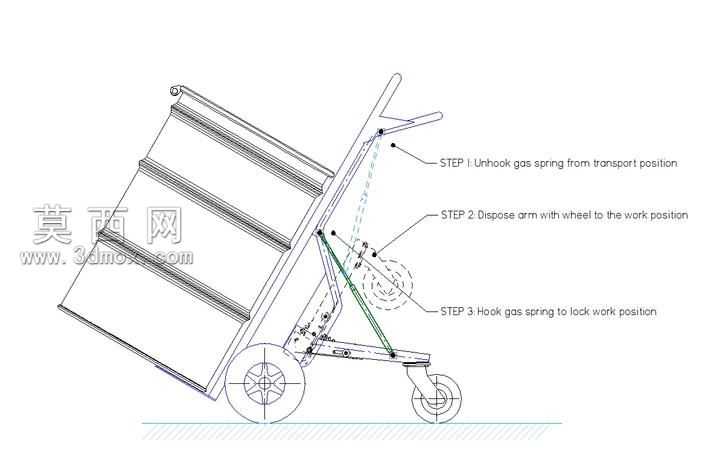

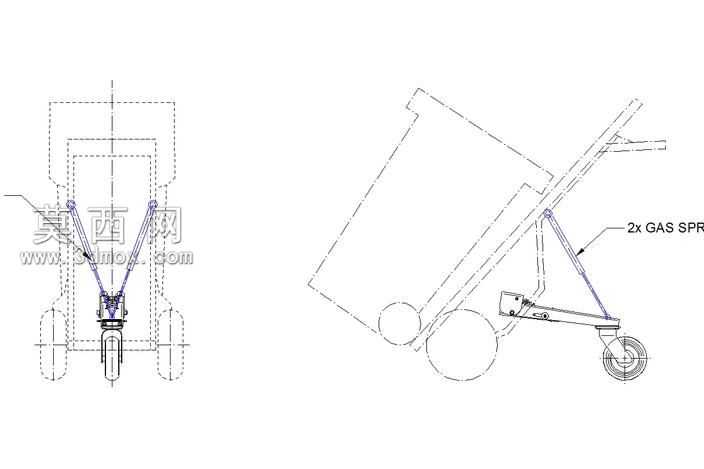

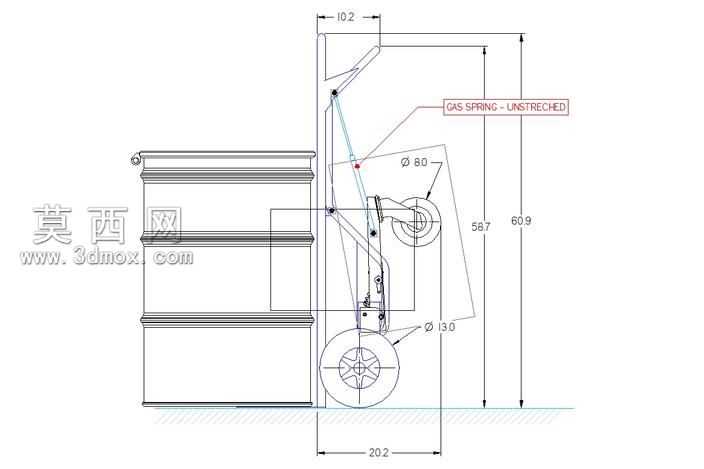

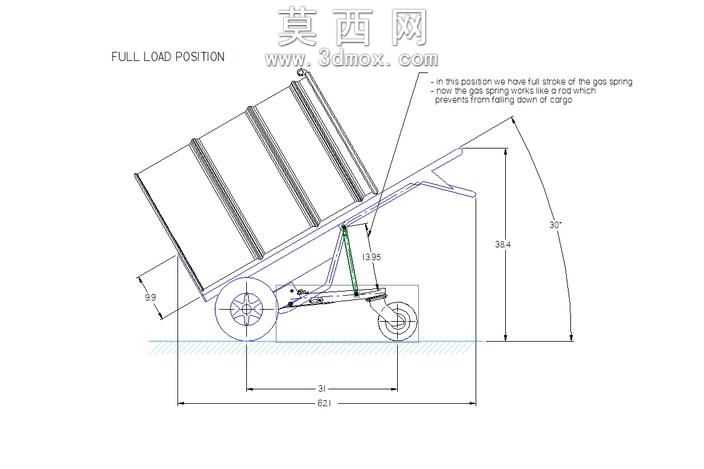

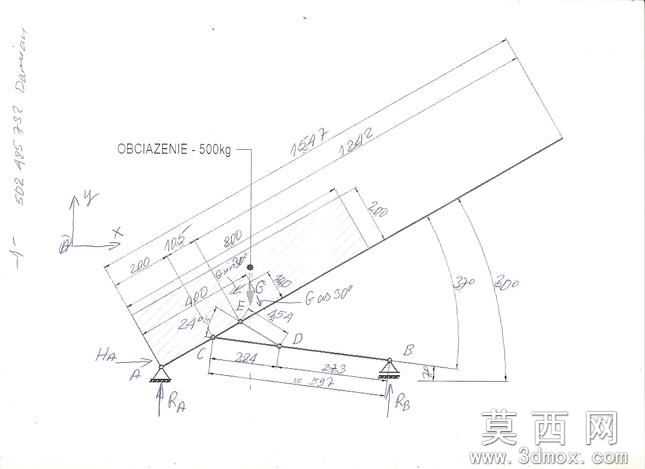

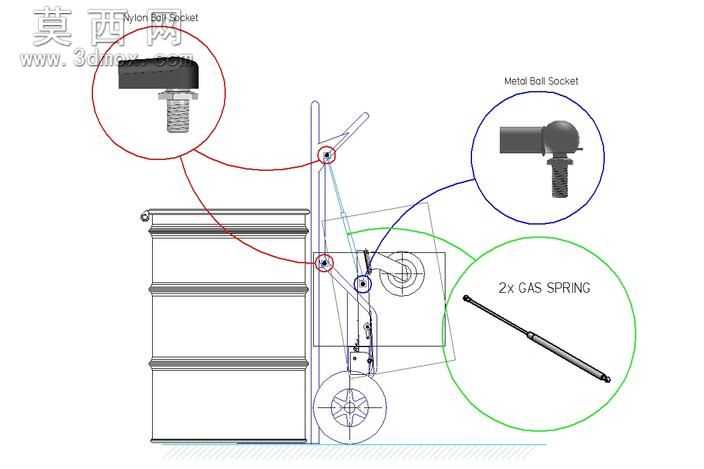

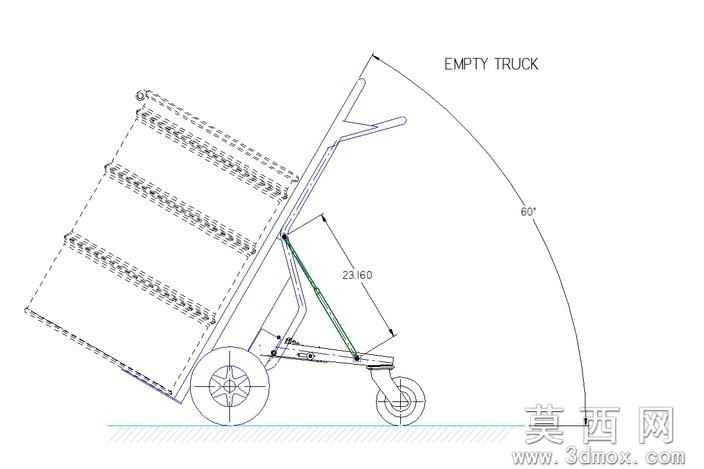

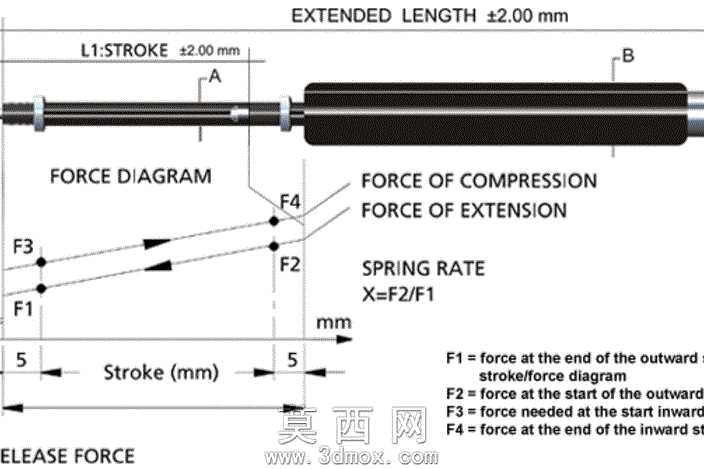

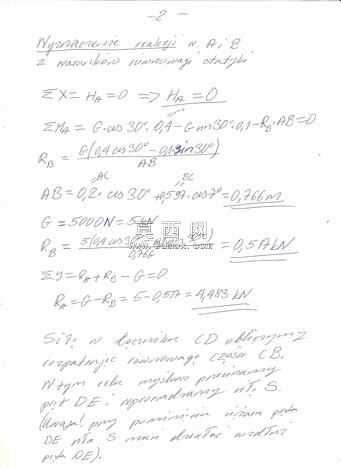

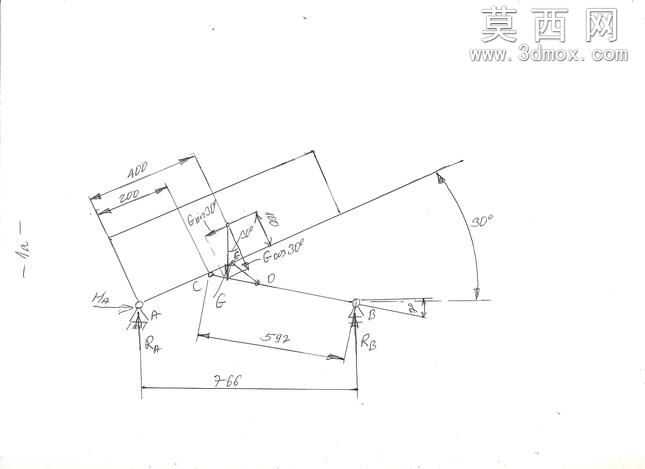

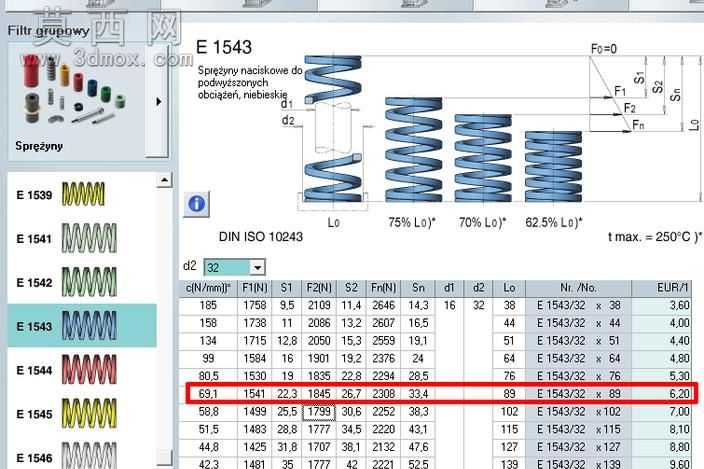

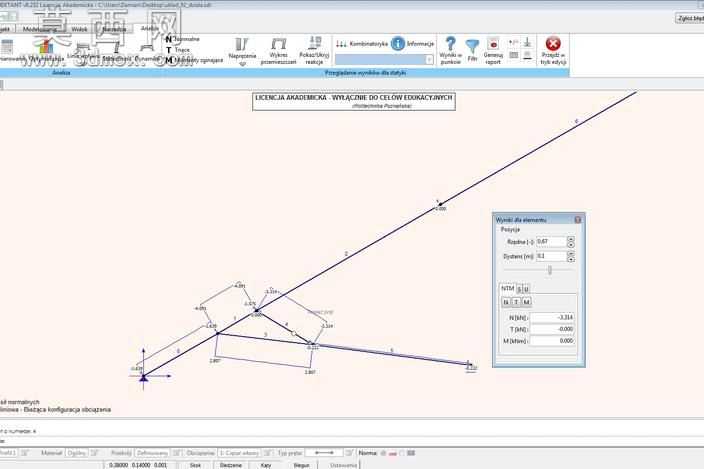

本设计针对手推车料斗翻转支撑的实际使用需求，采用两支气弹簧作为核心支撑构件完成整套结构的三维建模工作。建模过程中首先完成气弹簧单体的参数化构建，严格匹配气弹簧的安装尺寸、行程参数与铰接端结构，还原气弹簧活塞杆与缸筒的配合关系，保证单体模型的尺寸精度符合通用气弹簧的产品规格。随后完成手推车车架、料斗、行走轮组、铰接转轴等配套结构的建模，将两支气弹簧对称布置在车架与料斗的铰接点位之间，精准定位两端的安装铰接座，确保气弹簧的支撑力臂在料斗翻转全行程内保持合理范围，避免出现运动干涉、受力死点等结构问题。建模过程中对所有铰接配合部位做了公差预留处理，还原实际装配中的间隙配合关系，同时对气弹簧的外观结构做了细节还原，包括缸筒表面的工艺纹理、活塞杆的光洁表面、两端铰接球头的结构特征，提升模型的真实感。整套结构的设计思路围绕料斗翻转的操作省力性与停靠稳定性展开，利用气弹簧的阻尼支撑特性，在料斗抬起卸料过程中提供持续的辅助支撑力，降低操作人员的施力强度，在料斗下落复位过程中提供缓冲阻尼，避免料斗快速下落撞击车架造成结构损伤，同时可在料斗翻转的任意角度提供稳定的支撑锁止力，保证卸料操作过程的安全性。模型构建过程中反复验证了气弹簧在料斗0度闭合状态、最大翻转卸料角度状态下的伸缩量，确保气弹簧的行程完全覆盖料斗的翻转角度范围，不会出现伸出行程不足导致料斗无法抬升到指定卸料角度、或是收缩行程不足导致料斗无法完全闭合复位的问题，同时校核了气弹簧的安装角度，保证支撑力的方向始终与料斗的翻转运动方向匹配，最大化发挥气弹簧的支撑效能。
