汽车传动用斜齿轮三维结构设计

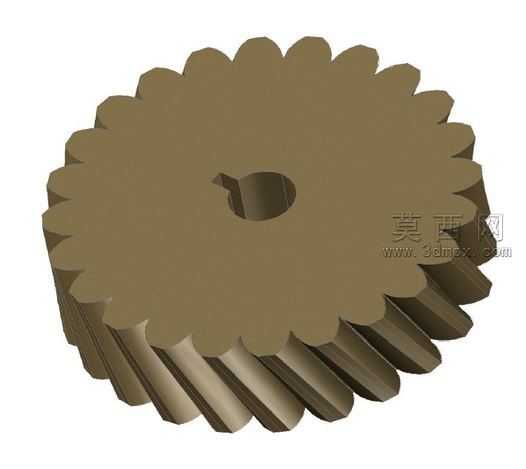

本次设计的斜齿轮为汽车传动系统核心传动零件，建模过程围绕实际传动工况需求展开，首先依据齿轮啮合原理确定核心参数，通过三维建模软件完成齿廓的精准生成，区别于直齿轮的平行齿向设计，该斜齿轮的轮齿沿螺旋角方向排布，建模时先绘制端面渐开线齿形，通过螺旋线引导扫掠生成连续的斜齿实体，保证齿面的连续啮合特性。模型中心设置带键槽的安装轴孔，键槽的尺寸与位置严格匹配传动轴的装配要求，确保扭矩传递过程中无相对窜动，轮齿的齿顶、齿根均做了符合机械设计标准的圆角过渡，避免应力集中导致的轮齿断裂问题。材质渲染阶段选用金属铜色调的金属材质，模拟实际齿轮加工后的金属质感，调整材质的粗糙度与反光参数，还原机加工齿面的细腻纹理，同时通过光影渲染突出轮齿的螺旋走向与齿面弧度，清晰展现斜齿轮的结构特征。结构设计上，该斜齿轮的轮齿呈螺旋状排布，啮合过程中轮齿是逐步进入与退出啮合状态，相比直齿轮传动更平稳、冲击噪声更小，能够适配汽车传动系统高速重载的工况需求，建模时严格控制齿距、齿厚、螺旋角等参数的精度，保证齿轮副啮合时的重合度符合设计要求，可有效降低传动过程中的振动与噪音。设计过程中充分考虑零件的加工工艺性，齿轮的轮毂厚度、轮缘尺寸均符合机械加工的工艺要求，既保证零件的结构强度满足传动扭矩需求，又避免冗余材料造成的重量增加，中心键槽的位置与尺寸公差按照装配基准设置，确保后续装配时与轴的同轴度精度。整体模型完整还原了斜齿轮的所有结构细节，从齿面的渐开线轮廓到中心安装孔的键槽结构，每一处特征都严格遵循机械设计规范，可用于汽车传动系统的结构验证、装配模拟以及传动工况的仿真分析，为实际零件的加工生产提供精准的三维模型参考。
