轧机传动用三层输出轴小齿轮组件

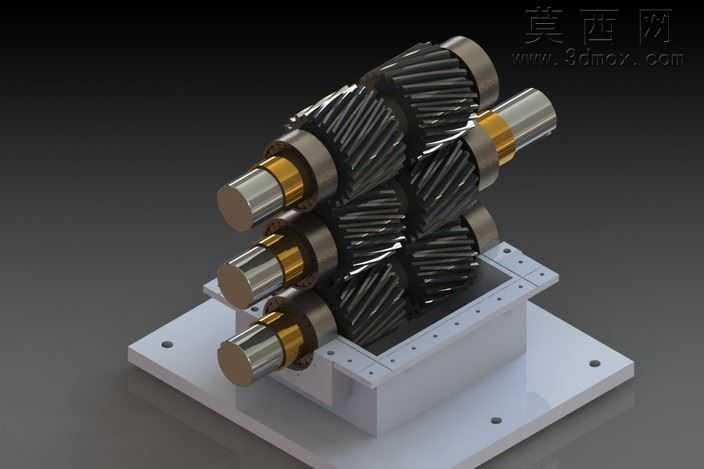

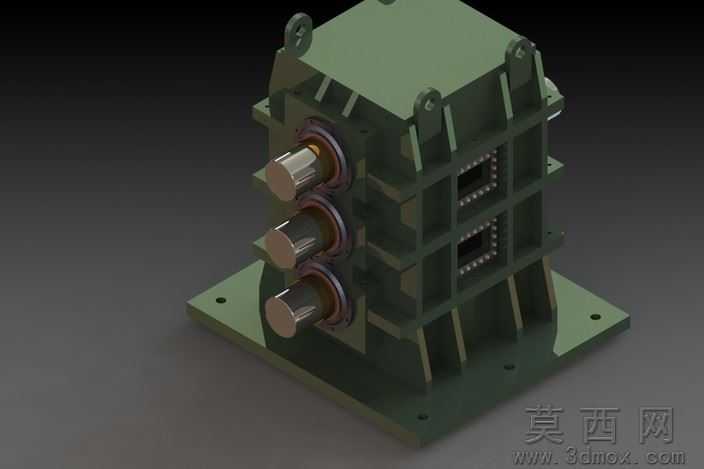

本作品为轧机配套的传动小齿轮集成组件三维模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械传动设计规范，对齿轮啮合参数、轴系配合公差、箱体安装定位尺寸均做了精准还原，可直接用于后续的工程校核、装配模拟与生产参考。模型整体采用分层式箱体结构，三层平行输出轴沿竖直方向等距排布，每根轴端均设计有密封端盖与轴承安装位，轴伸端做了阶梯轴结构设计，可适配不同规格的联轴器与外接负载连接，满足轧机多辊系同步传动的动力输出需求。材质渲染阶段，针对不同部件做了差异化的材质表现：箱体部分采用军绿色哑光铸铁材质，还原铸造箱体的粗糙磨砂质感，表面添加了细微的铸造纹理与安装吊耳、加强筋的细节刻画，加强筋沿箱体受力方向排布，有效提升箱体整体刚性，避免重载传动下的箱体形变；传动轴部分采用抛光金属材质，表现出合金钢调质处理后的金属光泽，轴肩、卡环槽、密封配合面的细节清晰可见；端盖与密封件采用深棕色橡胶与金属结合的材质表现，还原密封组件的装配层次。设计思路上，该组件针对轧机重载、多工位输出的工况特点，将三组小齿轮传动单元集成在同一箱体内，既缩减了传动系统的整体安装空间，又保证了各输出轴的传动同步精度，箱体底部设计有带安装孔的整体式安装底座，可直接通过螺栓固定在轧机机架上，安装定位便捷；箱体侧面预留有观察窗与检修口结构，方便日常运维时检查齿轮啮合状态、加注润滑油脂，各连接部位的螺栓孔、定位销孔均按标准件规格建模，可直接调用对应的标准件模型完成总装。模型在渲染时采用了柔和的侧方打光，突出部件的结构层次与材质差异，阴影过渡自然，能够清晰展现各部件的装配关系与结构细节，整体建模精度达到生产级要求，可用于机械设计教学、传动方案演示、轧机设备改造参考等多个场景。
