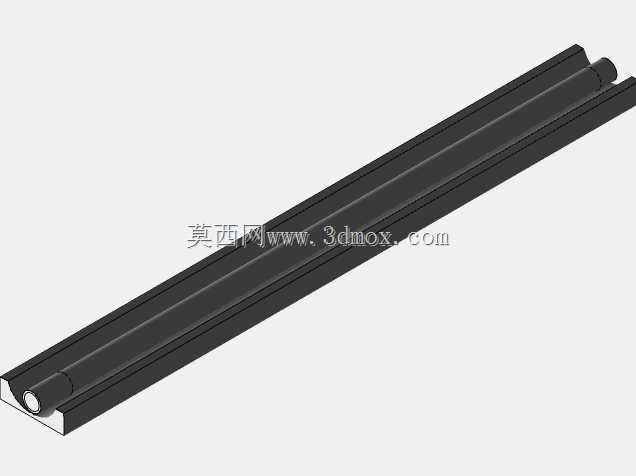

槽式真空管太阳能集热装置结构设计

　　在民用建筑热水供应、小型工农业低温供热场景中，槽式配合真空管的集热结构是目前光热转换效率表现稳定的一类方案，这套三维结构完整还原了单组集热单元的装配关系，可直接作为模块化集热阵列排布的基础单元使用。从实际落地的工况来看，这类集热装置常被布置在建筑屋面、开阔平地的南向支架上，单组单元可独立完成集热循环，也可多组串并联组成更大容量的集热系统，适配家庭日常热水、小型养殖水体保温、农产品烘干预热等不同温度需求的供热场景，相比平板式集热器，真空管结构的热损更低，在冬季低温、弱光照环境下仍能维持稳定的集热效率。

　　这套结构的核心功能是通过真空夹层的隔热特性，最大程度减少集热过程中的热量散失，将照射到真空管表面的太阳辐射能转化为管内换热介质的热能，再通过循环管路将热量输送到储热水箱或者用热终端。设计过程中首先考虑的是集热槽的抛物面弧度匹配，槽体的内曲面反光角度经过校准，能够将直射、散射的太阳光线反射聚焦到真空管的外壁面，提升单位面积的光接收密度，槽体采用一体化弯折成型的结构，边缘预留的安装边可直接固定反光衬层，同时作为整体结构的受力边框，减少额外的支撑连接件，降低整体装配复杂度。

　　真空管作为核心换热部件，采用同轴双层玻璃结构，夹层抽真空阻断对流换热路径，内管外壁涂覆选择性吸收涂层，对太阳短波辐射的吸收率高，自身长波热辐射的发射率低，能有效锁住吸收到的热量。在结构装配上，真空管直接嵌装在集热槽的弧形托位内，两端通过密封胶圈与端部的联箱结构连接，管内走换热介质，既可以是直接加热的清水，也可以是防冻换热液，适配不同气候区的使用需求。集热槽的端部设计有定位挡边，既可以限制真空管的轴向窜动，也能为端部保温层的安装提供贴合基准，避免端部位置出现热量泄漏的冷桥。

　　从安装边界尺寸来看，单组集热单元的长度可根据真空管的标准长度适配，常规家用场景下适配1.8米或者2.1米长度的标准真空管，槽体的宽度刚好覆盖单根真空管的聚光范围，多组并排安装时，单元之间预留20-30mm的安装间隙即可，既不会出现相邻槽体的光线遮挡，也能预留后期维护的操作空间。槽体的背部设计有标准的支架连接点位，可直接适配通用的太阳能集热器安装支架，安装倾角可根据项目所在地的纬度进行调整，保证全年光照接收角度最优。

　　在结构细节处理上，集热槽的截面弧度做了圆角过渡处理，避免弯折应力集中导致的槽体变形，长期户外使用过程中能耐受风载、积雪荷载的冲击，不会出现反光面变形导致的聚光偏移。真空管与槽体之间预留了均匀的环形间隙，既可以避免槽体与管壁直接接触造成的传导热损，也能保证空气流通，减少夏季高温工况下管体局部过热的风险。端部的连接结构同时兼顾了密封与可拆卸需求，后期更换单根真空管时不需要拆解整个集热槽，只需要拆下端部的密封压盖即可抽出更换，维护操作难度低。

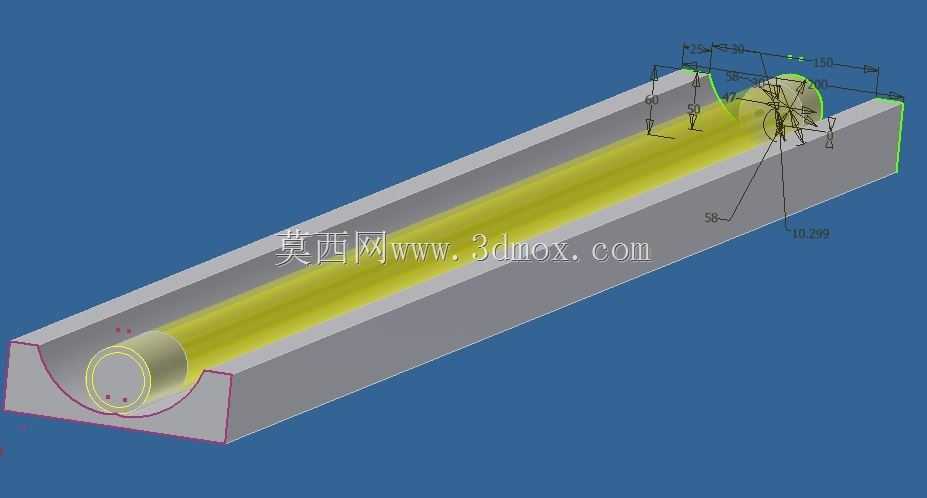

　　从三维建模的逻辑来看，这套结构采用参数化建模思路，槽体的弧度、长度、安装孔位都设置了可调整参数，后续如果需要适配不同直径、不同长度的真空管，只需要修改对应参数即可快速生成新的结构方案，不需要重新绘制整个模型。建模过程中还原了实际生产中的工艺特征，比如槽体弯折处的工艺圆角、安装孔的冲压沉台、密封位的配合公差，模型导入工程软件后可直接生成生产加工图纸，不需要二次修整结构细节。对于做光热系统集成的设计人员来说，这套模型可以直接导入系统布局装配体中，用来做管路排布、支架载荷计算、阴影遮挡模拟，能有效缩短前期方案设计的周期，避免从零开始建模出现的结构尺寸偏差。
