卧式天然气水浴加热装置结构设计

　　在油气集输场站的调压计量工段，天然气从井口采出后往往携带着液态水与重烃组分，当管线内介质温度低于水合物形成临界温度时，极易生成固态水合物堵塞调压阀、流量计及工艺管线，直接影响集输系统的连续运行，这类卧式水浴加热装置就是针对该工况设计的核心换热设备，通过水浴换热的方式将节流前的天然气升温至水合物形成温度以上，从根源上避免冰堵故障的发生。

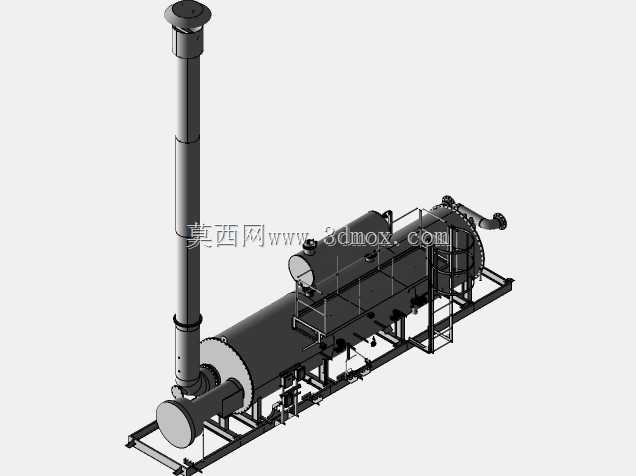

　　从结构布局来看，整套装置采用卧式筒体加高位排气烟囱的一体化撬装设计，核心换热筒体采用鞍式支座固定在撬装底座上，筒体内部设置有浸没式换热管束与燃烧加热腔，燃烧产生的高温烟气先通过火筒传递给筒体内的中间换热介质——洁净水，再由水浴将热量均匀传递给管程内流动的天然气，这种间接换热的方式能够避免天然气直接接触高温壁面，同时保证换热过程温度均匀，不会出现局部过热导致的介质分解问题。筒体顶部设置有检修人孔、平台扶梯与安全附件接口，操作人员可通过侧面的斜梯登上筒体顶部的操作平台，完成日常巡检、水位检测、安全阀校验等作业，扶梯的踏步间距与护栏高度均按照场站作业安全规范设置，避免巡检过程中发生坠落风险。

　　设备侧面独立设置的立式烟囱通过法兰与筒体尾部的烟气出口连接，烟囱顶部加装防雨帽与防风结构，能够保证燃烧废气顺利高空排放，同时避免雨水倒灌进入火筒内部造成设备损坏，烟囱的安装高度结合场站所在区域的全年主导风向、周边设备高度确定，保证排放的废气不会倒灌进入场站操作区，影响作业人员职业健康。撬装底座上集成了工艺管线接口、燃料气接口、排污接口与控制仪表安装位，所有外接接口均采用标准法兰连接，现场安装时仅需完成对应管线对接、电气接线即可投入使用，无需现场进行大量焊接组装作业，大幅缩短场站建设的施工周期。

　　在设计过程中，首先需要根据场站的天然气处理量、进站压力、节流压差计算所需的热负荷，以此确定筒体的容积、换热管束的换热面积与火筒的热功率，筒体内的水浴液位需要完全浸没换热管束与火筒顶部，避免出现干烧导致的设备损坏，因此在筒体侧面设置有就地液位计与远传液位变送器接口，可实时监控筒内水位变化，配套的液位联锁装置可在水位低于安全阈值时自动切断燃料气供给，防止干烧事故发生。换热管束采用多回程U型管结构，天然气从筒体一端的管程入口进入，在管束内多次折返流动后从出口流出，能够大幅提升介质在换热段的停留时间，保证换热充分，管束与筒体管板的连接采用强度焊加贴胀的工艺，避免长期运行过程中出现管程壳程串漏的问题。

　　安装边界方面，整套撬装设备的底座预留有标准地脚螺栓孔，可直接固定在场站的混凝土设备基础上，基础的承重能力需要匹配设备满水运行时的总重量，设备安装时需要保证筒体轴向留有足够的抽芯检修空间，侧面烟囱的安装位置需要避开上方的架空工艺管线与电力线路，设备周边预留的操作通道宽度满足日常巡检与检修作业的需求，筒体上的所有阀门、仪表接口的朝向均面向操作通道一侧，方便操作人员日常查看参数与操作阀门。设备的排污口设置在筒体底部最低位置，可定期排出筒体内沉积的水垢与杂质，保证水浴的清洁度，避免杂质堆积在火筒表面影响换热效率。

　　不同于直接加热式的加热炉，这种水浴式加热装置的换热过程更加温和，天然气出口温度的波动范围更小，特别适合对温度控制精度要求较高的调压计量工况，能够避免天然气温度过高导致的管线涂层老化、密封件失效问题，同时水浴的蓄热能力较强，当进站气量出现短时间波动时，出口温度不会出现大幅跳变，能够保证后续调压、计量设备的运行稳定性。在三维建模过程中，所有结构件的连接关系、法兰匹配规格、扶梯护栏的安装位置均按照实际工程设计参数搭建，可直接用于场站布局的碰撞检查、安装施工模拟，也可作为同类设备结构优化设计的参考基础，帮助设计人员快速完成同类型设备的改型设计工作，减少重复建模的工作量。
