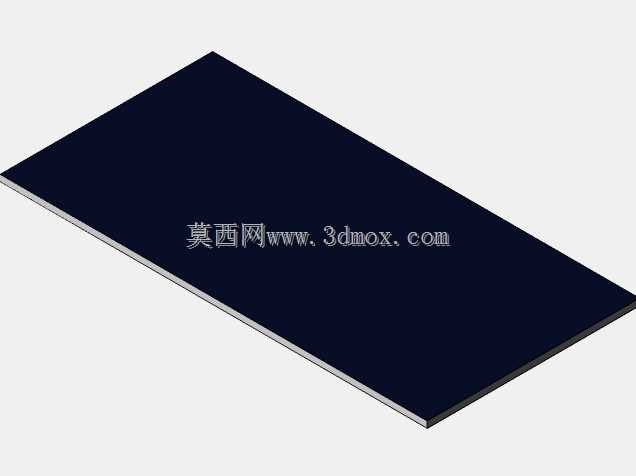

545Wp规格太阳能光伏板组件结构设计

　　在分布式光伏电站、集中式地面光伏电站、工商业屋顶光伏系统、户用光伏并网系统以及离网型光伏供电场景中，545Wp功率等级的光伏组件是当前应用占比极高的主流选型，这类组件的三维结构建模需要完全贴合实际生产、运输、安装全流程的工程边界，不能仅做外观层面的曲面拉伸堆砌。从实际工程落地的角度看，该功率段的光伏板普遍采用大尺寸硅片的半片电池封装结构，整体外形为规整的薄型长方体，建模时首先要明确安装边界的核心参数：组件长边、短边的尺寸公差控制在±2mm范围内，整体厚度包含铝合金边框、玻璃层、EVA胶膜、电池片层、背板层的叠层总厚度通常在35mm上下，边框采用阳极氧化铝合金型材，型材截面带有专门的安装卡槽、密封胶填充槽以及接地连接点位，这些细节在建模时都需要还原，不能简化成无特征的矩形边框。

　　建模过程中需要重点考虑组件的安装适配性，边框上预留的安装孔位间距要匹配主流光伏支架的檩条排布间距，通常长边上的安装孔距离板边的位置有明确的工程要求，既要保证安装时螺栓穿装的操作空间，也要避免孔位过于靠近边缘导致边框受力开裂，同时组件背面的接线盒位置需要精准定位，接线盒的出线方向、线缆预留长度对应的结构空间也要在模型中体现，避免后续做电站整体排布建模时出现线缆干涉、接线盒与支架檩条碰撞的问题。

　　从功能特性层面看，这类光伏组件的正面采用低铁超白压花钢化玻璃，表面的压花结构是为了降低光线反射率，提升入射光的利用率，建模时可以通过表面纹理特征还原这一结构，不需要做过于复杂的微观纹理，但要明确玻璃层与边框的台阶差，这个台阶差是为了填充密封硅胶，阻止水汽进入组件内部腐蚀电池片，是封装可靠性的关键结构。组件的背面采用耐候性背板，带有一定的散热纹理结构，建模时不需要过度还原微观纹理，但要明确背板与边框的压合边界，保证叠层结构的厚度逻辑正确。

　　在做光伏系统整体建模时，这类组件的模型还需要考虑阵列排布的间隙要求，组件之间的横向、纵向间隙需要满足通风散热、安装操作、热胀冷缩的余量要求，通常横向间隙留20mm左右，纵向间隙根据安装倾角的不同做对应调整，模型的坐标系原点最好设置在组件背面的安装基准面中心，方便在阵列排布时快速对齐支架安装位，减少装配定位的工作量。另外，组件的边框四个角位通常带有安装接地孔的预留凸台，这些凸台的结构不能省略，因为现场安装时需要在这些位置连接接地跨接线，保证整个光伏阵列的接地连续性，满足电气安全的规范要求。

　　很多新手在建模这类光伏板时容易忽略边框的倒角与圆角细节，实际生产中铝合金边框的外露棱边都做了R角处理，避免安装时划伤施工人员，同时边框的排水槽结构也要还原，在组件下边框的位置预留有排水缺口，用于排出组件表面积水形成的径流，避免长期积水积灰在玻璃下沿形成污垢带影响发电效率。从结构强度的角度，模型中铝合金边框的型材壁厚要符合实际工程要求，通常壁厚在1.4mm以上，保证组件在承受2400Pa的风载荷、5400Pa的雪载荷时不会出现边框变形、玻璃碎裂的问题，建模时可以通过型材截面的壁厚特征还原这一强度设计逻辑，不需要做额外的力学仿真特征，但结构尺寸要与实际选型的型材参数匹配。

　　在离网光伏应用场景中，这类组件还经常搭配便携支架、户用储能支架使用，模型的安装孔位要兼容不同类型的支架压块安装方式，不管是边压块还是中压块，压块的压紧位置都要对应边框的受力加强筋位置，不能压在边框的悬空薄壁位置，否则安装时容易造成边框变形，这些安装配合的边界在建模时就要提前考虑，保证后续装配时压块与边框的接触面完全贴合，不会出现干涉或者压接不实的问题。
