户用壁挂式磷酸铁锂储能电池结构设计

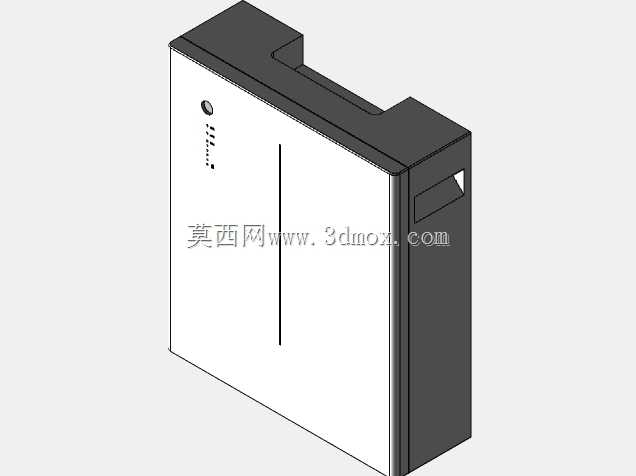

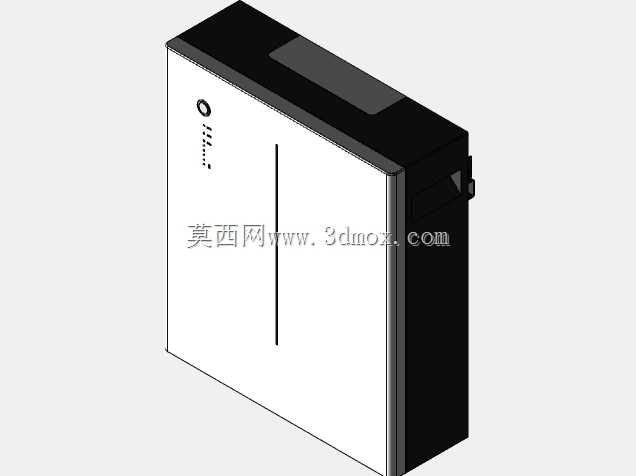

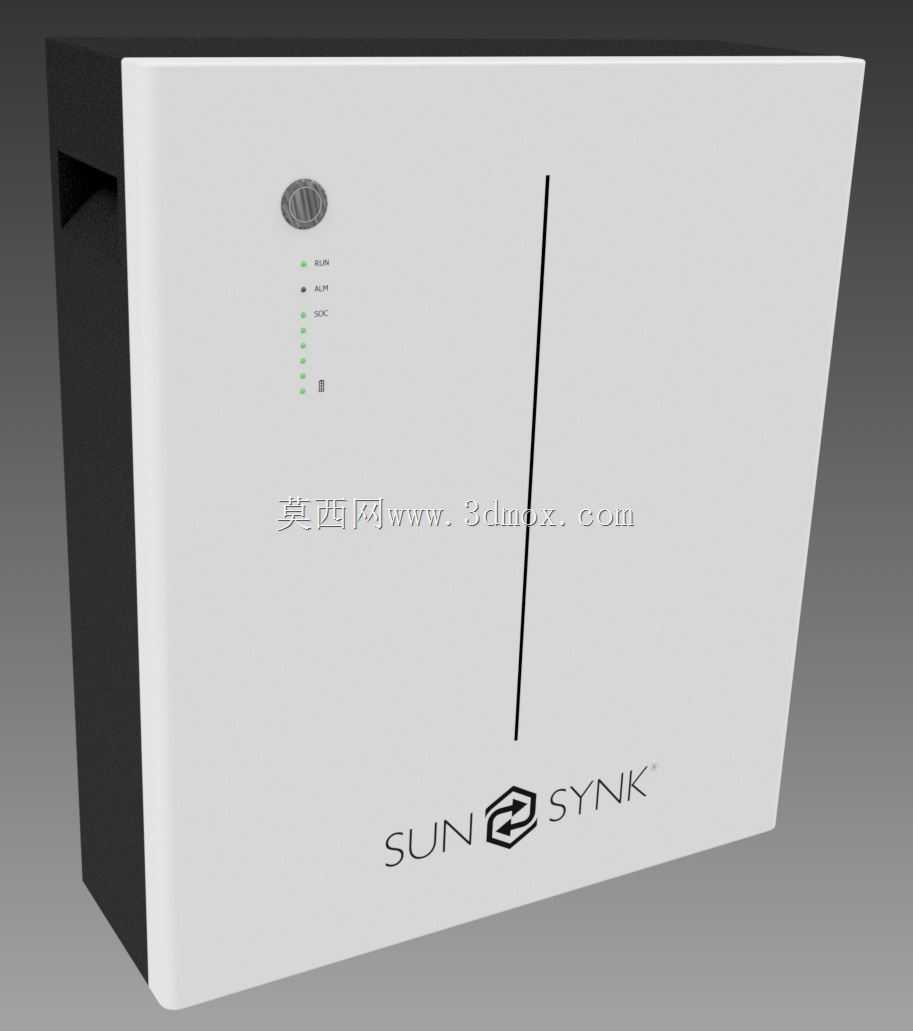

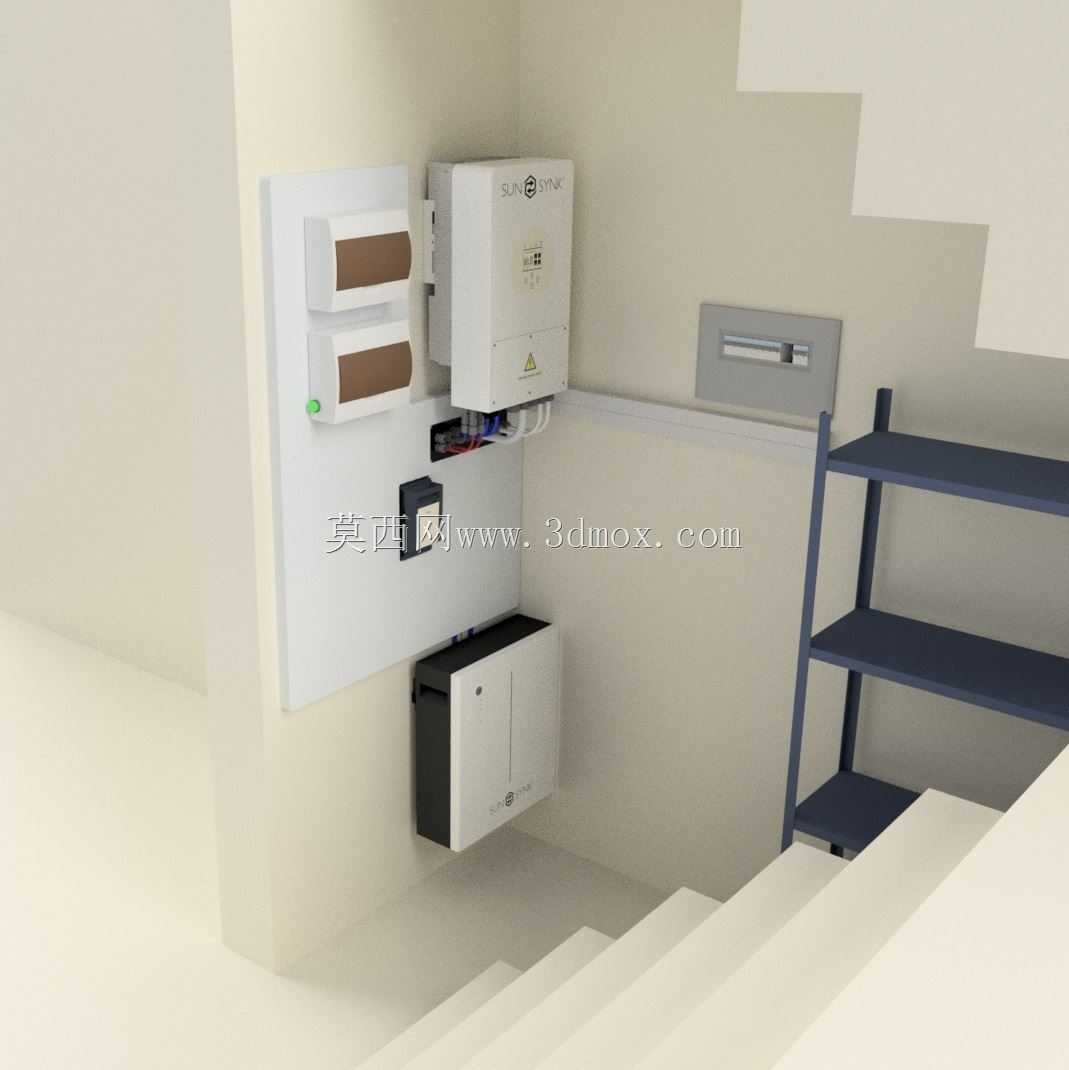

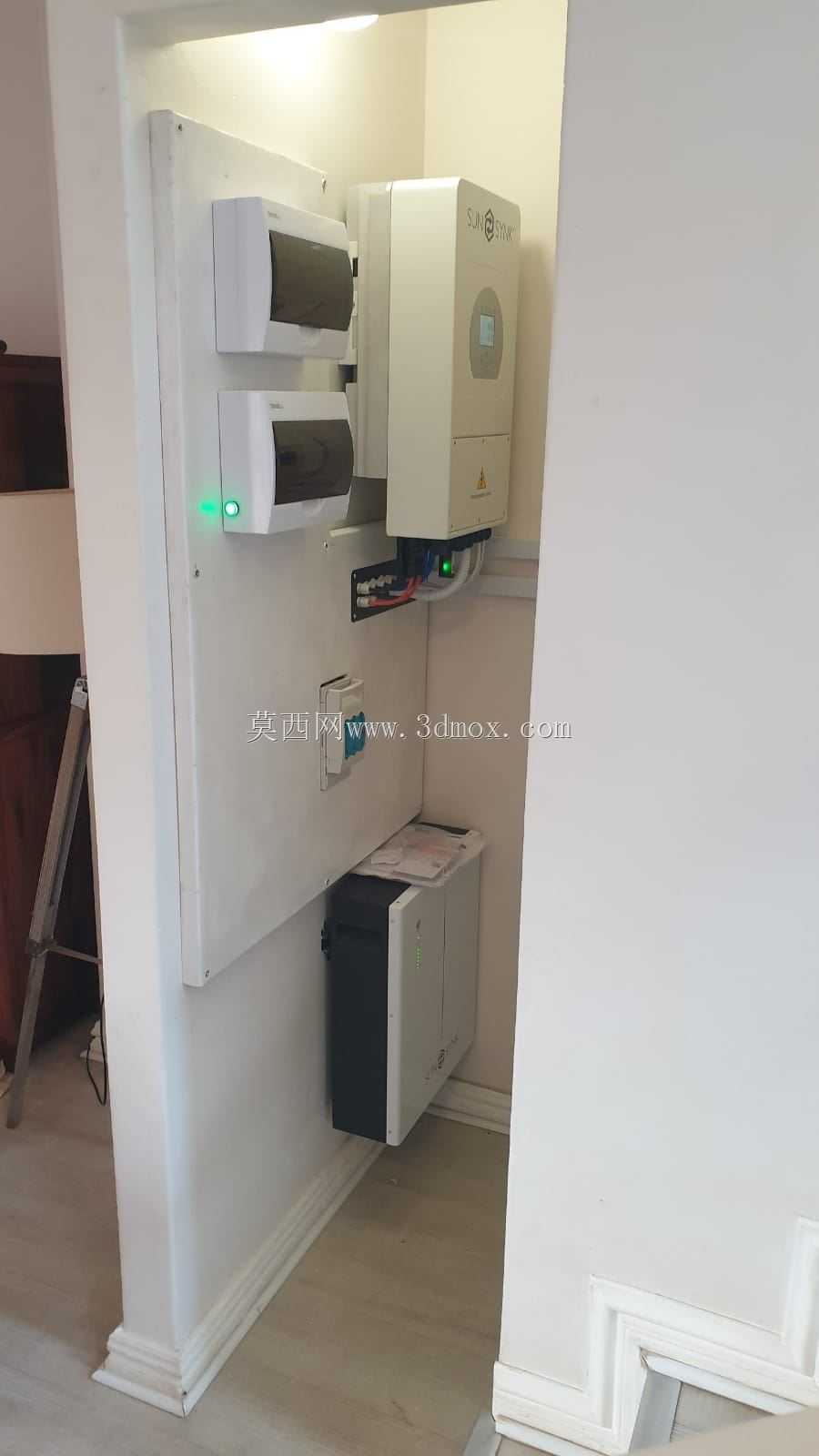

　　这款壁挂式储能电池的三维结构设计，核心围绕户用分布式光伏储能场景的落地需求展开，在做结构方案阶段，首先要解决的就是民用场景下的安装适配问题，毕竟户用场景的安装墙面多为住宅外墙、阳台侧墙或者车库内墙，墙面承重冗余有限，同时还要兼顾日常通行、设备检修的空间预留，所以整体外形采用方正薄型化的箱体设计，主体厚度控制在适配壁挂安装的合理区间，不会过度突出墙面占用室内外通行空间，箱体边缘做了小弧度倒角处理，避免民用场景下尖锐棱角带来的磕碰风险，正面采用一体化哑光白面板设计，仅在左侧预留状态指示灯组的开孔区域，指示灯采用竖向排布，从下到上对应剩余电量、充放电状态、故障告警的不同显示逻辑，日常站在地面就能清晰读取设备运行状态，不需要额外登高查看。

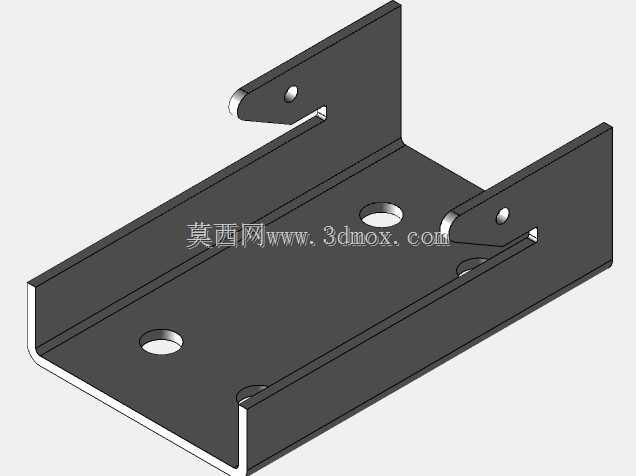

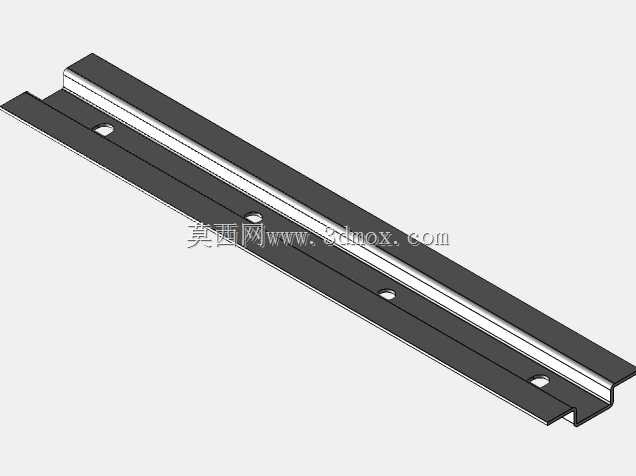

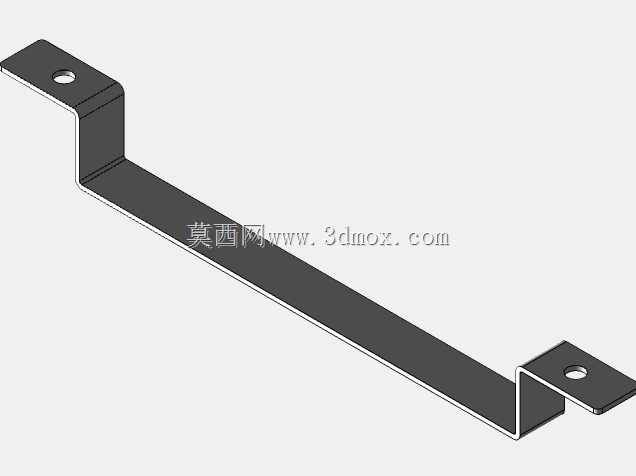

　　从功能实现的结构逻辑来看，这款电池定位是户用光储系统的储能终端配套部件，主要作用是存储光伏组件日间发出的多余电能，在夜间或者电网停电时段释放供给家庭负载使用，所以结构设计上首先要满足电芯模组的固定防护需求，内部采用分层排布的磷酸铁锂电芯模组安装位，模组之间预留均匀的散热间隙，避免长期充放电过程中热量积聚影响电芯循环寿命，箱体侧边预留和光伏逆变器、通讯模块对接的接线端口位置，端口区域做了内凹式设计，外部接线完成后可以加装防护盖板，避免户外安装时雨水、灰尘侵入接线端造成接触故障。箱体背部设计了一体化的壁挂挂装结构，挂点位置经过承重校核，匹配常规民用建筑墙面的膨胀螺栓安装间距，安装时只需要先在墙面固定挂装支架，再将箱体整体卡入挂点即可完成主体固定，不需要复杂的现场拼接作业，能够有效降低户用场景的安装施工难度。

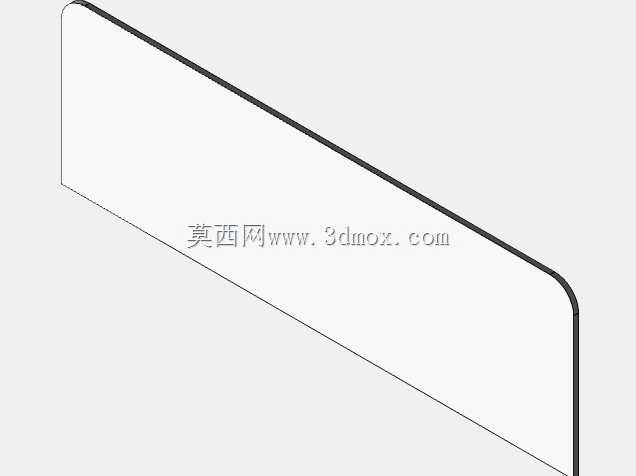

　　在结构细节的处理上，正面面板做了无外露螺丝的卡扣式装配设计，日常检修时只需要通过专用工具即可拆卸面板，不会破坏外观的整体性，面板中部的竖向装饰条同时起到内部结构加强筋的作用，能够提升薄型面板的抗形变能力，避免长期使用过程中面板出现翘曲变形。箱体的密封结构采用周圈发泡密封条设计，防护等级能够满足户内外安装的防尘防水要求，即使安装在半开放的阳台或者外墙区域，也能应对日常的雨淋、扬尘环境。状态指示灯区域采用半透明的柔光罩设计，指示灯点亮时光线柔和不刺眼，不会对居民日常作息造成光污染影响，同时柔光罩和面板之间做了密封胶贴合处理，避免水汽从指示灯开孔位置渗入箱体内部。

　　做这款产品的三维建模过程中，需要重点核对的安装边界参数包括挂装孔位的相对位置精度、接线端口和内部电芯模组的走线空间预留、面板和箱体主体的装配公差，尤其是壁挂安装的承重受力点位置，需要在建模时做结构加强的特征设计，避免满装电芯后箱体出现下坠变形。另外还要考虑终端用户的使用场景，箱体底部预留了接地端子的安装位置，符合民用电气设备的安全规范要求，整体重量分布经过重心校核，挂装后重心贴近墙面，不会产生额外的倾覆力矩，提升长期使用的结构稳定性。不同于工业储能设备的粗犷设计，这款面向户用场景的储能电池在结构上兼顾了安装便捷性、外观适配性和功能可靠性，能够很好融入普通家庭的安装环境，不需要单独占用地面空间，对于住宅面积有限的户用光伏系统布局来说，能够大幅降低储能设备的安装空间要求，适配更多不同户型的安装条件。
