概念款无辐条弹性自行车轮设计

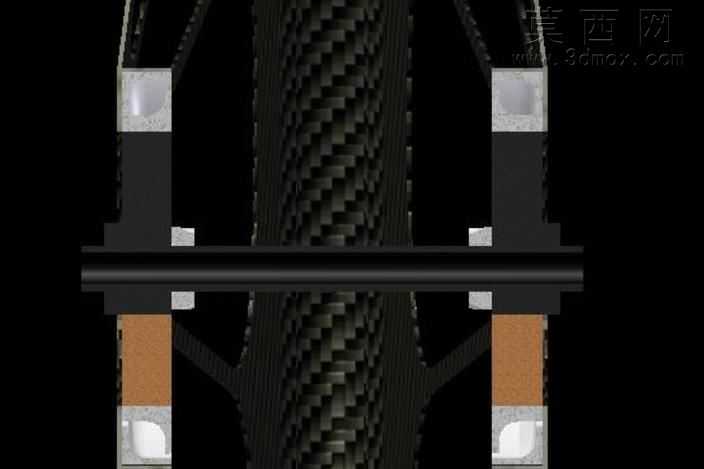

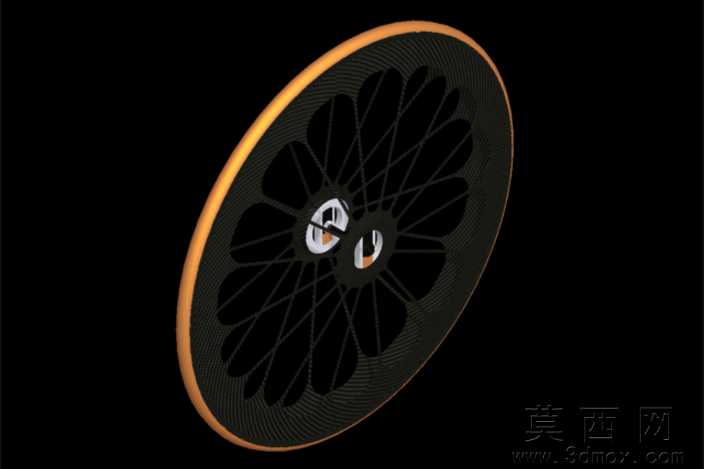

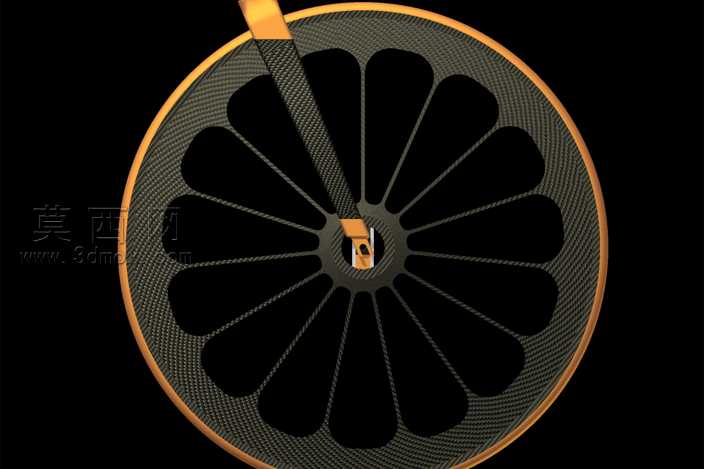

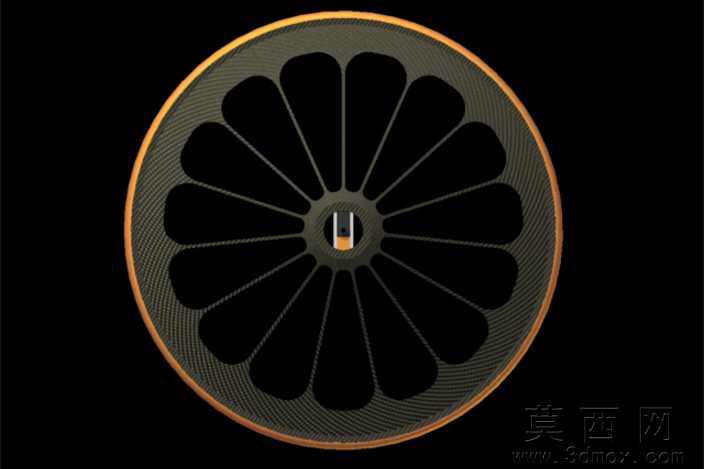

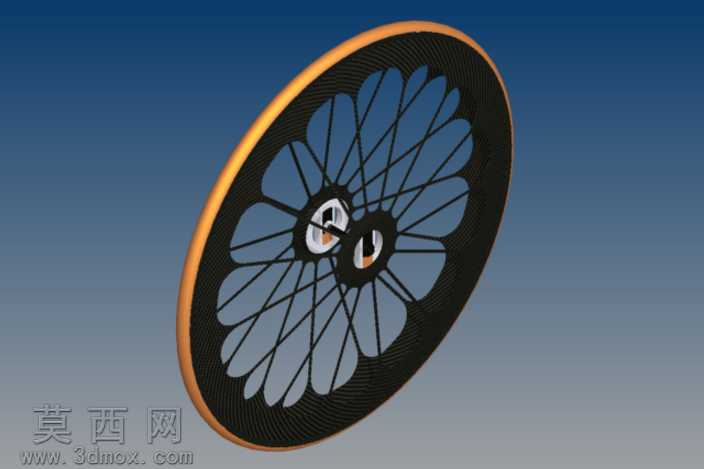

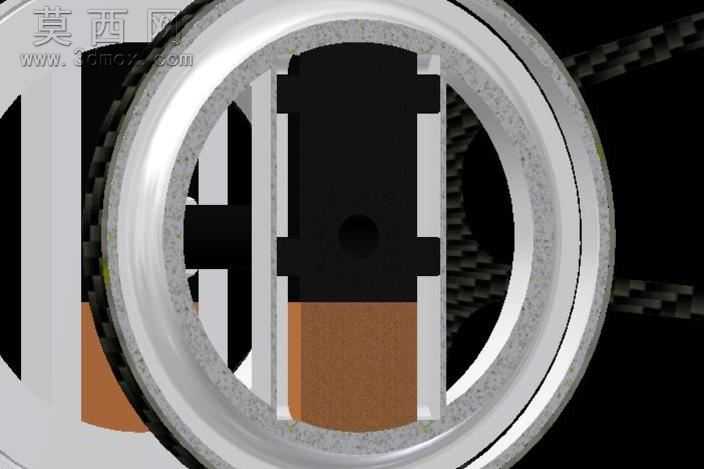

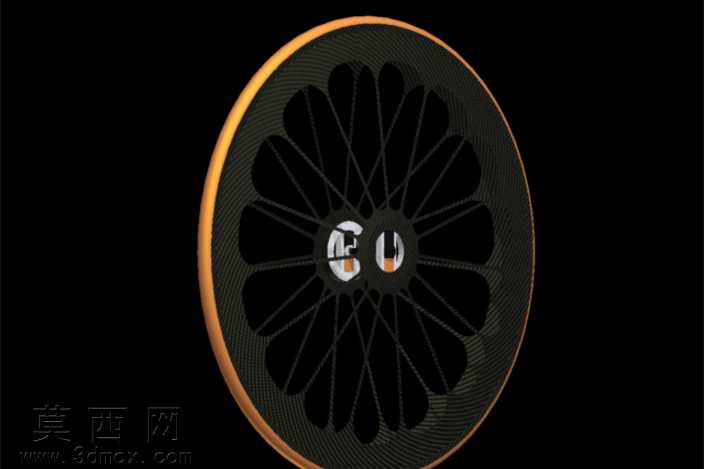

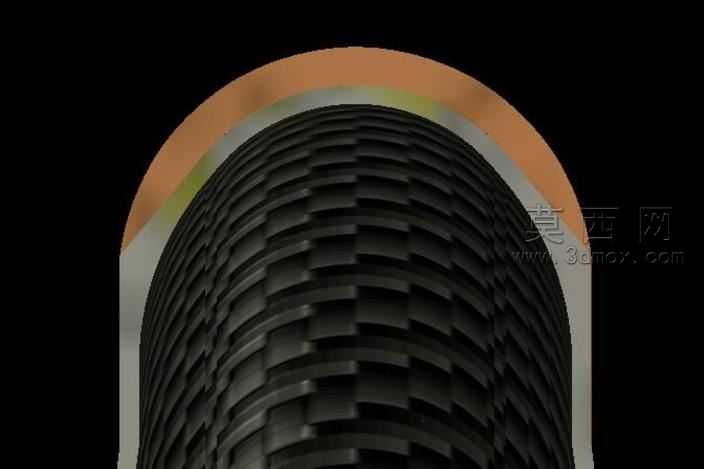

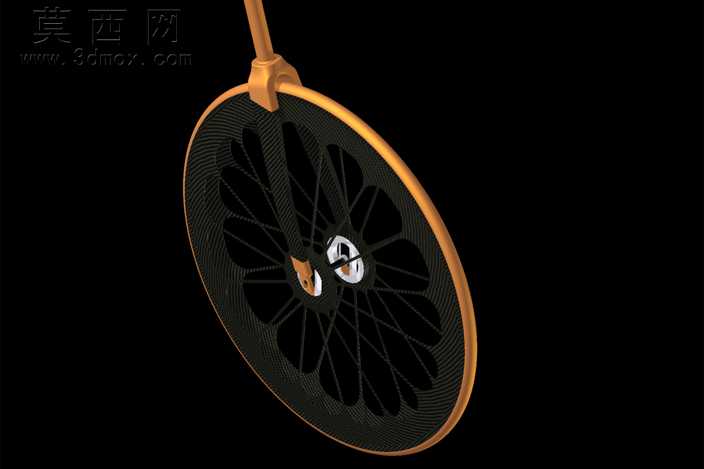

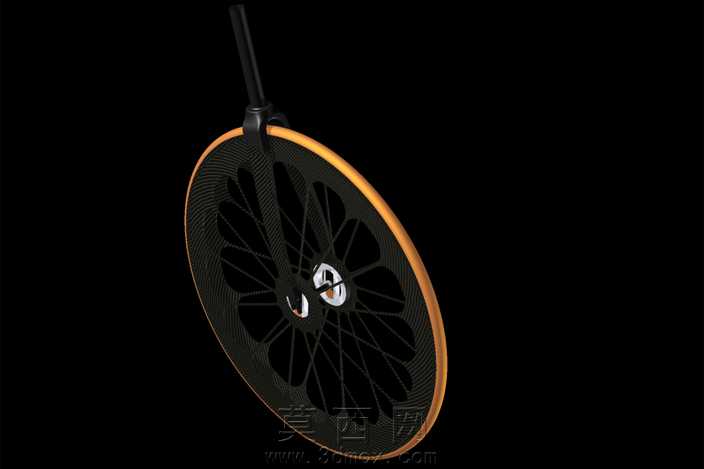

本作品为面向未来出行场景打造的概念自行车轮三维设计方案，建模阶段依托Autodesk Inventor完成全参数化结构搭建，首先以中心同轴的双轮毂安装位为基准，构建可实现小幅滑动的轴心装配结构，区别于传统自行车轮的辐条受力逻辑，本设计取消了独立金属辐条结构，采用一体化碳纤维纹理的碟形轮辐主体作为核心受力载体，轮辐表面通过阵列式花瓣形镂空结构实现减重与力学性能的平衡，镂空区域的边缘均做了平滑倒圆角处理，避免应力集中问题。轮缘部分采用双层结构设计，内层为刚性支撑轮辋，外层包覆高弹性橙色橡胶层，建模时通过曲面偏移、加厚命令完成橡胶层的贴合装配，渲染阶段为橡胶层赋予高摩擦哑光弹性材质，为碟形轮辐主体赋予碳纤维编织纹理材质，中心轮毂装配位赋予金属亮面镀铬材质，通过渐变蓝灰色背景打光，突出不同材质的质感差异与结构层次。设计思路上打破传统自行车轮的充气轮胎结构逻辑，通过弹性体限制轴心的滑动幅度，实现骑行过程中的震动缓冲，sphere-form轮辋结构与软质橡胶层的组合，可在不充气的状态下提供充足的抓地力与滚动阻力，从结构层面彻底避免轮胎漏气、爆胎的使用痛点，一体化轮辐的设计也降低了传统辐条调校维护的成本，整体结构在三维建模过程中经过多次装配干涉校验，确保各部件的运动逻辑符合设计预期，渲染输出的效果图清晰呈现了车轮的外观造型与材质特征，完整还原了概念设计的未来感与功能性表达。
