伊顿SV4系列二位二通电磁阀结构设计

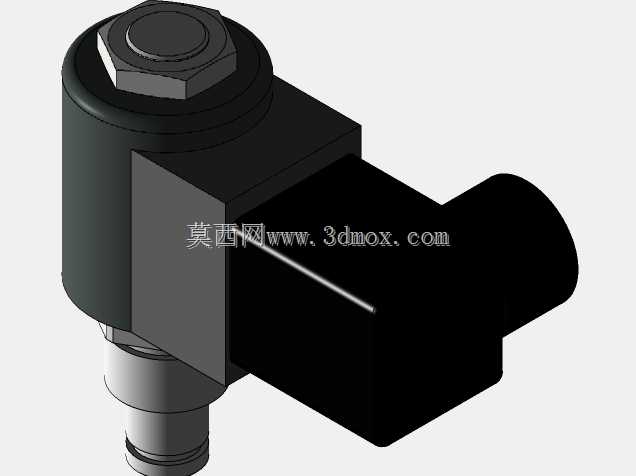

　　阀体的安装连接端采用外螺纹插装结构，适配常规的阀块安装孔位，建模时严格还原了螺纹段的长度、密封槽的位置尺寸，确保安装时的密封配合余量符合行业通用标准，不会出现安装不到位或者密封挤压过量的问题。线圈顶部的锁紧螺母结构做了细节还原，这个螺母的作用是将电磁线圈和阀体部分紧固连接，实际装配时可以通过调整螺母的锁紧程度，确保线圈和阀芯推杆的对中精度，避免出现阀芯卡滞、动作不到位的故障。设计时特意将连接器部分设置为可4个角度旋转定位的结构，这一点完全贴合现场安装的实际需求——不同设备的布线方向差异很大，现场安装时不需要额外调整走线，只需要旋转接线座到合适的角度再锁紧即可，大幅降低现场布线的难度，也能避免接线线缆过度弯折导致的破损、接触不良问题。在液压与气动流体控制回路里，这类二位二通电磁阀是最常见的通断控制元件，常被布置在小型液压站的支路、气动执行机构的进气端、润滑系统的供油管路中，承担着流体通路的开关控制功能，不需要做流量调节，仅通过电磁线圈得电失电带动内部阀芯动作，实现管路的通断切换，响应速度快，控制逻辑简单，适配绝大多数工业场景的开关量控制需求。这款SV4规格的伊顿型二位二通阀，在建模时优先考虑了实际安装的适配性，线圈部分采用标准的方形接线座结构，接线端做了侧向出线的弯头设计，相比直出式接线结构，在安装空间局促的阀组集成场景里，能有效减少接线方向的空间占用，避免和相邻阀件、管路接头产生干涉。

　　从外形尺寸边界来看，整个阀件的最大外轮廓集中在线圈和接线座部分，建模时预留了足够的扳手操作空间，在阀块上排布多联阀组的时候，相邻阀件的中心距只要满足线圈外径加上扳手操作余量即可，不需要额外放大安装间距，能有效缩小集成阀组的整体体积。在细节结构处理上，阀体和线圈衔接的位置做了台阶定位结构，确保线圈安装时的同轴度，不会因为长期工作的振动导致线圈偏移，影响电磁力的传递效率。阀芯部分的低细节组装建模，没有做过度的内部流道细节还原，重点保留了外部安装接口、操作空间、连接尺寸这些选型和装配时最需要的结构要素，对于做设备布局设计、阀组集成设计的工程师来说，这类精度的模型完全可以直接用于装配干涉检查、安装空间校核，不需要再额外做简化处理。

　　实际应用中，这类阀件常配合压力继电器、节流阀等元件组成简单的压力控制回路，比如在小型工装夹具的夹紧回路里，通过电磁阀的通断控制夹紧油缸的动作，响应时间可以满足绝大多数普通工装的动作节拍要求；在润滑系统里，这类阀可以控制不同润滑点的供油通断，配合时间继电器实现定时定量的润滑供油。建模时特意核对了插装端的插入深度尺寸，确保装入标准阀块后，阀芯的油口位置和阀块内部流道完全对齐，不会出现通流面积不足或者内泄的问题。接线座的防护结构也做了还原，侧面的出线位置预留了电缆接头的安装螺纹，实际选型时可以根据防护等级需求搭配不同的电缆防水接头，适配有切削液、油污飞溅的机床加工场景。

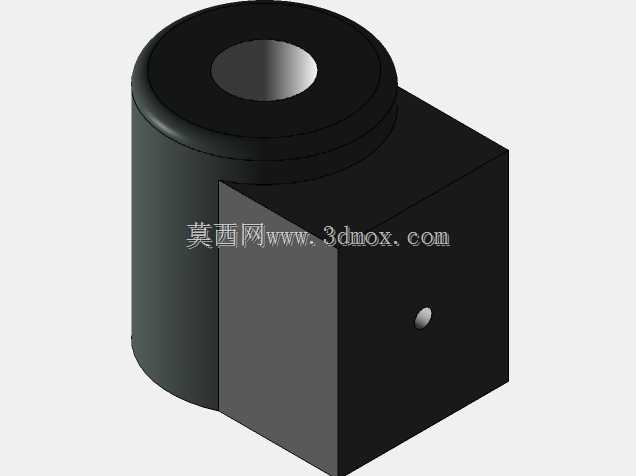

　　整个模型的结构拆分逻辑完全按照实际装配层级来做，线圈部分、锁紧螺母、阀体部分、接线座部分都是独立的建模实体，在做装配动画、维修维护演示的时候，可以直接按照实际拆装顺序做爆炸视图，不需要再额外拆分零件。对于做液压系统集成的工程师来说，这类模型的最大价值在于可以直接导入设备整体装配里，提前排查安装空间、接线方向、管路走向的干涉问题，避免在实际加工阀块、组装设备的时候才发现结构冲突，减少设计返工的概率。在设计这类阀件的安装结构时，还要注意阀块安装面的平面度要求，模型里阀体的安装密封面做了平面度的基准还原，提醒设计人员在加工阀块时保证安装面的粗糙度和平面度，避免出现密封失效漏油的问题。线圈部分的外形尺寸按照标准的SV4系列线圈规格建模，后续如果需要更换不同电压等级的线圈，只要是同规格的产品都可以直接替换，不需要修改安装结构。
