两英寸手轮驱动隔膜阀结构设计

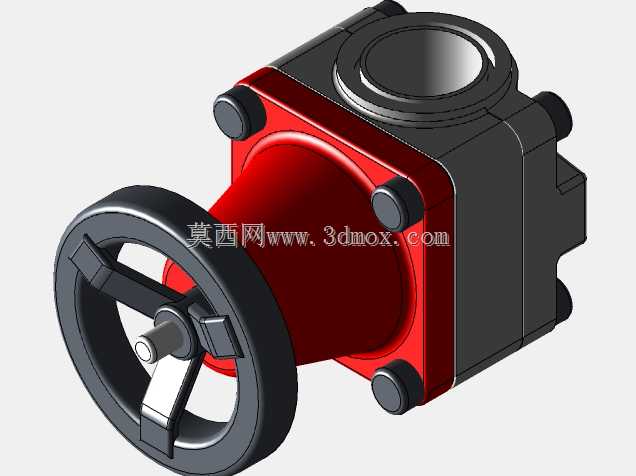

　　这款两英寸规格的手轮驱动隔膜阀，主要面向中小口径流体管路的截断控制场景，在化工流体输送、水处理管路、轻工制药配料管线中都有广泛应用，核心作用是通过柔性隔膜的形变实现管路通断，避免输送介质与阀杆、驱动部件直接接触，尤其适配带有一定腐蚀性、含微小固体颗粒的流体输送工况，能有效避免常规截止阀容易出现的介质外漏、阀杆腐蚀卡涩问题。从结构设计逻辑来看，整个阀体采用分体式组合结构，主体流道部分为方正的箱式结构，两侧预留标准法兰连接端面，顶部设置圆形的阀盖安装位，通过周向均匀布置的内六角螺栓将红色的隔膜压盖、中间的柔性隔膜与阀体主体紧固连接，这种螺栓均布的设计能保证隔膜周边压紧力均匀，避免局部压合不严密出现的内漏问题。

　　驱动端采用手轮直连的阀杆结构，手轮为三辐条式铸造成型结构，轮缘做了加厚处理，操作时握持受力更均匀，阀杆与隔膜压头之间做了活动连接设计，转动手轮时阀杆做轴向进给，带动隔膜压头上下动作，向下进给时将隔膜紧压在阀体内部的流道凸台上实现截断，向上退回时隔膜回弹恢复流道导通，整个驱动行程不需要额外的减速机构，手动操作力矩适中，现场运维人员不需要额外辅助工具就能完成开关动作。

　　从安装边界来看，这款阀门的公称通径为两英寸，对应流道通径约50mm，阀体主体的方形结构边长约120mm，手轮的最大回转直径约160mm，安装时需要在手轮操作侧预留至少100mm的操作空间，方便人员转动手轮完成开关操作，两侧法兰的连接孔位按照对应压力等级的标准法兰尺寸设计，能直接与同通径的工业管路法兰配对安装，不需要额外制作过渡连接件。设计过程中特意将隔膜的压合行程做了限位设计，阀杆的最大下行位置刚好能让隔膜完全贴合流道密封面，不会因为过度下压导致隔膜被挤压破损，有效延长隔膜的使用寿命，同时阀体内部的流道做了圆弧过渡处理，没有直角死角，介质流经时的流阻更小，也不容易在阀腔内部残留介质，适合需要定期清空管路的输送场景。

　　手轮与阀杆的连接部位做了防松设计，避免频繁操作后手轮出现松脱晃动，阀杆的外露部分做了防锈处理，即使在潮湿的安装环境下也不会出现锈蚀卡涩的问题。阀体的分体式结构也方便后期维护更换隔膜，只需要拆卸周向的紧固螺栓，就能打开阀盖取出老化的隔膜进行更换，不需要将整个阀门从管路上拆卸下来，能大幅缩短现场维护的停机时间。在实际选型应用中，这款阀门适合工作压力不超过1.0MPa的常温流体管路，隔膜可以根据输送介质的特性更换不同材质，比如输送普通水介质可以采用橡胶隔膜，输送腐蚀性介质可以更换为氟塑料隔膜，适配不同的工况需求。整个结构没有复杂的传动部件，零件数量少，加工装配难度低，各个部件的形位公差要求明确，阀体主体可以采用铸造后精加工的方式生产，加工成本可控，手轮、螺栓等都是通用标准件，后期备件采购替换方便。
