光伏系统用太阳边缘功率优化器结构设计

项目分类:变压器 发布时间:2025-02-16 ID:926824
  • 光伏系统用太阳边缘功率优化器结构设计

  在分布式光伏电站与户用光伏系统的实际运维场景中,组件失配是长期影响发电效率的核心痛点之一——同一串组件中若存在局部遮挡、积灰、性能衰减差异、朝向倾角偏差等问题,整串组件的输出功率会被性能最差的单块组件拉低,传统组串式逆变器无法针对单块组件做独立的功率跟踪,这一缺陷在复杂屋面、山地电站、存在周边建筑遮挡的项目中尤为突出。太阳边缘功率优化器正是针对这一场景开发的组件级电力电子设备,需要匹配单块光伏组件的输出端安装,实现每块组件的独立最大功率点跟踪,同时将组件输出的直流电做DC/DC变换后汇入组串回路,彻底解决组件间的失配损耗问题,同时具备组件级快速关断功能,满足光伏系统的消防安全要求。

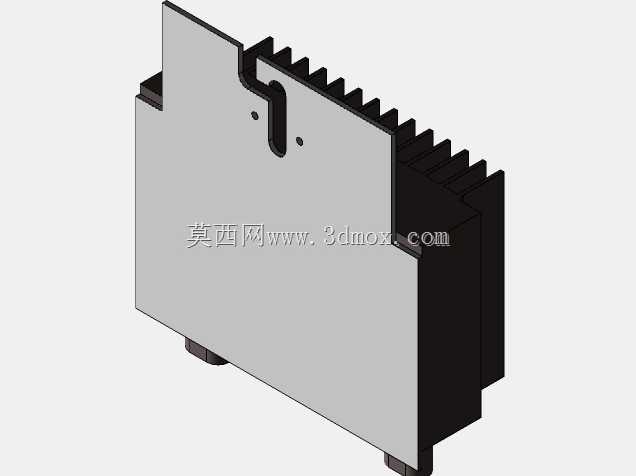

  从结构设计层面来看,这款优化器的壳体采用分体式结构设计,主体外壳为冲压成型的金属板材,侧边集成一体化挤出成型的散热鳍片,这一设计完全匹配设备的实际发热特性:优化器内部的功率开关器件、电感、整流元件在长期满载运行时会产生持续热损耗,散热鳍片直接与内部功率器件的导热基板贴合,无需额外加装导热转接件,能将器件结温快速传导至鳍片表面,依靠自然对流实现散热,无需配置风扇,可适应户外25年以上的长期运行需求,避免转动部件带来的可靠性风险。壳体正面的冲压成型定位槽与安装孔,是针对组件边框安装场景做的适配,安装时可直接通过卡扣或螺栓将设备固定在光伏组件的铝边框侧边,无需额外打孔,也不会占用组件背面的走线空间,适配市面上主流厚度的晶硅组件边框安装公差。

  设备的安装边界需要结合现场布线要求做考量:整体厚度控制在鳍片顶端到壳体平面的尺寸范围内,安装后突出组件边框的尺寸不会影响组件的排布间隙,在密集排布的屋面电站中,相邻组件之间的预留间隙完全可以容纳设备本体,不会出现安装干涉。壳体侧边的走线槽结构预留了直流输入、输出线缆的走线路径,线缆接入后可通过防水接头锁紧,防护等级满足户外IP65要求,可应对降雨、扬尘、高低温交变等户外环境。壳体上的两个定位安装孔位做了沉台设计,螺栓锁紧后螺帽不会突出壳体平面,避免运输、安装过程中刮蹭组件背板或线缆绝缘层。

  在功能实现的结构匹配上,内部PCB板的固定柱与壳体一体冲压成型,无需额外加装塑料固定柱,减少零部件数量的同时提升了整体抗振性能,可适应组件在户外遇到的强风、冰雹冲击带来的振动载荷。散热鳍片的齿间距经过优化,既保证了足够的散热面积,又避免齿间距过小导致积灰、积鸟粪堵塞散热通道,在西北多沙尘、沿海高盐雾的项目场景中,也能长期维持稳定的散热效率。设备的接地端子直接与金属壳体连通,安装时可通过组件边框实现可靠接地,无需额外做接地布线,降低现场施工的工作量。

  从选型适配的角度来看,这款优化器的功率等级匹配常规600W+功率段的晶硅光伏组件,输入电压范围覆盖常规单晶、多晶组件的开路电压与工作电压区间,结构尺寸的通用性较强,可替换同类型不同品牌的组件级优化器,在老旧电站改造项目中,无需更换现有组件与布线,仅需在组件端加装该设备即可提升整站发电效率。壳体表面做了阳极氧化处理,在保证散热性能的同时提升了抗腐蚀能力,沿海高盐雾区域使用也不会出现壳体锈蚀的问题。设备的整体重量控制在合理区间,安装后不会对组件边框造成额外的载荷负担,满足屋面电站的载荷要求。
