户外预装式箱变外壳成套结构设计

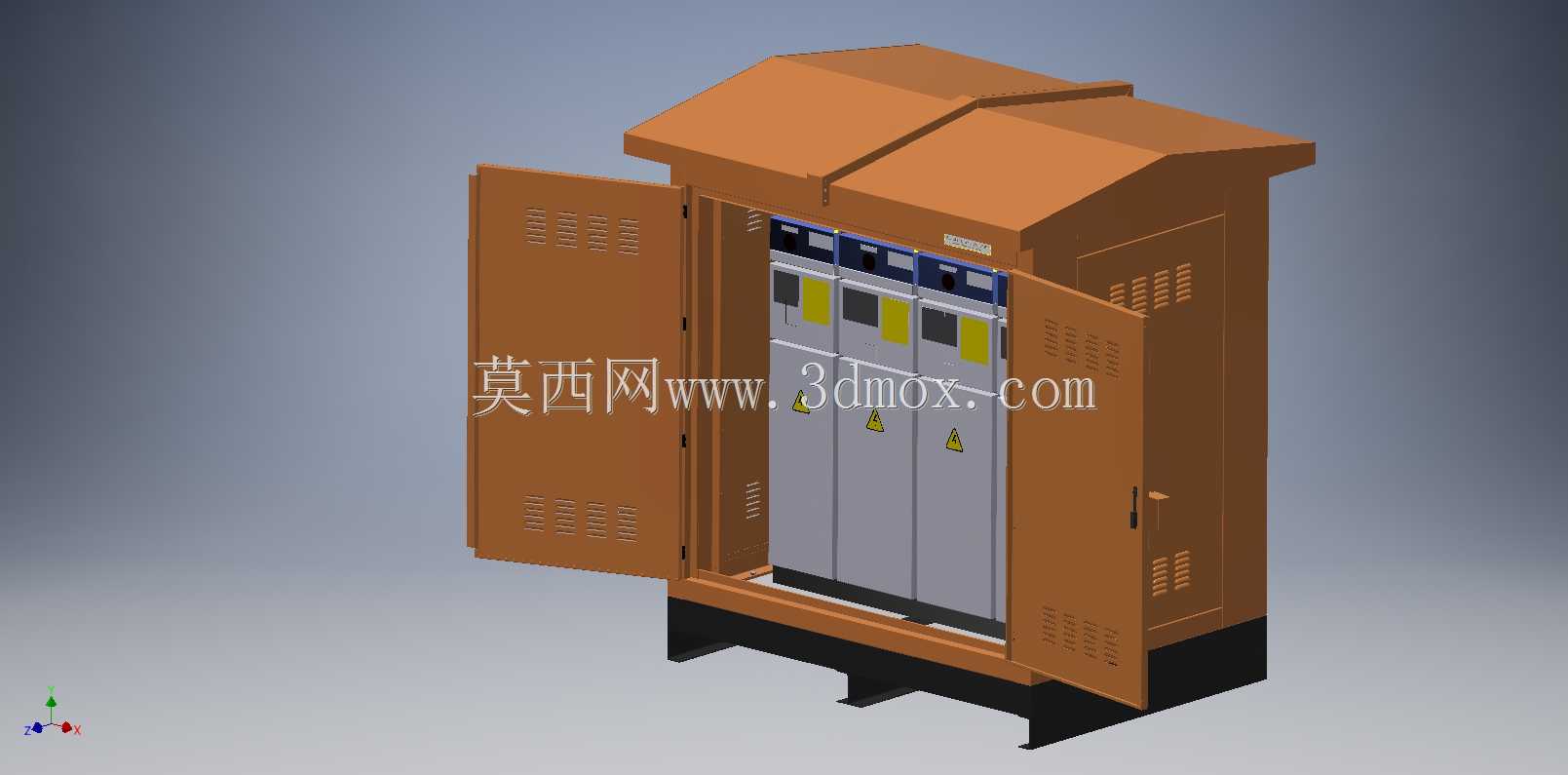

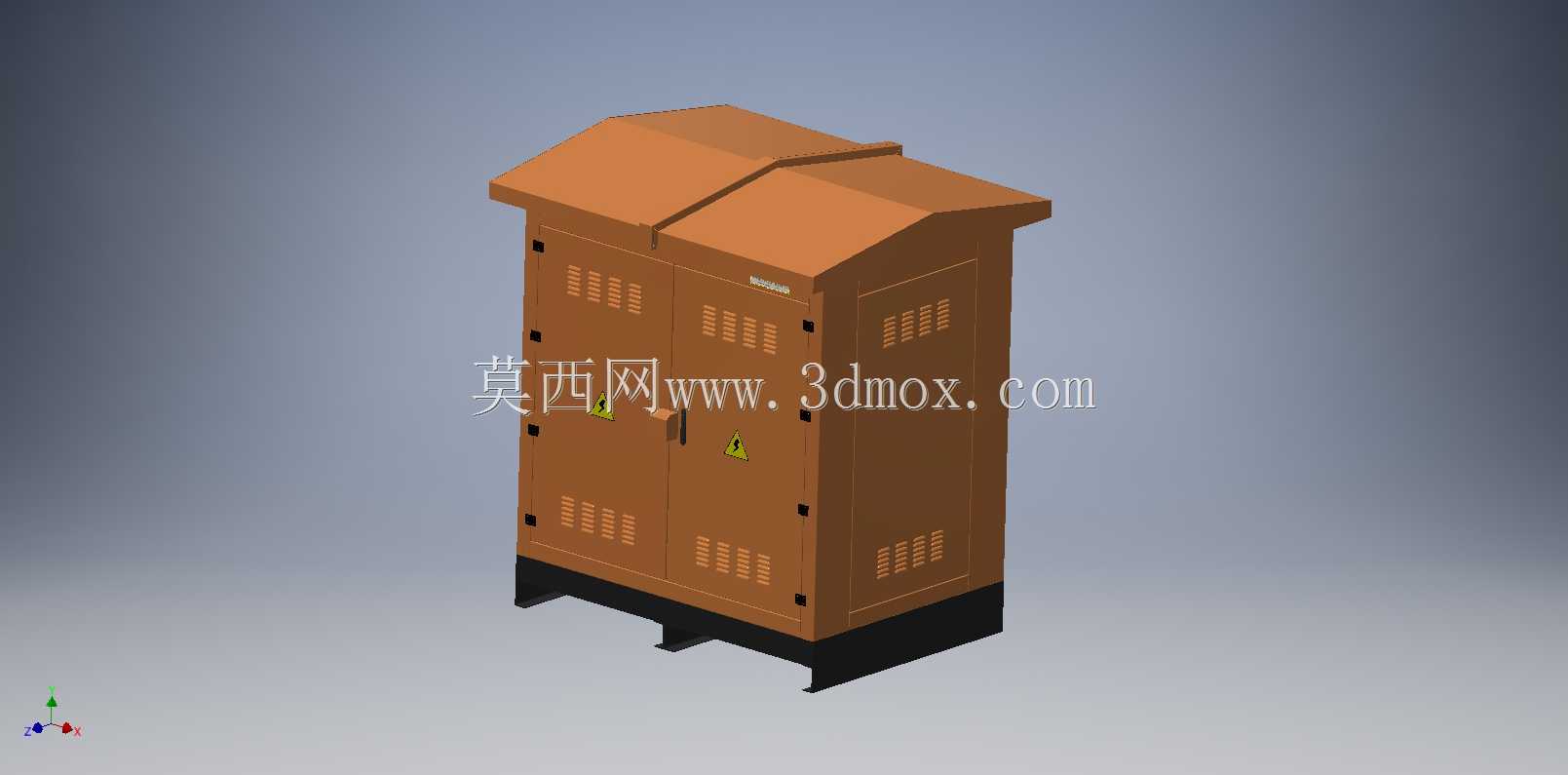

　　这套户外预装式变电成套外壳结构，主要面向城市配网改造、工业园区临时供电、户外施工场地配电、偏远区域台区供电这类场景设计，区别于传统土建配电室，这类集成式外壳不需要现场大规模砌筑作业，到场后完成基础固定、线缆接驳即可投入使用，能大幅压缩配电设施的部署周期。从结构设计逻辑来看，外壳采用双坡顶的造型，首先是解决户外长期使用的排水问题，坡面倾斜角度经过校核，能保证暴雨天气下雨水快速顺着顶盖边缘排出，不会在顶部积留渗漏，顶盖边缘做了外伸的止水边，能避免雨水顺着柜体侧壁流到门缝位置，降低密封胶条的老化压力。柜体的双开门结构采用外开式设计，开门角度可以达到120度以上，完全打开后内部的高压进线柜、变压器舱、低压出线柜三个功能舱段全部暴露在操作视野内，日常运维时不需要额外拆除围护结构，运维人员可以直接进入舱内完成接线、检修、元器件更换作业。门板上开设的阵列式通风百叶，不是简单的冲孔结构，百叶内侧配套了防尘防虫的滤网结构，在保证舱内外空气流通、带走变压器运行产生热量的同时，能阻挡户外的扬尘、落叶、小型虫类进入舱内，避免内部积灰造成绝缘性能下降。

　　柜体底部做了抬高的安装底座，底座高度根据户外积水深度的常规数据设定，能保证雨季场地有少量积水时，积水不会漫入舱内浸泡内部电气元件，底座上预留了标准化的安装孔位，和现场混凝土基础的预埋螺栓位置完全匹配，现场安装时不需要二次打孔调整，直接对位紧固即可完成固定。内部的舱段分隔采用金属隔板做物理隔离，高压区、变压器区、低压区之间有明确的防护隔断，能避免不同电压等级的元件之间发生放电干扰，同时每个舱段都有独立的门板锁具，只有对应权限的运维人员才能打开对应舱门，防止无关人员误触高压部件引发安全事故。

　　外壳的材质选型考虑了户外使用的耐候性，板材厚度经过结构强度校核，能抵御沿海区域的盐雾腐蚀、北方冬季的积雪荷载、常规户外的风力冲击，表面做了多层防腐喷涂处理，长期户外暴晒不会出现明显的褪色、漆层脱落问题。从安装边界来看，整套外壳的占地面积远小于传统土建配电室，整体宽度控制在常规运输车辆的限宽范围内，可以整体运输到现场，不需要拆分运输后现场拼装，能减少现场安装的工作量。外壳的接地端子统一设置在底座侧面的专用位置，现场施工时只需要将接地网的引线接到端子上即可完成整体接地，不需要在柜体多个位置分别做接地连接。

　　门板和柜体框架之间的密封胶条采用耐老化的橡胶材质，压缩量经过设计，关门后胶条处于合理的压缩状态，能阻挡户外的潮气、粉尘进入舱内，同时胶条采用嵌入式安装，后期老化更换时不需要拆解门板结构，直接抠出旧胶条嵌入新胶条即可完成维护。顶盖和柜体框架的连接采用螺栓紧固加密封垫的结构，后期需要吊装内部变压器等大件设备时，可以拆除顶盖连接螺栓，直接从顶部吊装设备，不需要完全拆解柜体结构。整套结构的设计没有多余的装饰性构件，所有结构特征都服务于户外使用的防护需求、运维操作的便捷性需求、安装施工的效率需求，没有为了外观造型牺牲结构实用性，所有棱角位置都做了圆弧过渡处理，避免安装和运维过程中尖锐棱角划伤作业人员。通风结构的位置设置在柜体下部和上部，形成自然的空气对流通道，冷空气从下部百叶进入舱内，带走设备热量后从上部百叶排出，不需要额外加装强制排风设备就能满足常规容量变压器的散热需求，降低后期运行的能耗和维护成本。柜体门板的铰链采用加厚的金属铰链，承重能力经过校核，长期开关门不会出现门板下垂、错位的问题，锁具采用户外专用的防水锁，锁孔位置有防水盖，避免雨水进入锁孔造成锁芯锈蚀无法开启。
