水下作业用子表面连接浮体结构设计

　　做水下系泊、水文监测或者近岸养殖的工程人都清楚，浮体这类看似简单的零件，实际选型和设计时要卡的边界条件一点不少，很多新手建模时只画个大概外形，忽略了实际使用中的受力、安装和水流冲击问题，到了现场要么浮体姿态歪扭，要么挂点拉脱，反而耽误工期。这次做的这款子表面浮点结构，最早是给近岸浅水区的水下传感器挂载做配套的，当时现场要求浮体不能完全露出水面过高，避免被过往行船或者水面漂浮杂物剐蹭，同时还要给下方挂载的传感器提供足够的静浮力，保证传感器始终维持在距离水面固定深度的位置，不会因为水流冲击或者水位变化沉到设计深度以下。

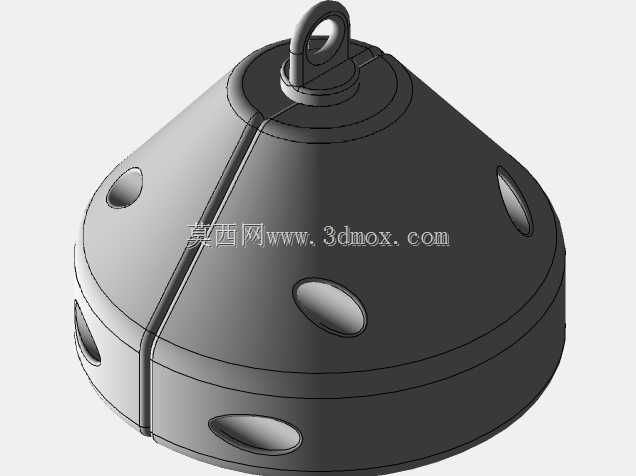

　　从结构设计思路上来说，这款浮体没有采用常见的正球形或者圆柱形外形，而是选了上平下锥的回转体结构，上部做平整的圆形端面，是为了降低浮体上浮到水面时的迎风面，同时减少波浪拍击带来的上下颠簸幅度，下部做锥形收窄，是为了让水流经过浮体时能顺着锥面顺滑分流，降低水平方向的水流推力，避免浮体被水流冲得带着挂载线缆偏移设计点位。上下两端都预留了一体化的吊环结构，上端吊环主要用于临时提拿、布设时的挂钩挂载，下端吊环则是用来连接下方的挂载件，不管是传感器、系泊缆绳还是养殖网箱的牵拉绳，都可以通过卸扣直接和下端吊环连接，不需要额外在浮体表面打孔做连接位，避免了打孔位置出现渗水或者应力集中开裂的问题。

　　实际建模时要特别注意几个尺寸边界，首先是浮体的整体重心和浮心的匹配，因为下部是锥形结构，重心要尽量靠下，这样浮体在水中受外力倾斜后能快速回正，不会出现侧翻倒扣的情况，建模时要把内部空腔的位置做相应调整，上部实体部分可以适当做薄，下部靠近锥尖的位置可以适当增加壁厚，把整体重心往下压，保证浮态稳定。然后是吊环的尺寸，上下吊环的内孔直径要匹配常用的卸扣规格，不能做的太小导致常规卸扣穿不进去，也不能做的过大增加不必要的重量和水流阻力，吊环和主体连接的位置要做足够大的圆角过渡，不能出现直角尖角，因为浮体在水中受波浪冲击时，吊环根部是应力最集中的位置，圆角过渡能大幅降低应力集中系数，避免长期受交变载荷出现根部断裂的问题。

　　从应用场景来说，这类浮体除了挂载水下传感器，还能用在小型船舶的临时系泊、泳池水下设备的定位、近岸养殖区的标识点位标记，甚至是水下管线的抬升辅助，不同场景下对浮体的浮力要求不同，建模时可以通过调整内部空腔的大小来匹配不同浮力需求，不需要改动外部整体外形，就能适配多种使用场景。外形上的安装边界也要提前考虑，浮体最大直径处的尺寸要控制在单人可徒手搬运的范围内，布设时不需要动用吊装设备，两个人甚至一个人就能完成投放和挂载，上部的平端面也可以预留小的平面区域，用来粘贴反光标识或者编号标签，方便夜间或者远距离识别点位。

　　很多人做浮体建模时容易忽略壁厚的均匀性，尤其是回转体结构，锥面和上部平面衔接的位置如果壁厚突变，注塑或者滚塑加工时很容易出现缩痕或者内部应力不均，实际使用中碰到低温或者外力撞击就容易开裂，所以建模时要全程保证壁厚的均匀过渡，所有转角位置都做等半径的圆角处理，既方便加工脱模，也能提升整体结构强度。另外浮体表面不需要做多余的凸起或者凹槽，尽量保持顺滑的曲面，这样水中的杂物、水草之类的不容易挂在浮体上，减少后期维护清理的工作量，长期泡在水里也不会因为杂物挂拽导致浮体姿态倾斜或者浮力损失。

　　实际选型时，这类浮体的浮力储备要留够，一般要比下方挂载的设备总重量大30%左右，避免因为浮体表面附着贝类、藻类导致重量增加，慢慢下沉到设计深度以下，建模时计算浮力要把材料本身的密度、长期浸水后的吸水率都算进去，不能只按理想排水体积算理论浮力。上下吊环的承载能力也要和浮体能提供的最大浮力匹配，不能出现浮体浮力够但吊环拉断的情况，吊环的截面直径要根据最大拉力做校核，保证在极端水流冲击或者挂载意外卡滞时，吊环不会先于浮体主体失效。
