小型便携液化石油气储存钢瓶结构设计

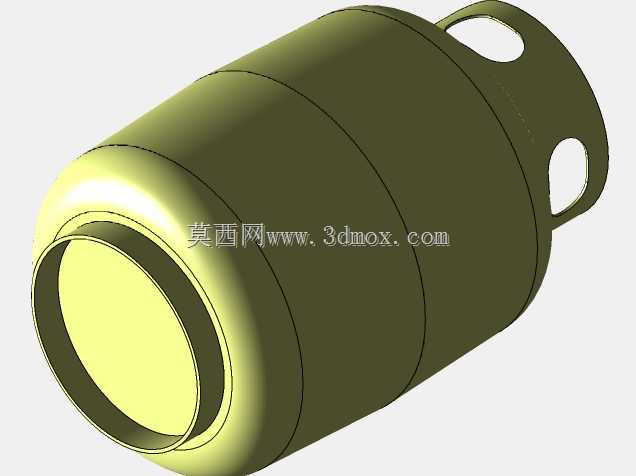

　　在民用燃气配送、户外作业临时供气、小型餐饮点位供气这类场景里，小型液化石油气储存钢瓶是核心的承压储运部件，区别于常规家用大容积钢瓶，这款小容积钢瓶的设计核心围绕便携转运、狭小空间放置、承压安全三个核心维度展开。从结构设计逻辑来看，罐体采用三段式旋压收口成型思路，中间段为等径直筒结构，两端采用圆弧过渡收口，相比直边焊接端盖的结构，旋压成型的封头位置没有环向焊缝，能大幅降低承压状态下的应力集中风险，筒身位置的两道环形加强筋并非装饰结构，而是通过辊压成型在筒壁形成环形凸起，在不额外增加罐体壁厚的前提下，提升筒身径向抗外压、抗形变能力，避免搬运过程中磕碰造成的筒身凹陷影响承压性能。

　　罐体顶部的一体式提手结构采用与封头同材质冲压成型，和封头焊接为整体，两个对称的镂空握持孔做了圆弧翻边处理，一方面避免握持时割手，另一方面翻边结构能提升提手部位的结构强度，单手提携时受力均匀，不会出现提手变形撕裂的问题。从安装与放置边界来看，罐体底部采用内凹式平底收口设计，放置时接触环面宽度经过核算，在常规平整水泥地面、金属台面上放置时，倾斜15度以内不会出现侧翻，整体外径控制在单人双臂可环抱的尺寸范围，转运时不需要额外辅助搬运工具，适合临时供气场景下的频繁移位。

　　接口位置设置在罐体轴向一端的中心位置，接口周边做了加厚凸台处理，凸台高度高于端面平面，即使罐体端部受到磕碰，冲击力会先作用在周边的端面上，不会直接损伤阀门连接螺纹，避免阀门变形造成的燃气泄漏风险。从功能特性来看，这款钢瓶的设计充分考虑了户外使用的复杂工况，外表面采用军绿色防护涂层，涂层附着力满足户外存放、轻微磕碰不掉漆的要求，能适应潮湿、多粉尘的户外作业环境，不会因为短时间的雨淋、扬尘造成罐体锈蚀。在结构建模过程中，所有承压部位的壁厚均按照液化石油气承压容器的相关规范做了等强度校核，筒身直段、封头过渡区、提手焊接位置、接口凸台位置的应力分布均做了有限元验证，确保额定充装压力下各部位的安全系数满足使用要求。

　　不同于工业场景使用的大型固定储罐，这类小型便携钢瓶的使用场景往往没有固定的安装支架，所以在设计时特意控制了整体重心位置，满液状态下重心位于罐体几何中心偏下位置，放置时稳定性更好，即使受到轻微的外力碰撞，也不容易倾倒。提手的位置设置在罐体上部靠近重心垂线的位置，提携时罐体不会出现明显的倾斜，单人搬运时的握持手感更舒适，降低长时间搬运的疲劳感。罐体两端的收口圆弧半径经过多轮调整，既保证了封头的承压强度，也避免了圆弧半径过小造成的成型难度提升，在批量生产时能有效降低旋压成型的废品率。接口位置的螺纹规格采用通用的液化气钢瓶阀门连接标准，不需要定制专用阀门，后期维护更换配件时通用性更强，降低使用过程中的维护成本。筒身的环形加强筋间距经过优化，两道加强筋之间的距离刚好是搬运时手部扶持的常用位置，搬运时可以一只手握持提手，另一只手托住筒身下部，加强筋的凸起结构能增加手部和筒身之间的摩擦力，避免搬运过程中罐体滑脱。从实际使用的角度出发，这类小容积钢瓶常被用于户外施工作业的临时燃气供应、夜市流动摊点的气源存储、家庭户外露营的炊事供气，相比大容积钢瓶，它的占地面积更小，空瓶重量更轻，不需要借助推车就能完成转运，适合使用频次不高、用气量不大、需要频繁移动供气点位的场景。在建模过程中，所有的焊接位置均预留了合理的焊接收缩余量，提手与封头的焊接位置、接口凸台与封头的焊接位置都做了焊接坡口示意，能直接用于指导生产工艺的编制，避免生产过程中因为焊接余量不足造成的尺寸偏差。罐体内部的容积经过精确核算，额定充装量严格控制在规范要求的充装系数范围内，避免过量充装造成温度升高时罐内压力超限的安全隐患。整体结构没有多余的外置部件，所有突出结构均做了圆弧过渡处理，搬运过程中不会勾挂衣物、划伤周边物体，适合在人员活动密集的流动场景下使用。
