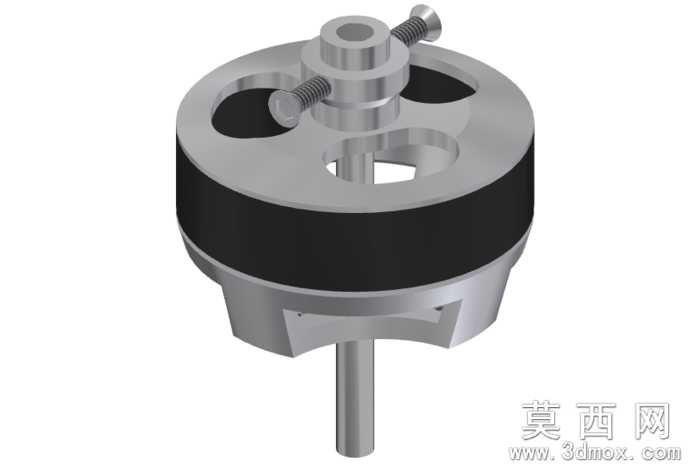

航模外转子无刷电机三维结构模型

本模型为航模用外转子无刷电机的三维数字模型，建模过程严格遵循真实产品的尺寸比例与结构逻辑，完整还原了该类电机的核心构造特征。建模阶段采用自底向上的装配思路，首先完成中心转轴的参数化建模，保证转轴的轴径、伸出长度、安装定位段的尺寸精度，为后续部件装配提供精准基准。随后构建定子基座部分，对基座上的减重镂空槽、顶部安装凸台、螺丝定位孔等细节逐一还原，精准复刻了基座上用于固定端盖的螺纹孔位，以及中心轴孔的同轴度约束，确保各部件装配后无干涉错位。外转子壳体部分采用旋转凸台结合拉伸切除的方式建模，还原了壳体外侧的环形磁钢安装槽，以及壳体下端的镂空散热结构，保证壳体与内部定子的配合间隙符合实际产品的装配公差要求。顶部的锁紧螺丝部件单独建模，还原了螺丝的外螺纹结构、头部滚花防滑纹理，以及螺丝与基座上螺纹孔的配合关系，清晰展示该类电机的转子锁紧固定方式。材质渲染阶段，对电机的金属结构部件采用抛光铝合金材质，调整材质的反射率与粗糙度参数，还原金属机加工表面的细腻金属光泽，对环形磁钢部分采用哑光黑色材质，与金属壳体形成清晰的视觉区分，转轴部分采用亮面不锈钢材质，突出轴类零件的高光亮面质感。模型完整呈现了外转子无刷电机的核心结构逻辑：中心定子固定、外转子随转轴同步旋转的结构特点，顶部的对称锁紧螺丝用于调整转子动平衡与轴向固定，基座上的镂空设计既减轻整体重量，又能在电机高速运转时形成空气对流实现散热，完全匹配航模动力部件轻量化、高转速的设计需求。建模过程中对所有配合面添加了装配约束，确保转动部件与固定部件之间的间隙合理，无结构穿模问题，各细节特征均参考真实航模电机的实物结构进行还原，能够直观展现该类无刷电机的内部构造与装配关系，可用于航模动力系统的结构展示、原理讲解以及相关设计的参考验证。
