带接线调节旋钮的伺服电机三维设计

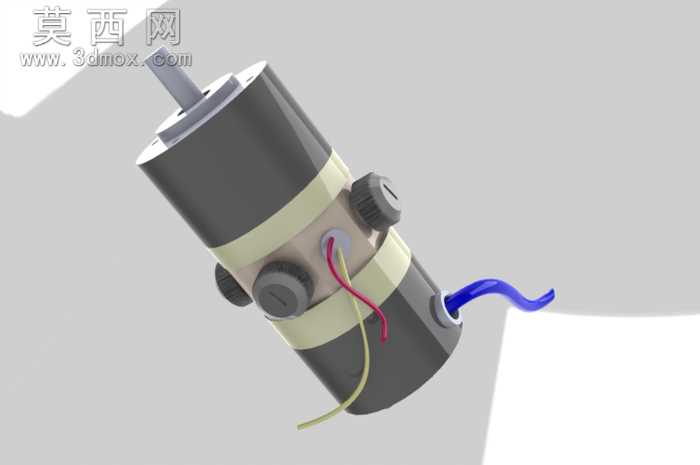

本作品为伺服电机的三维建模设计成果，建模过程中严格遵循伺服电机的真实结构比例进行尺寸还原，首先通过草图绘制勾勒出电机主体的圆柱轮廓，利用旋转特征生成电机的主壳体结构，壳体表面的环形绑带结构通过扫描特征完成建模，精准还原绑带的弧度与贴合度。针对电机前端的输出轴，采用拉伸与倒角结合的方式制作，还原轴端的装配定位特征，确保轴体与前端盖的配合间隙符合实际装配公差要求。电机侧面的调节旋钮部分，通过多步拉伸与圆周阵列完成旋钮表面的防滑纹理制作，旋钮与壳体的连接座采用圆角过渡处理，还原真实部件的工艺细节。接线部分的建模区分了不同线缆的形态，电源线采用扫掠特征制作出自然的弯曲弧度，线缆表面的绝缘层材质通过材质编辑器赋予哑光塑胶质感，接线端的护套部分采用半透明蓝色材质，还原真实护套的视觉效果。渲染阶段采用三点布光方案，主光源从斜上方投射，突出电机壳体的金属质感与部件的立体感，辅助光源补充暗部细节，避免旋钮、接线端等凹陷区域出现死黑，背景采用浅灰色渐变，突出电机主体的结构层次。材质设置上，电机主壳体赋予深灰色哑光金属漆材质，调整粗糙度参数模拟真实电机外壳的磨砂质感，环形绑带采用米黄色硬质塑胶材质，旋钮部分采用深灰色工程塑料材质并添加细微的颗粒纹理，输出轴赋予亮面金属材质，模拟钢材的抛光质感。设计过程中重点还原伺服电机的外部装配特征，所有外部可见的调节部件、接线结构、端盖连接细节都做了精细化处理，既保证模型整体外观的还原度，也兼顾了各部件之间的装配逻辑，模型可用于伺服电机相关的教学演示、装配模拟、产品展示等场景，能够直观呈现这类动力部件的外部结构与部件布局。
