起重设备行走机构用双轮缘钢轮结构

　　在桥式起重机、门式起重机、港口门座吊这类需要沿轨道做长距离直线移动的起重设备里，行走轮是直接承接整机自重与吊重载荷、同时完成导向与行走动作的核心受力部件，本次建模的双轮缘结构车轮，正是针对大吨位起重设备的轨道行走场景设计，区别于普通无轮缘或者单轮缘的滚轮结构，双轮缘的设计核心是解决大载荷下设备行走脱轨的风险，尤其适用于轨道铺设存在一定安装误差、或者设备运行过程中存在横向载荷偏移的作业场景，比如港口货场的门式起重机，常年在露天环境作业，轨道基础容易受沉降影响出现微量偏移，双轮缘的两侧凸起结构可以在车轮出现横向窜动时，通过轮缘与轨道侧面的接触限位，避免车轮完全脱离轨道面，保障设备行走的安全性。

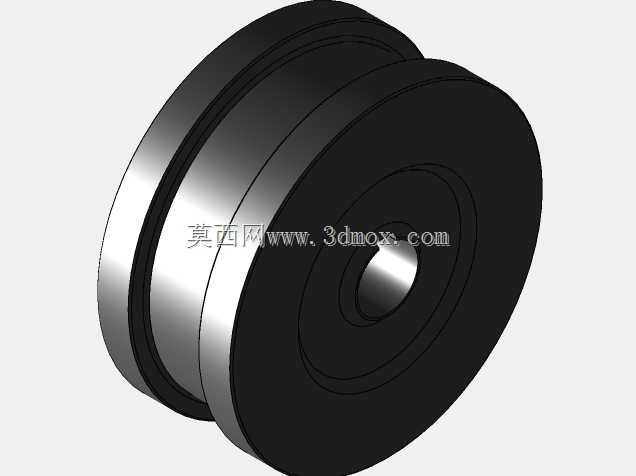

　　从结构设计逻辑来看，该车轮采用整体锻造的回转体结构，主体分为踏面、轮缘、轮毂三个核心功能区，踏面是与轨道顶面直接接触的承载面，建模时采用了符合起重机械行业标准的锥面设计，而非完全的圆柱面，这种锥度设计可以让车轮在经过轨道弯道或者出现微量偏斜时，自动调整行走姿态，减少轮缘与轨道的刚性摩擦，降低运行过程中的啃轨现象，延长车轮与轨道的使用寿命。两侧的轮缘高度与厚度经过载荷校核，既保证足够的横向抗冲击强度，又不会因为轮缘过高增加不必要的重量，同时轮缘与踏面的过渡位置采用大圆角过渡，避免应力集中导致的轮缘根部开裂问题，这也是很多现场使用中车轮失效的核心诱因，建模时特意对该过渡区域做了圆角优化，匹配实际加工的工艺要求，避免出现尖锐棱角导致的热处理应力集中。

　　中间的轮毂部分是与车轮轴装配的连接区域，内孔设计为直孔结构，适配过盈配合加平键连接的装配方式，这种连接方式可以传递大扭矩，满足起重设备启动、制动时的扭矩传递需求，轮毂的外径与厚度根据轴径的载荷计算确定，保证轮毂与轴的接触面积足够，避免单位面积压应力过大导致的配合面压溃变形。从安装边界来看，该车轮的轴向尺寸与轮缘间距严格匹配标准QU系列起重轨道的头部宽度，安装时两侧轮缘与轨道侧面预留2-3mm的间隙，既保证正常行走时不会出现持续摩擦，又能在出现横向偏移时及时限位，车轮的径向尺寸根据行走机构的减速比与运行速度要求确定，在保证足够承载能力的前提下，合理控制轮径大小，避免轮径过大导致减速机构输出扭矩要求过高，或者轮径过小导致行走时滚动阻力过大、压应力超标。在实际应用场景中，这类车轮不仅可以用在起重机的大车行走机构，也可以适配小车行走机构，或者矿山重型输送设备的轨道行走部位，建模过程中完全遵循机械加工的工艺逻辑，所有的回转面均满足车削加工的成型要求，没有出现无法加工的倒扣或者异形结构，轮毂上预留的键槽尺寸符合国标平键的装配要求，不需要二次修改就可以直接用于工程图出图、工艺编排以及后续的仿真分析，比如可以直接导入有限元分析软件，施加额定的径向载荷与横向冲击载荷，校核车轮的应力分布与变形量，验证结构设计的合理性，也可以用于行走机构的装配干涉检查，确认车轮与端梁、轴套、轴承座等周边部件的装配间隙是否符合设计要求，避免实际装配时出现干涉问题。

　　很多现场维护的案例显示，起重设备行走轮的失效大多集中在踏面磨损、轮缘断裂、轮毂配合面打滑这几个问题上，因此在建模时，各个功能区的尺寸比例都参考了实际应用中的失效数据做了优化，比如适当增加了踏面的淬火层厚度对应的结构尺寸，轮缘根部的圆角半径比常规设计放大了15%，轮毂的配合长度也做了适当加长，提升配合面的摩擦力传递能力，这些细节的调整都是基于实际工程应用中的反馈，而非单纯的理论尺寸堆砌，让模型不仅具备外观的还原度，更具备实际工程应用的参考价值，能够直接为结构设计人员的选型、改型、建模工作提供参照，减少重复建模的工作量，也能帮助新入行的设计人员理解起重行走轮的设计逻辑与各个结构的实际作用，避免只看外形忽略结构功能的设计误区。
