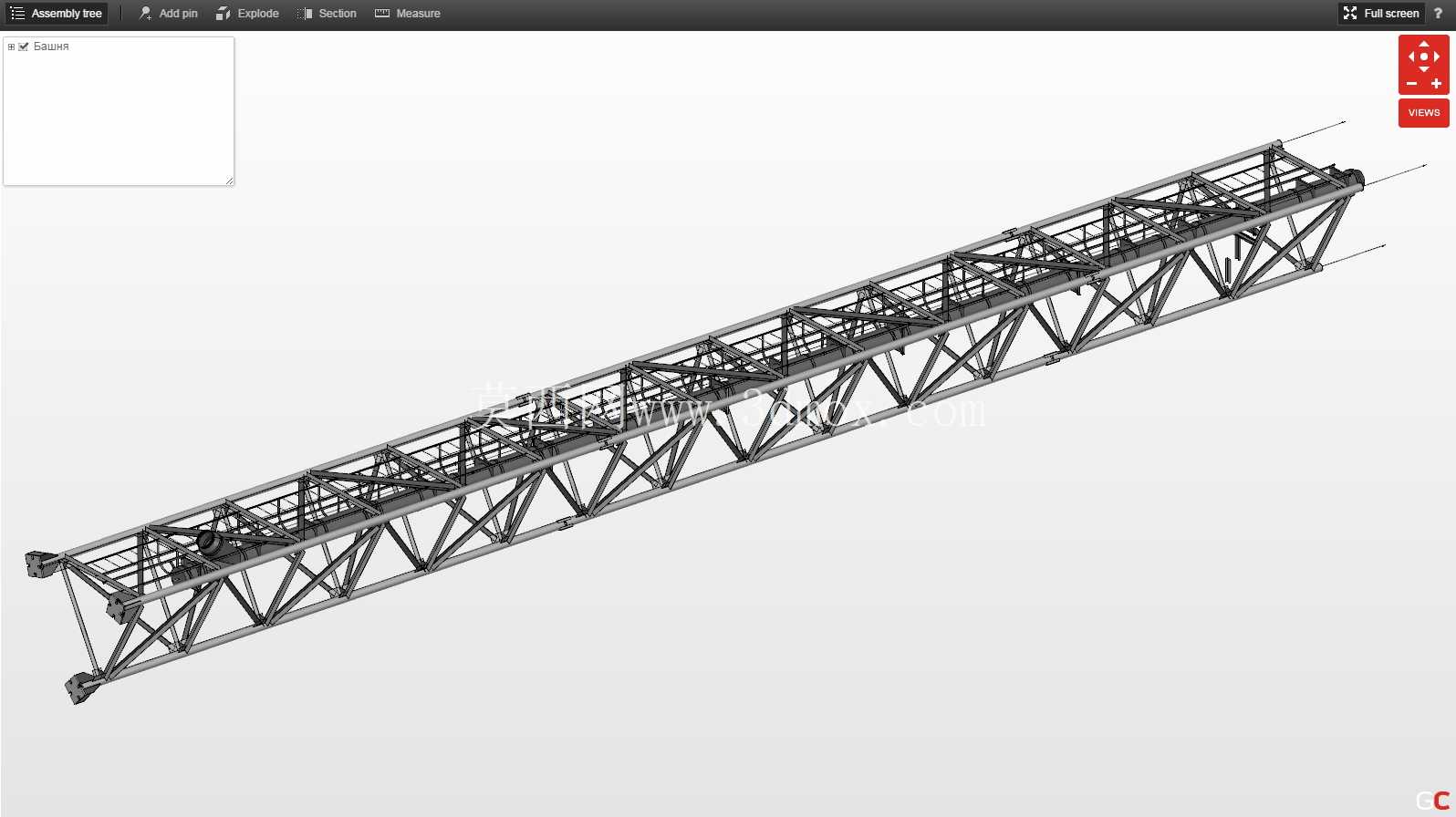

30米跨度桁架式起重输送臂架结构

　　这款30米跨度的桁架臂结构，主要面向大作业半径的物料转运、工程吊装场景，常见于港口散货堆场的固定式输送起重机、建筑施工领域的塔式起重机加长臂、大型龙门吊的外伸臂段，也可适配大型履带吊的副臂改装场景，核心作用是在保证足够作业覆盖范围的前提下，尽可能降低臂架自身重量，减少整机倾覆力矩，提升起重作业的有效载荷上限。从结构设计逻辑来看，整体采用空间三角形桁架构型，主弦杆沿臂架长度方向通长布置，承担臂架受弯、受拉压的主要载荷，腹杆采用交叉斜撑加水平横撑的排布方式，将主弦杆之间连接成稳定的空间受力体系，相比实腹式臂架，这种桁架结构的迎风面积更小，在户外露天作业时能有效降低风载荷对整机稳定性的影响，尤其适合沿海多风区域的露天作业场景。

　　设计过程中优先考虑了安装边界的适配性，臂架两端设置了标准化的铰点连接接口，可直接与起重机的转台、臂头滑轮组模块对接，单段臂架的分段长度控制在常规运输车辆的装载尺寸范围内，现场安装时可通过销轴快速拼接，不需要额外的大型焊接设备，能大幅缩短现场组装的工期。从受力特性来看，主弦杆选用的型材截面经过反复迭代验算，在臂架处于最大仰角、额定起重量作用于臂端最不利工况下，主弦杆的压杆稳定系数、腹杆的疲劳强度均留有足够的安全余量，节点处的连接耳板做了加厚处理，避免长期交变载荷作用下出现节点开裂的问题。

　　臂架上表面预留了走道与护栏的安装点位，方便后期运维人员对臂头滑轮、钢丝绳进行日常检查与维护，走道采用格栅板设计，既减轻自重，也能避免雨天积水、积雪造成的走道湿滑问题。在实际作业场景中，这类长跨度桁架臂可以覆盖半径30米范围内的作业区域，不需要频繁移动整机位置，就能完成大范围的物料吊装、转运作业，比如在港口堆场作业时，可配合抓斗完成散货的卸船、堆垛作业，在建筑施工场景中，可将建筑材料直接吊运到作业面，减少二次转运的人力成本。

　　结构设计时还考虑了不同工况的载荷组合，除了常规的额定起升载荷，还纳入了臂架自身重力、起升动载系数、风载荷、回转离心力等多种载荷的组合验算，确保在六级风作业工况下臂架的变形量控制在允许范围内，不会因为臂架挠度过大影响起升定位精度，也不会对整机的稳定性造成负面影响。臂架的各段连接铰点采用了自润滑轴承，日常维护时不需要频繁加注润滑脂，能降低后期运维的工作量，铰点的配合公差经过严格控制，避免拼接后出现臂架直线度超差的问题，防止臂架受载时出现附加的弯曲应力。从安装边界来看，臂架根部的铰点间距、连接销轴直径都匹配主流起重机的接口尺寸，不需要对原有设备的转台结构做改装就能直接适配，臂头的滑轮组安装座预留了多种规格的安装孔位，可根据实际起重量需求选配不同轮数的滑轮组，适配不同倍率的钢丝绳缠绕系统。
