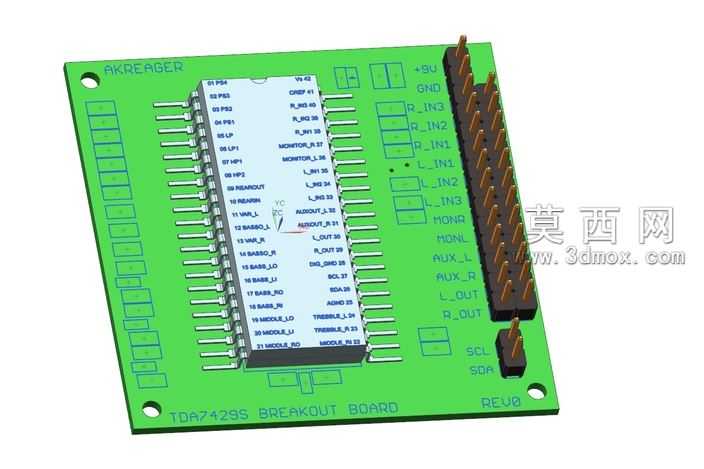

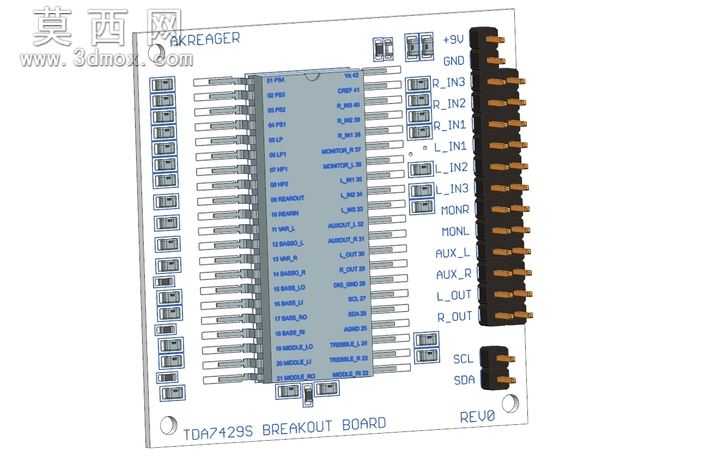

TDA7429S音频处理芯片突破板设计

本作品为TDA7429S音频数字信号处理器配套的突破板三维设计，建模阶段先梳理芯片引脚定义与外围电路布局逻辑，以芯片本体为核心基准搭建板卡框架，精准还原双排直插引脚的排布间距、引脚直径与伸出长度，确保板卡与芯片的装配匹配度。建模过程中对板载排针进行精细化建模，还原排针的金属针体、黑色塑料基座的结构细节，区分电源引脚、信号输入输出引脚、控制引脚的排布位置，对应板卡丝印层的引脚标识做凹凸纹理处理，还原真实PCB板的丝印标识质感。板卡基材采用常规FR4环氧板材质参数设置，表面做哑光绿油质感渲染，金属走线部分做覆铜亮面材质处理，排针金属部分做镀镍哑光金属质感，塑料基座做黑色哑光工程塑料质感，不同元器件的材质区分清晰，还原真实电子板卡的视觉效果。结构设计上充分考虑芯片的散热空间与引脚接线便利性，将芯片放置在板卡中心位置，两侧排布信号输入输出排针，侧边排布电源与控制引脚排针，预留足够的接线操作空间，板卡角落设置定位安装孔，方便后续实际打样后的固定安装。设计思路围绕音频信号处理模块的易用性展开，将TDA7429S芯片的所有功能引脚全部引出至板载排针，方便开发者快速搭建音频处理测试电路，无需自行焊接芯片引脚，降低音频项目的开发调试门槛，建模过程中同步匹配PCB布局的电气规范，确保三维模型与实际PCB设计的尺寸、元器件位置完全对应，可直接用于后续的结构验证与生产参考。
