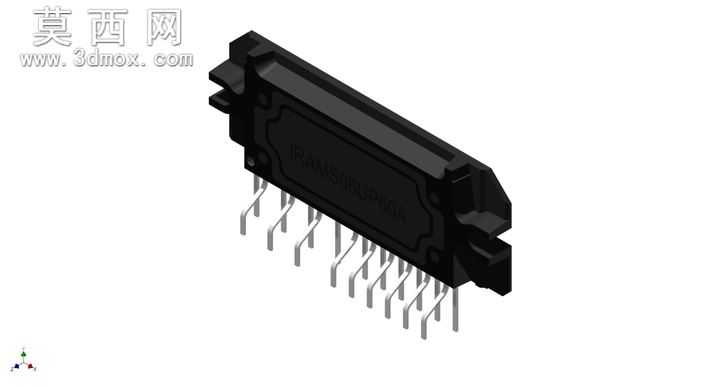

本模型为直插式三相电机驱动PCB模块的三维建模成果,建模过程以还原实物真实结构与外观质感为核心目标,首先通过测绘实物获取精准尺寸参数,明确模块整体长宽高比例、引脚间距、塑封壳体轮廓等核心尺寸基准。建模阶段先构建塑封主体的基础特征,通过拉伸、切除、倒角等操作还原壳体侧面的卡扣定位结构、表面的标识凹槽区域,确保壳体的安装定位特征与实物完全一致,可直接用于PCB装配场景的干涉校验。引脚部分采用阵列化建模方式,严格按照直插封装的引脚排布规律,还原每根引脚的弯折角度、伸出长度与截面尺寸,引脚根部与塑封壳体的衔接处做了过渡圆角处理,还原真实元器件的封装工艺特征,避免建模出现生硬的直角衔接问题。材质渲染阶段,塑封主体采用哑光黑色工程塑料材质,调整材质的粗糙度与反光参数,还原工业级电子元器件塑封外壳的哑光质感,避免出现过度反光的失真效果;引脚部分采用镀锡金属材质,添加轻微的金属磨砂纹理,还原直插引脚经过镀锡处理后的半光亮金属质感,同时在引脚表面添加极细微的使用痕迹纹理,提升模型的真实感。结构设计上完整还原了模块的内部腔体占位与外部安装特征,模型可直接用于电机驱动控制板的三维装配仿真,验证模块与周边电容、电阻、接线端子等元器件的装配间隙,也可用于工业设备的电气布局演示、教学课件的三维展示场景。建模过程中对非关键的内部芯片细节做了合理简化,在保证外观与装配特征完整的前提下控制模型面数,兼顾渲染效果与模型使用的流畅度,适配不同三维软件的导入使用需求,模型的所有外部特征均按照工业级元器件的实际公差标准构建,可满足虚拟装配、产品展示、方案演示等多场景的使用要求。
