巴氏杀菌工艺用UTA FCA10换热线圈结构

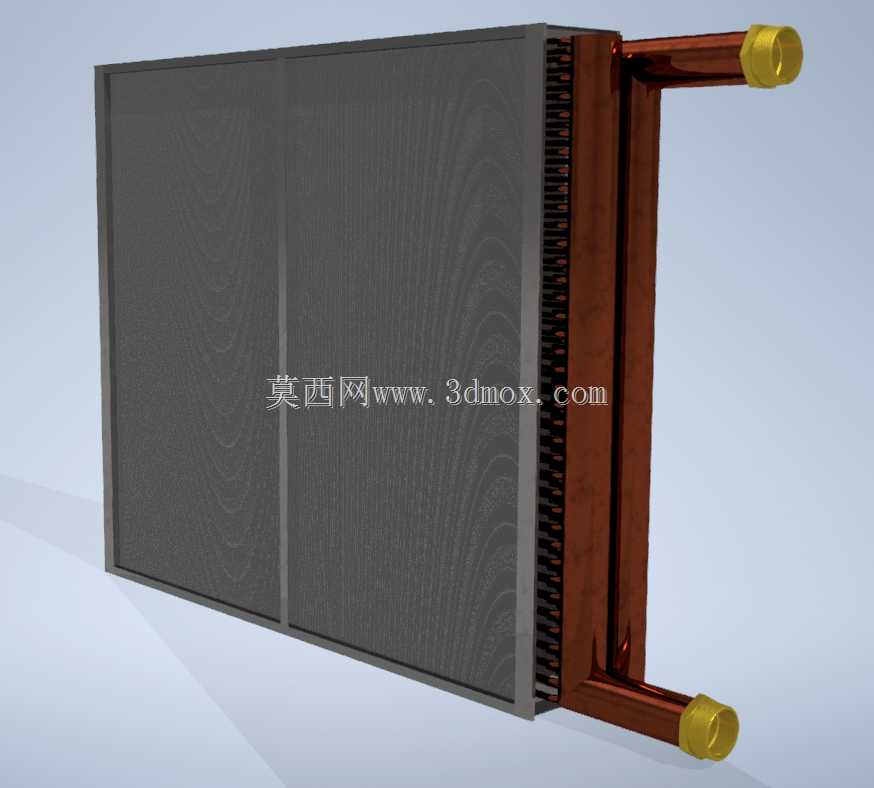

　　在食品热加工的巴氏杀菌生产线中，换热组件的性能直接决定了物料温控精度与系统能耗水平，这款UTA FCA10线圈正是针对连续式巴氏杀菌工况开发的沉浸式换热部件，区别于常规管壳式换热器的大体积结构，该线圈采用扁平面板式排布设计，可直接嵌入杀菌槽的腔体内壁安装，不需要额外占用车间的横向安装空间，适配现有中小型巴氏杀菌线的改造升级需求。从结构设计逻辑来看，这款线圈的主体换热面采用双层密排翅片结构，翅片与紫铜基管采用涨接工艺结合，接触热阻控制在极低水平，基管走程采用单进单出的同侧布管设计，进出口端预留了标准外螺纹接头，接头部位做了加厚处理，可直接对接现场的冷热媒管路，不需要额外焊接转换接头，降低现场安装的施工难度。

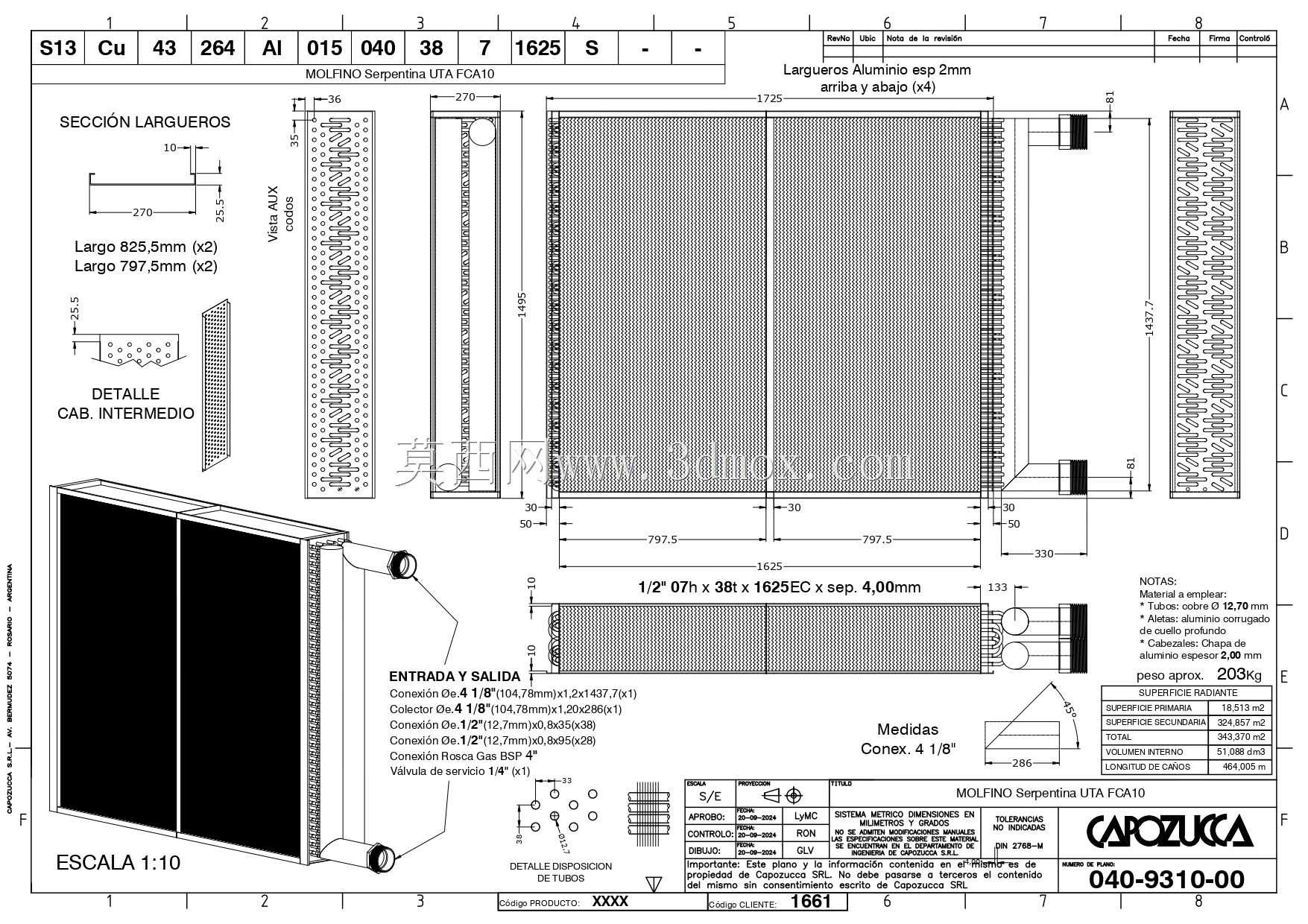

　　实际工况应用中，该线圈可根据杀菌工艺的温度曲线需求，通入热水、冷水或者冷媒介质，实现对杀菌槽内介质的快速升温、恒温保持与快速降温全流程温控，在巴氏杀菌的保温阶段，线圈表面的翅片可增大换热面积，让槽内水温波动控制在±0.5℃范围内，避免局部温度过高导致的物料营养流失，或是温度不足造成的杀菌不达标问题。从安装边界尺寸来看，这款线圈的主体换热面板为矩形薄型结构，厚度控制在120mm以内，可紧贴杀菌槽的侧壁安装，不会与槽内的物料输送网带、搅拌机构产生运动干涉，进出口管路从面板侧边垂直引出，引出长度预留了足够的管路保温层安装空间，现场施工时可直接在槽壁开孔穿管，配合密封法兰即可完成固定，不需要对原有槽体做大规模结构改动。

　　设计过程中针对食品生产场景的卫生要求，线圈所有与工艺介质接触的表面都做了钝化处理，翅片边缘做了折边钝化处理，没有尖锐毛刺，避免日常清洗维护时划伤操作人员，同时平整的翅片表面不容易积存物料残渣，配合CIP清洗系统可实现无死角冲洗，满足食品加工设备的卫生规范要求。在HVAC系统的屋顶换热单元、小型蒸发式冷凝器的改造场景中，这款线圈也可作为通用换热部件使用，只需要根据系统的换热功率需求调整介质流量，即可适配不同的温控需求，其扁型结构可嵌入空调机组的表冷段安装，替代原有笨重的管排结构，降低机组整体重量。

　　不同于常规圆形盘管的换热不均问题，这款线圈的基管采用等间距平行排布，每一段管路的介质流速保持一致，整个换热面板的表面温度差控制在2℃以内，不会出现局部过冷或者过热的问题，在作为冷却器线圈使用时，可避免局部结露滴水的问题，适配对温湿度控制精度要求较高的生产车间空调系统。结构强度方面，线圈的翅片与基管连接部位做了加固处理，侧边设置了一体式安装边框，边框上预留了标准安装孔位，可通过螺栓直接固定在设备内壁，长期承受介质流动带来的振动也不会出现翅片倒伏、管路松动的问题，使用寿命比普通绕片式盘管提升40%以上。针对不同工况的防腐需求，线圈表面可根据使用场景做不同的涂层处理，在普通水系统工况下采用清漆防护即可，在带有弱腐蚀性介质的工况下可做环氧树脂涂层，避免管路长期使用出现腐蚀泄漏的问题。
