暖通空调系统用翅片式热交换装置

　　这类翅片管束结构的热交换装置，是商用暖通空调、屋顶式空调机组、工业制冷系统里的核心换热部件，日常在商超中央空调外机、工厂工艺冷却段、数据中心辅助散热单元里都能见到同结构产品，核心作用是实现两种流体之间的热量传递，既可以在制冷循环里作为蒸发器带走载冷介质的热量，也能切换工况作为冷凝器将系统热量散到外界空气侧。

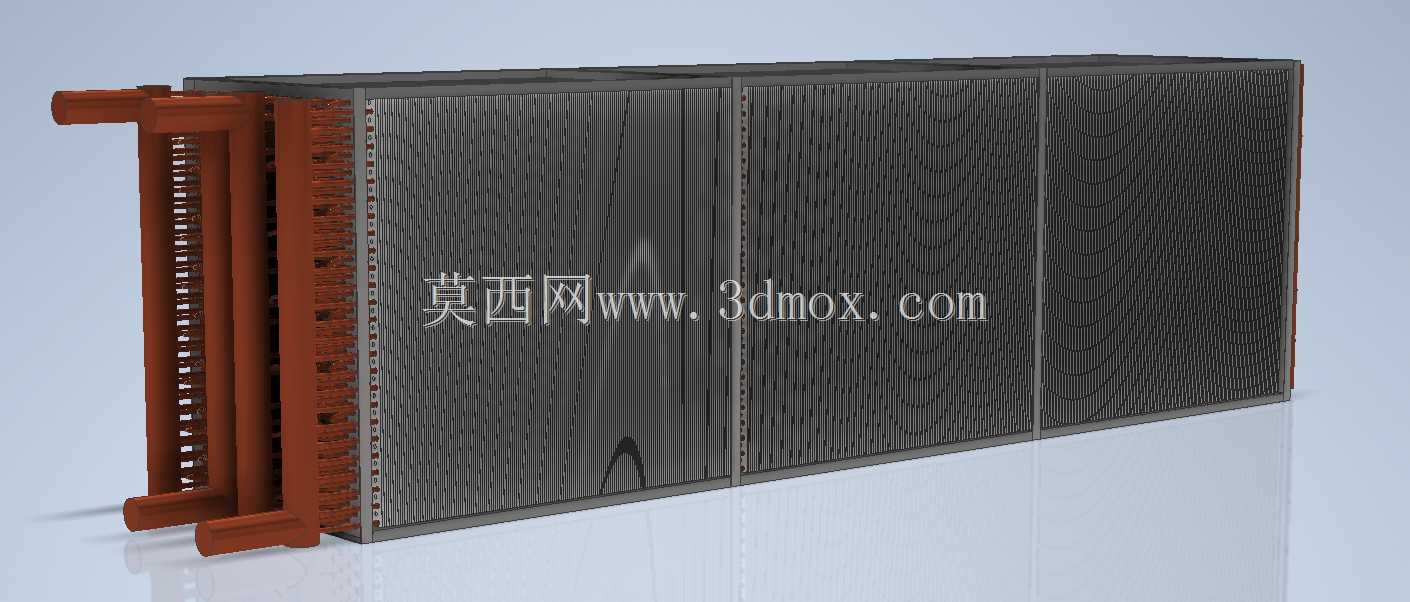

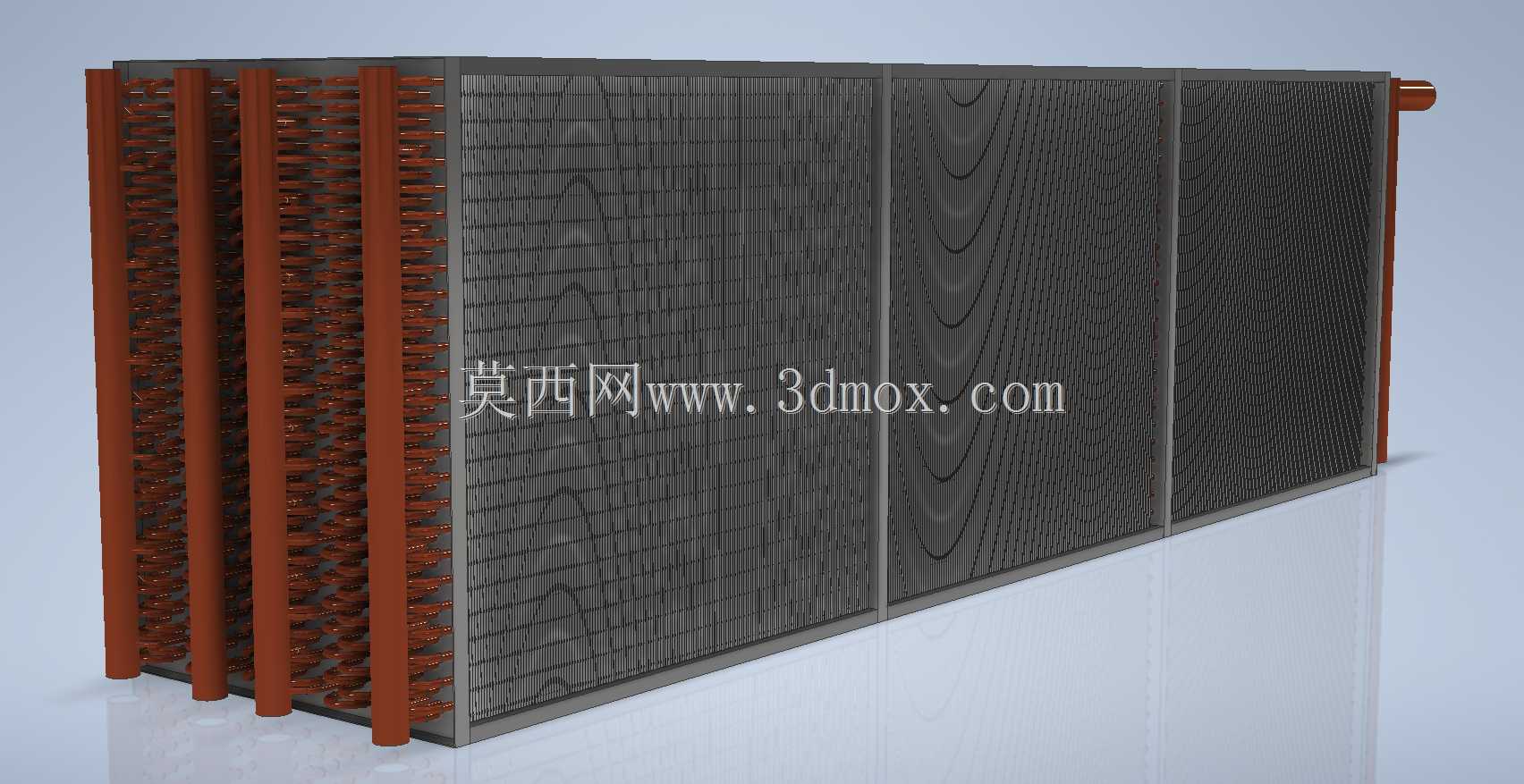

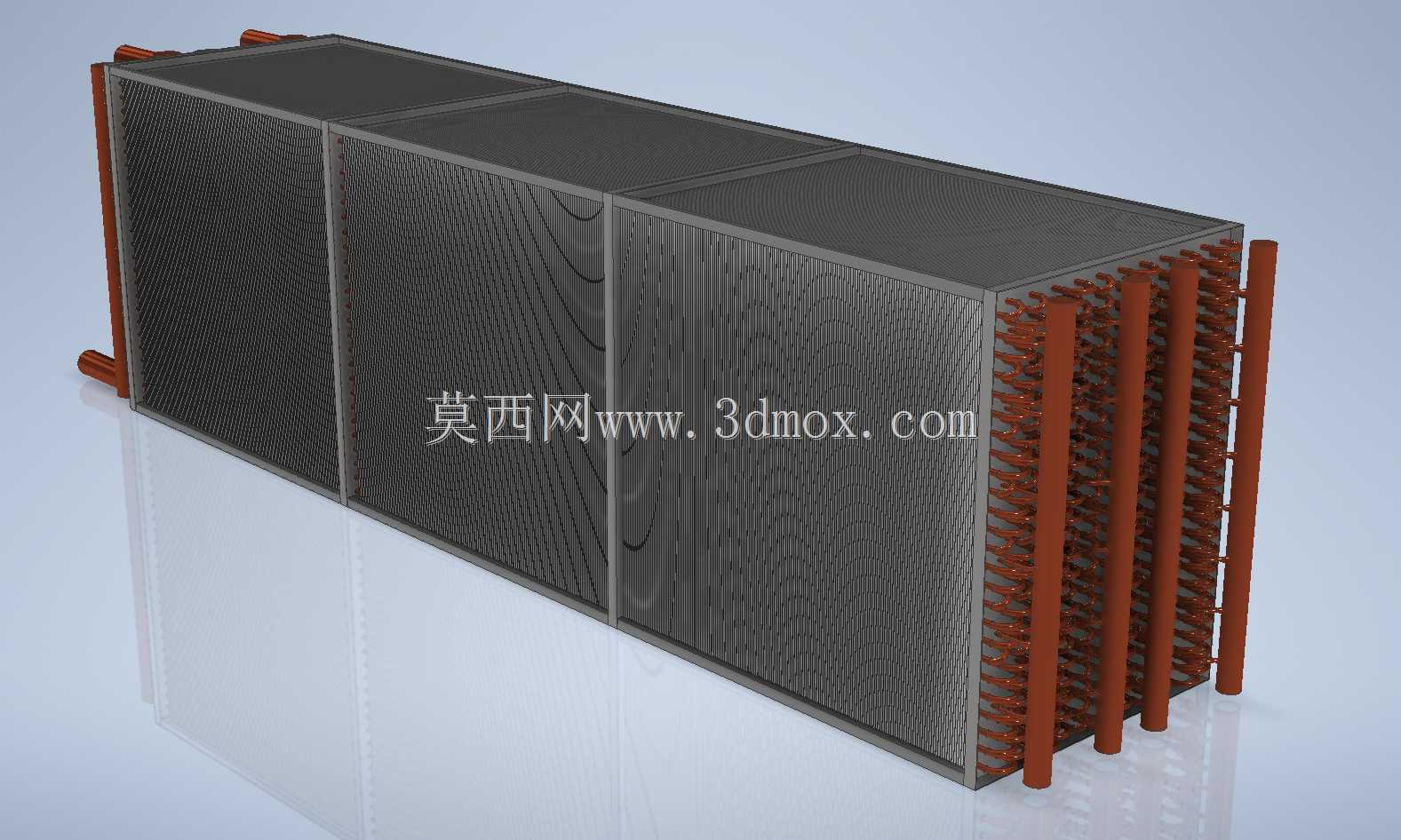

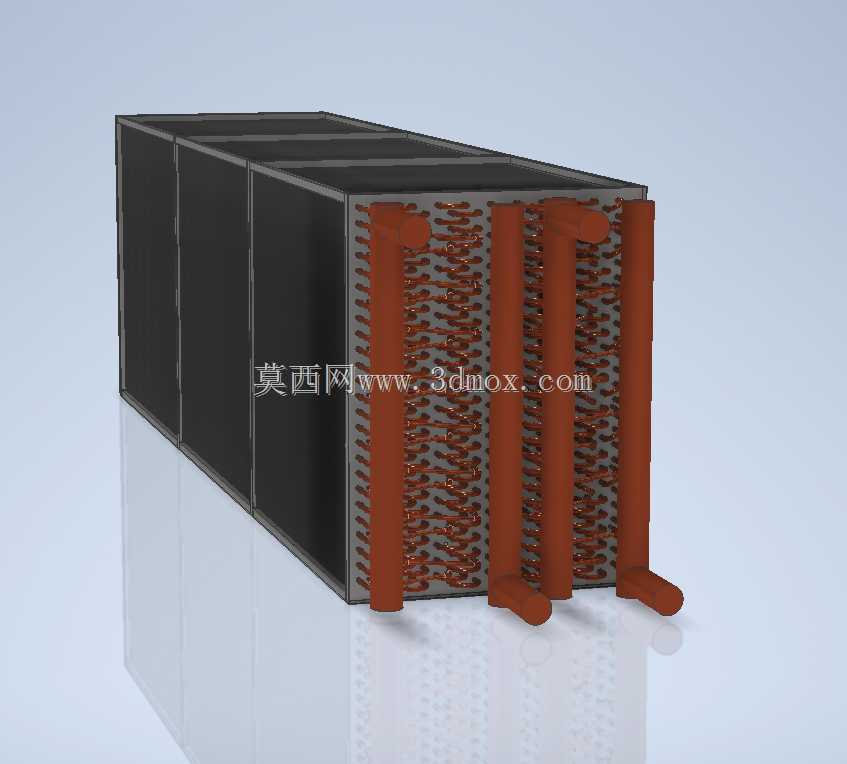

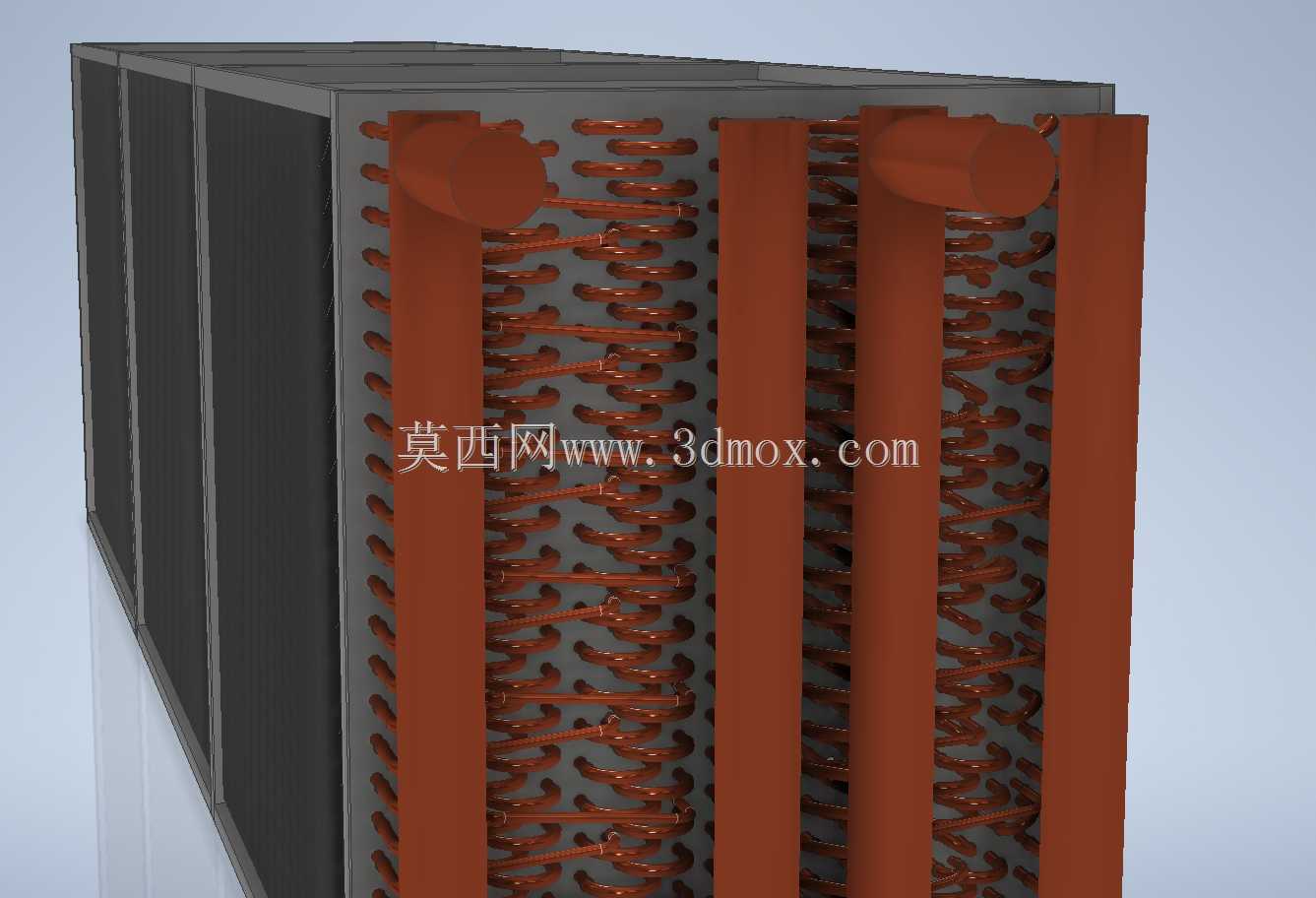

　　从结构设计逻辑来看，该装置采用多段模块化拼接的布局思路，单组芯体采用平直翅片搭配穿片式铜质管束的结构，翅片采用连续冲压的铝箔或者镀锌钢板材质，通过机械胀管工艺让管束和翅片紧密贴合，最大程度降低接触热阻，保证换热效率。管束采用多排错列排布，相比顺排结构能大幅提升空气侧的扰动，减少换热死区，同时管束两端伸出的集管段预留了管路焊接接口，现场安装时可以直接对接系统的冷媒管路或者冷却水管路，不需要额外对芯体进行二次加工。

　　在实际安装场景中，这类模块化拼接的结构适配性很强，单段芯体的尺寸可以根据机组框架的内部安装边界灵活调整，多段拼接后可以适配不同风量、换热量的机组需求，不需要重新开模制作整套芯体，能大幅缩短非标机组的设计生产周期。芯体两侧的边框采用折边镀锌钢板制作，边框上预留了标准的安装孔位，可以直接通过螺栓固定在空调机组的框架内，安装时需要注意预留管束侧的管路操作空间，一般在集管外侧预留不小于300mm的操作距离，方便后期进行管路焊接、检漏以及维护作业。

　　从功能特性上看，这种紧凑式翅片结构的热交换装置，空气侧阻力相对较低，适配常规的离心风机或者轴流风机的风压范围，不需要额外配置高风压风机就能满足风量穿过芯体的需求，能降低整个空调系统的风机能耗。管束内部可以根据工况需求走冷媒、冷冻水或者乙二醇溶液，适配不同温区的换热需求，在制冷工况下，翅片间距设计会考虑凝露排水的需求，不会因为翅片间距过小导致冷凝水挂桥堵塞风路，影响换热效果；在作为冷凝器使用时，翅片表面会做亲水或者防腐处理，应对户外高湿、高粉尘的使用环境，延长芯体的使用寿命。

　　设计这类换热装置的三维模型时，需要重点关注管束和翅片的装配关系，胀管后的管束外径和翅片翻边孔的过盈量要控制在合理范围，过盈量太小会导致接触热阻过大，换热效率不达标，过盈量太大则容易在胀管过程中导致翅片变形、管束开裂。同时要注意集管和管束的焊接位置定位，避免出现管路干涉，多段芯体拼接时要保证相邻芯体的边框贴合紧密，防止出现漏风的旁通问题，影响整体换热效率。另外在模型中要明确标注安装孔位的定位尺寸、管束接口的管径和伸出长度，方便结构设计师在进行整机布局时直接调用，不需要反复核对芯体的安装边界，减少整机设计时的干涉问题。

　　在实际工程选型中，这类热交换装置的换热量可以通过调整管束排数、翅片间距、管束管径来灵活匹配，比如在高温高湿的南方地区，会适当加大翅片间距，减少凝水堵塞的概率；在粉尘较多的工业厂区使用时，会在芯体进风侧预留过滤器的安装空间，同时将管束排布做适当调整，方便后期进行高压水冲洗清洁，避免翅片积灰导致风阻上升、换热效率衰减。日常维护中只需要定期清理翅片表面的积尘，检查管束接口处是否有冷媒或者水的泄漏，就能保证设备长期稳定运行，整体结构可靠性高，是暖通制冷领域应用非常广泛的一类换热结构。
