SMA射频同轴转接连接器三维结构设计

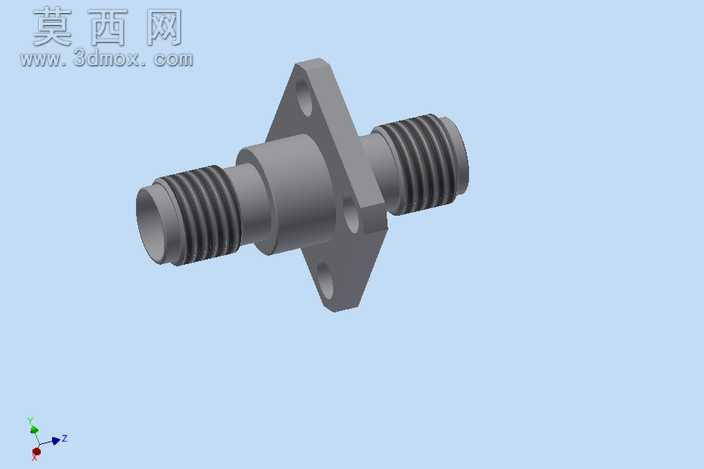

本作品为SMA型射频同轴转接适配器的三维参数化建模成果，建模过程严格遵循射频连接器行业通用尺寸规范，以保证结构的可加工性与实际装配适配性。建模初期先梳理产品核心功能逻辑：该器件用于两段SMA接口射频线缆或模块的信号贯通转接，需同时满足机械固定可靠、射频信号传输阻抗连续的双重要求，因此建模时优先确定中心轴线为全局设计基准，所有结构特征均围绕该轴线对称排布。首先构建两端外螺纹接口段，精准还原SMA公头标准外螺纹的牙型、螺距与有效啮合长度，螺纹收尾处做平滑过渡处理，避免实际使用中出现螺纹咬合卡滞的问题；接口内部预留介质安装腔与内导体定位槽，保证装配后内导体的同轴度误差控制在射频传输要求的公差范围内。中部设计带安装孔的菱形法兰固定结构，四个安装孔沿法兰中心对称分布，孔位尺寸匹配标准M2.5安装螺钉，法兰与两端筒体的衔接处做圆角过渡处理，既消除机械加工的应力集中点，也提升整体结构的抗弯折强度。筒体部分做等径设计，壁厚均匀一致，既满足结构强度要求，也避免壁厚突变导致的注塑或机加工变形问题。建模全程采用参数化草图驱动特征的方式，所有关键尺寸均设置可编辑参数，方便后续根据不同使用场景调整接口长度、法兰尺寸等规格。材质渲染阶段，为整体结构赋予哑光金属质感，模拟不锈钢机加工件的表面处理效果，螺纹牙底做轻微暗化处理还原真实加工纹理，法兰安装孔边缘做倒角高光处理，突出机加工倒角的工艺特征；渲染时采用柔和的侧向打光，清晰展现法兰的安装定位结构、两端螺纹的牙型细节以及筒体的同轴度特征，同时添加三维坐标系标识明确模型的空间方位，方便使用者快速识别装配方向。整体结构无冗余特征，所有倒角、退刀槽等工艺细节均按照实际机加工要求设计，模型可直接导出用于工程图生成、3D打印样件验证或者射频性能仿真分析，能够为射频通信设备的结构设计提供精准的三维参考。
