射频同轴单刀双掷开关结构设计

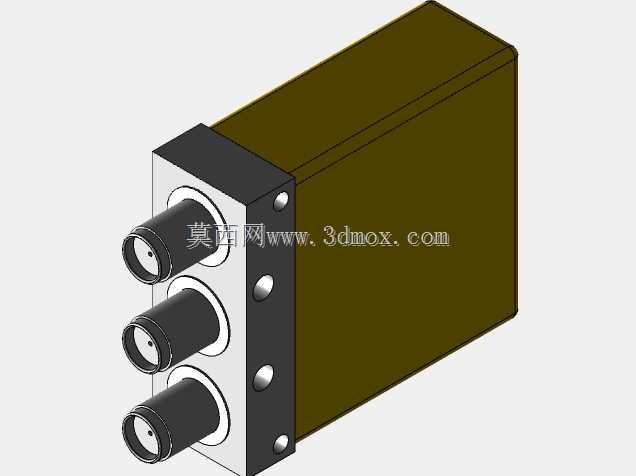

　　在射频测试系统与微波通讯链路搭建过程中，信号通路的自动切换是绕不开的工程环节，这款单刀双掷同轴开关正是为该类场景设计的核心通路切换器件。从整机结构来看，器件采用长方体封闭式金属壳体作为主体承载结构，壳体一侧为接口安装面板，面板上垂直排布三个同轴射频连接器，三个接口沿面板纵向等距布置，其中一个接口作为公共信号端，另外两个接口作为两路独立的信号输出/输入端，内部通过电磁驱动或者机械自锁的切换机构，实现公共端与两路通道之间的导通状态切换，无需人工插拔线缆即可完成不同测试链路、不同天线通道、不同被测设备之间的信号路由切换。

　　从实际部署场景来看，这类器件大量应用在微波暗室的自动化测试台、基站射频前端的通道备份系统、多频段信号采集设备的通路选通单元中。传统人工更换射频线缆的操作方式，不仅反复插拔会磨损连接器内芯、引入接触损耗，在高低温试验箱、屏蔽暗室这类人员不便频繁进出的环境中，手动操作的效率极低，而且每次重新接线后线缆的弯折角度、接头拧紧力矩的差异，都会引入额外的驻波比波动，影响测试结果的重复性。集成该同轴开关之后，整套测试链路可以一次性完成接线，通过外部控制电平即可完成通路切换，全程保持线缆连接状态固定，链路的相位一致性与插入损耗稳定性都能得到有效保障。

　　结构设计层面，这款器件的壳体采用整块金属铣削加工后拼接封盖的形式，而非薄钣金折弯成型，这种设计思路首先是为了保证壳体的结构刚性，在面板上加工三个高精度的连接器安装孔时，整块基材的形位公差更容易控制，能够保证三个同轴接口的轴线平行度、接口端面与面板的垂直度都满足射频连接器的安装要求，避免接口歪斜导致电缆接头安装后出现侧向应力，长期使用后出现内导体接触不良的问题。同时封闭的金属壳体能够形成完整的电磁屏蔽腔，一方面阻断外部空间的电磁干扰串入内部射频通路，另一方面也避免开关内部切换动作产生的电磁辐射泄漏到外部链路中，在多通道密集排布的测试机柜中，这种屏蔽设计能够大幅降低通道之间的信号串扰，保证弱信号测试的精度。

　　接口面板上除了三个射频连接器之外，还沿侧边纵向布置了四颗安装固定螺钉，将前面板与主壳体锁紧，这种布局让面板的受力均匀分布在四个角位，当操作人员拧紧SMA型电缆接头时，拧紧力矩产生的载荷可以通过四颗螺钉均匀传递到整个壳体，不会出现面板局部变形翘起的情况。主壳体的棱角做了小倒角处理，没有尖锐的锐边，在机柜内密集安装时不会划伤相邻器件的线缆外皮，也能避免装配人员布线时被割伤。

　　从安装边界与尺寸配合的角度考量，这类同轴开关的宽度与深度尺寸适配标准通讯机柜的内部安装间距，壳体的背面通常预留有控制引脚或者低频控制插座，用于接入驱动电压与切换控制信号，安装时既可以通过壳体底部的安装孔固定在测试台的金属底板上，也可以搭配专用的机架安装套件并排固定在标准19英寸机柜的机架层板上。三个接口沿纵向排布的设计，让相邻接头之间预留出足够的扳手操作空间，使用标准SMA扭力扳手拧紧接头时，不会出现相邻接头互相干涉、扳手无法卡入的问题，就算是搭配弯折式的半刚性射频线缆，接头尾部的弯折段也有充足的走线空间，不会出现线缆过度弯折导致驻波比升高的情况。

　　内部结构的设计上，开关的切换触点被完全封闭在金属壳体的内腔中，射频传输路径的特性阻抗全程保持50欧姆匹配，从接口的内导体到内部切换簧片的过渡段，线径与腔体间距都经过阻抗匹配校核，避免在通路中出现阻抗突变点，从而保证在工作频段内插入损耗低、驻波比小、通道间隔离度满足指标要求。整体结构没有外露的运动部件，切换动作全部在密封腔体内完成，长期使用过程中灰尘、潮气无法进入接触区域，触点的接触可靠性远高于外接式的手动切换器件，能够承受数百万次的切换循环而不出现性能劣化，完全满足自动化测试系统长时间连续运行的使用需求。
