立式多接口承压罐体工业设备结构

　　该立式承压罐体结构，主要面向化工流体中转、小型换热介质存储、制药行业料液暂存等场景设计，可适配常压至中低压的流体工况，在中小型生产车间的流体输送链路中承担缓冲、暂存、气液分离的核心作用。从结构设计逻辑来看，罐体主体采用等径圆柱形筒体搭配标准椭圆形封头的组合形式，这种结构选型并非随意设定，圆柱形筒体在承压状态下应力分布均匀，不会出现方形结构的应力集中拐点，椭圆形封头则能在保证承压能力的前提下，降低罐体整体高度，压缩顶部安装空间，同时避免平底封头易积料、排净困难的问题。

　　罐体支腿采用三点式支撑结构，支腿与下封头的连接位置做了局部补强处理，每根支腿底部带有方形安装脚板，脚板上预留螺栓安装孔，安装时可直接通过膨胀螺栓与车间混凝土地面或设备钢平台固定，支腿的高度设计充分考虑了底部排液操作空间，预留出足够的阀门安装与管路对接余量，避免后期管路排布时出现操作空间不足的问题。

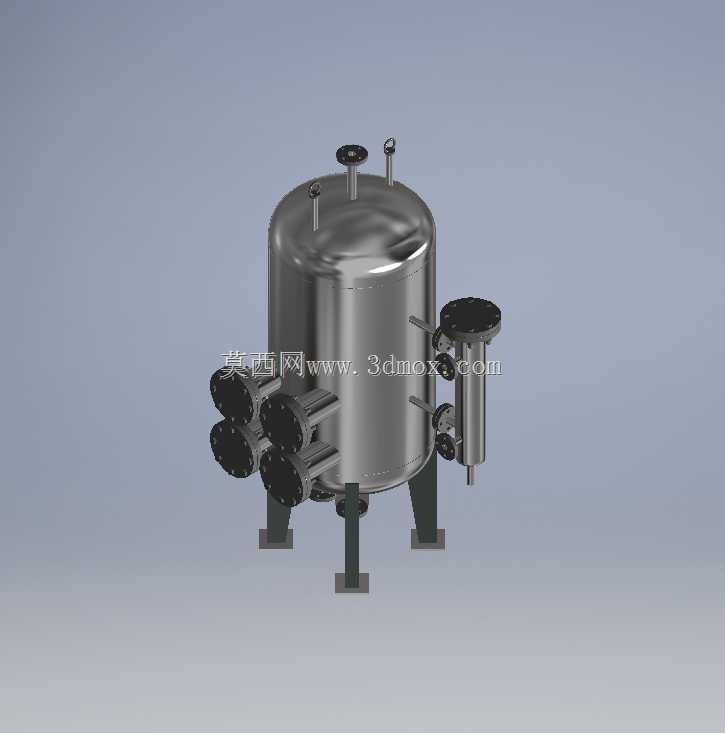

　　接口布局是该结构设计的核心考量部分，罐体侧面下部集中布置了多组同规格法兰接口，这类接口可根据实际工艺需求，分别作为进料口、出料口、循环介质进出口、备用接口使用，集中排布的设计一方面减少了罐体表面的开孔补强数量，降低筒体焊接变形风险，另一方面也方便现场管路的集中排布，减少管路弯折，降低流体输送阻力。罐体侧面单独设置的旁通立式结构，可作为液位计安装腔或者小型气液分离腔使用，上下接口与罐体连通，可实时反馈罐内液位高度，避免满溢或者抽空问题。

　　罐体顶部的接口做了差异化规格设计，分别预留了人孔/手孔安装位、安全阀接口、放空口、压力表接口，其中大口径法兰接口为检修手孔，可在设备停机维护时，供操作人员进入罐体内部清理残留物料、检查内壁腐蚀情况，小口径接口分别对应安全附件的安装，保证设备运行过程中的压力可控，超压时可通过安全阀自动泄放，避免罐体出现超压爆裂风险。

　　建模过程中，所有法兰接口均采用标准管法兰尺寸匹配，法兰的螺栓孔数量、孔径、密封面形式均符合常用管路连接标准，可直接与现场标准管路对接，无需额外制作转换接头。筒体与封头的焊接位置做了焊缝结构预留，建模时保留了焊接坡口的结构细节，方便后续出工程图时直接标注焊接要求，指导车间下料焊接。罐体的壁厚设计根据常规承压工况做了等壁厚处理，在接口开孔位置均做了补强圈结构建模，弥补开孔造成的筒体强度损失，保证整体结构的强度冗余。

　　从安装边界来看，该罐体的整体占地尺寸由支腿的安装跨距决定，安装时需保证支腿脚板的水平度，避免因安装倾斜导致罐内液位检测不准、排料不净的问题，顶部接口的安装空间需预留出阀门操作、安全附件校验的操作距离，侧面接口的排布方向可根据现场管路走向调整法兰的安装角度，适配不同车间的管路布局需求。设备整体的重心位于罐体中下部，三点式支撑结构可保证即使在侧面连接较重管路阀门的情况下，也不会出现倾覆风险，无需额外做斜撑加固，减少现场安装的工作量。

　　在实际应用中，该结构可根据输送介质的特性调整内壁处理要求，若用于食品、制药行业的物料存储，可在内壁增加抛光处理的结构示意，若用于腐蚀性介质存储，可在建模时调整衬层结构，整体模型的参数化特征清晰，可通过调整筒体直径、高度、接口规格快速适配不同的容积需求，缩短同类型设备的建模周期。
