多拐法兰连接式曲轴传动结构设计

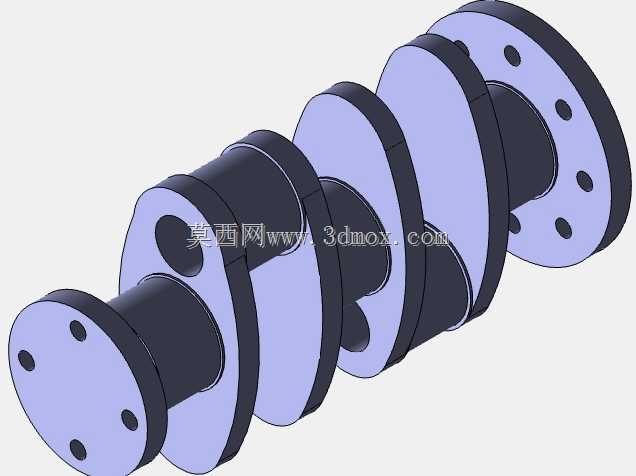

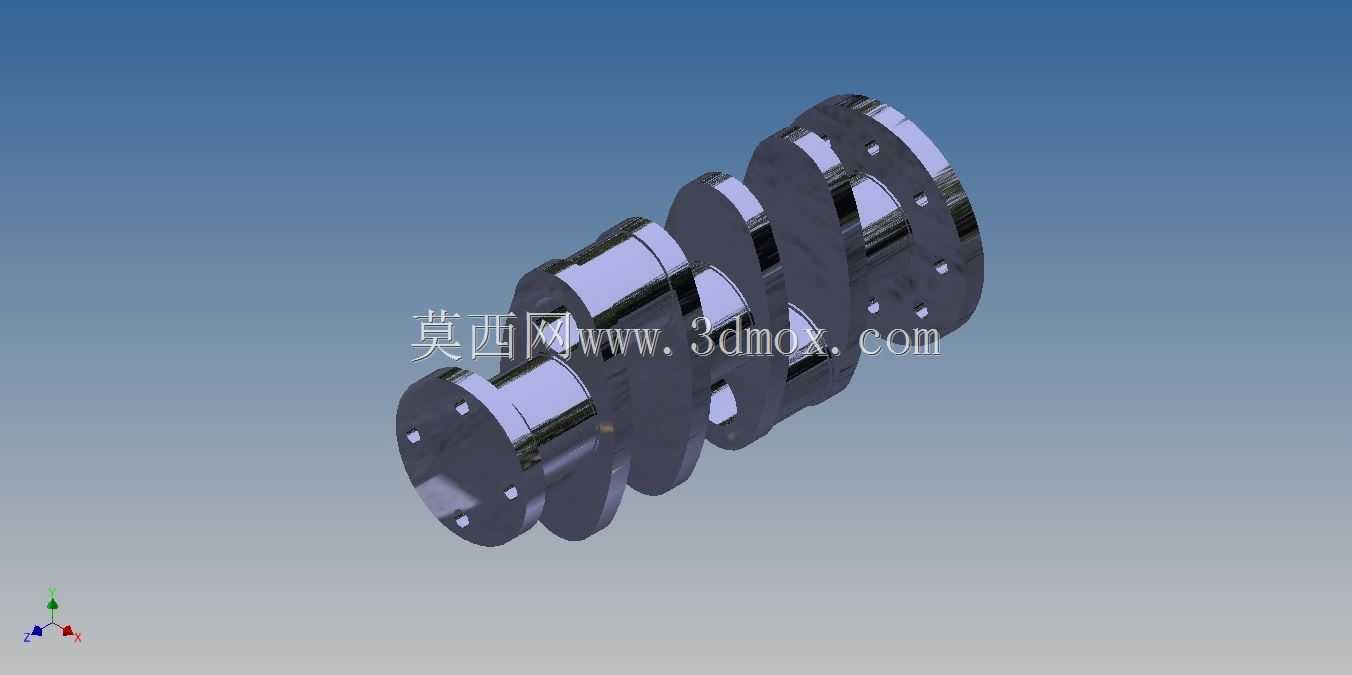

　　两端的连接法兰采用端面均布螺栓孔的设计，输入端法兰可直接连接飞轮或者联轴器，输出端法兰可适配动力输出轴或者齿轮传动结构，法兰端面的定位止口采用H7级公差配合，能保证装配时的同轴度误差控制在0.02mm以内，避免连接后出现偏心偏载的问题。曲拐部分的主轴颈与连杆轴颈采用大圆角过渡设计，过渡圆角半径按照轴颈直径的1/10取值，能大幅降低应力集中系数，避免长期交变载荷下在轴颈过渡位置出现疲劳裂纹。轴颈表面设计有均匀分布的润滑油孔，油孔走向沿着曲拐内部的斜向通道布置，可将主油道的压力润滑油直接输送到连杆轴颈的摩擦表面，保证运转时连杆瓦与轴颈之间能形成稳定的油膜，减少干摩擦磨损。在往复式动力设备的传动链路里，曲轴始终是把活塞的直线往复运动转化为旋转扭矩输出的核心承载部件，本次设计的多拐法兰连接式曲轴，主要适配中小排量的往复式压缩机、小型内燃机以及高压柱塞泵的动力端结构，这类应用场景普遍要求部件能承受周期性交变载荷，同时保证旋转过程中的动平衡精度，避免运行时出现异常振动导致整机寿命折损。从结构设计逻辑来看，这款曲轴采用三曲拐对称布置方案，相邻曲拐的夹角按照做功间隔角均匀分配，能有效抵消各缸活塞往复运动产生的一阶、二阶惯性力，减少整机运行时的不平衡力矩。

　　从安装边界来看，这款曲轴的轴向定位依靠中间主轴颈两侧的止推面实现，止推面的平面度公差控制在0.01mm以内，能限制曲轴运转时的轴向窜动量在0.1-0.3mm的合理区间内，避免轴向窜动过大导致齿轮啮合偏磨或者密封件损坏。各主轴颈的同轴度公差按照IT5级精度设计，装配时可直接适配分体式滑动轴承座，不需要额外做配磨加工就能满足装配间隙要求。在实际应用场景中，这类曲轴可直接配套三缸往复式柱塞泵，用于高压清洗设备、油田小型注水泵的动力端，也可适配小型三缸内燃机作为通用动力设备的核心传动部件，相比单拐或者双拐曲轴，三曲拐的结构输出扭矩更均匀，运转时的转速波动更小，能有效降低配套设备的振动噪声。

　　设计过程中充分考虑了加工工艺性，所有轴颈的加工面均采用同一基准定位，可在一次装夹中完成全部主轴颈的磨削加工，减少装夹误差带来的精度偏差；法兰上的螺栓孔采用位置度公差约束，孔位位置度公差控制在0.05mm以内，装配时不需要铰孔就能实现螺栓的顺利穿装，降低现场装配的难度。曲拐的平衡块与曲轴本体采用一体化锻造结构，相比装配式平衡块，一体化结构的连接强度更高，能承受更高的极限转速，不会出现平衡块松动脱落的风险，平衡块的重心位置经过精确计算，可在曲轴动平衡测试时减少去重或者配重的工作量，提升加工效率。

　　在结构强度校核层面，针对额定工况下的最大爆发压力、往复惯性力、旋转离心力做了有限元仿真分析，轴颈位置的最大应力出现在连杆轴颈的油孔边缘，应力值远低于材料的疲劳极限，能满足连续运转12000小时的设计寿命要求。油孔的孔口位置做了倒圆角处理，避免油孔边缘的应力集中成为疲劳断裂的起始点。另外，曲轴两端的轴伸位置设计有密封安装槽，可适配骨架油封实现旋转密封，防止润滑油从轴端泄漏，密封槽的尺寸公差按照国标骨架油封的安装要求设计，不需要额外修改就能直接采购标准密封件进行装配，减少非标密封件的采购成本。
