带滚珠丝杠的伺服电动执行机构结构

　　这套传动执行结构的核心是将伺服单元的旋转输出通过行星减速段增扭后，转化为丝杠副的精准直线位移，在非标自动化产线的工位进给、工装夹具的压紧定位、检测设备的探针驱动等场景中应用广泛，相比气动执行元件，它能实现任意位置的停留与微米级的位移控制，相比液压执行结构又省去了油路布设与介质维护的麻烦，在小载荷高精度的直线驱动场景里替代传统驱动方式的趋势非常明显。

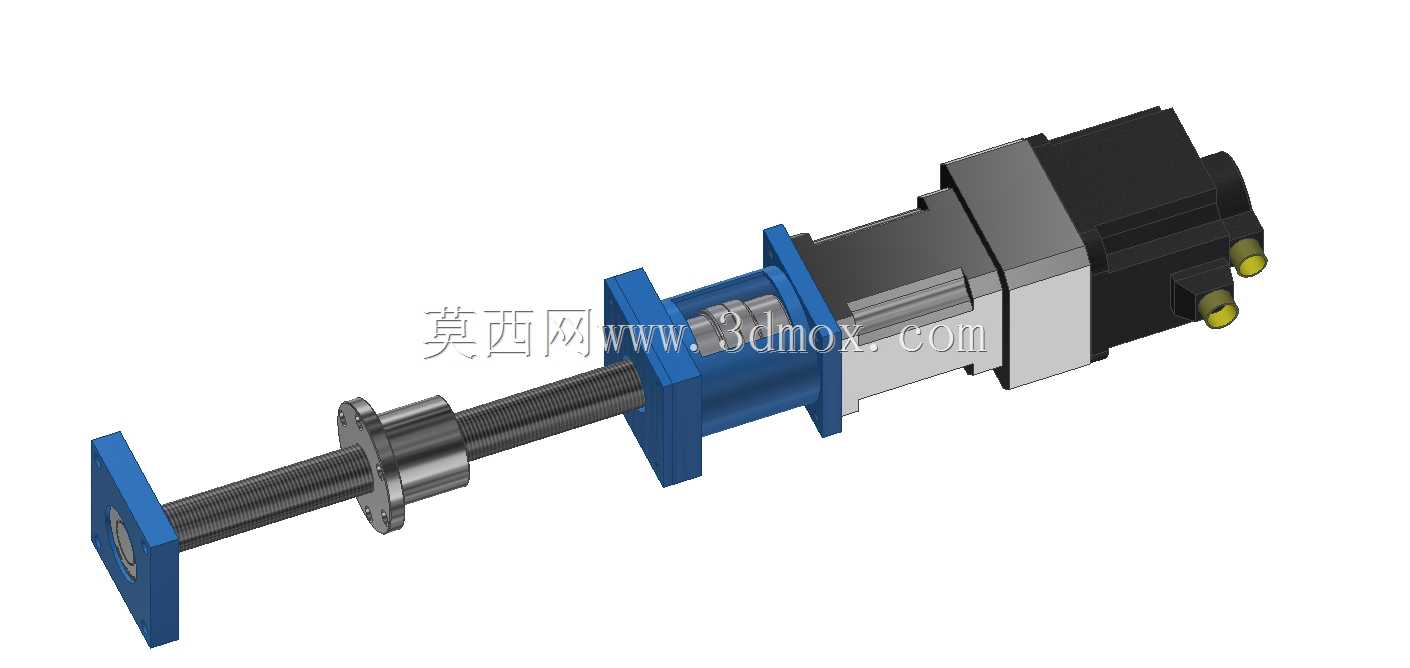

　　从结构布局来看，驱动端采用标准伺服安装接口，输出轴与行星减速箱的输入太阳轮直接耦合，减速箱的输出端通过刚性联轴器与滚珠丝杠的轴端连接，整个传动链的同轴度通过两端的轴承座与中间的支撑法兰保证，丝杠副选用法兰式单螺母结构，螺母座与输出端的安装法兰直接固连，当丝杠旋转时，螺母带动安装法兰沿着轴向做直线运动，两端的方形安装板分别作为设备固定端与负载连接端，固定端板上预留了沉头安装孔，可以直接固定在设备的安装基面之上，负载端板则设计了均匀分布的螺纹孔，方便连接不同的执行末端，比如压头、夹具、检测探头等部件。

　　设计过程中首先要考虑的是传动链的刚性匹配，伺服单元的额定扭矩经过减速箱放大后，要与丝杠副的额定动载荷、临界转速匹配，避免高速运行时出现丝杠挠曲变形，中间的蓝色支撑法兰除了承担减速箱的安装定位作用，还作为丝杠的中间支撑点，有效缩短了丝杠的悬伸长度，提升了整个传动结构的临界转速，让执行机构可以在更高的进给速度下稳定运行，不会出现共振问题。安装边界方面，整个结构的轴向总长度可以根据实际行程需求调整丝杠长度与支撑间距，径向最大尺寸出现在伺服驱动段与减速箱连接位置，安装时需要预留足够的径向操作空间，方便伺服线缆的连接与后期维护，两端安装板的孔位采用通用化设计，不需要额外加工转接板就可以直接适配多数自动化设备的安装基面，固定端板与支撑法兰之间的导向段，丝杠裸露部分可以根据使用场景选配防尘罩，避免加工碎屑、粉尘进入丝杠滚道造成磨损。

　　在实际选型应用时，需要根据负载的大小、运行速度、定位精度要求匹配对应的减速比与丝杠导程，大导程丝杠适合快进快退的工位移送场景，小导程丝杠则适合需要大推力、高精度微调的压紧、检测场景，整个结构的所有配合面都设计了定位止口，装配时不需要反复调整同轴度，只要按照止口定位锁紧连接螺栓就能保证传动链的同轴精度，降低了现场装配的调试难度。日常维护时只需要定期向丝杠滚道与轴承位置补充润滑脂，检查连接螺栓的预紧力即可，相比传统的气缸、液压缸结构，这套电动执行结构的维护成本更低，运行噪音更小，还可以通过伺服驱动器实时反馈运行位置、输出扭矩等参数，方便接入设备的整体控制系统，实现运行状态的实时监控与故障预警，在3C电子组装、小零件精密装配、实验室检测设备等对驱动精度、清洁度要求较高的场景中，这类集成式的电动执行结构已经成为主流的驱动选择。
