直流驱动微型振动涡轮结构设计方案

　　该微型涡轮结构适配小空间动力输出场景，常见于小型流体输送回路、桌面级实验动力装置、微型振动给料单元等对安装体积有严格限制的工况中，可在低功耗直流供电条件下实现稳定的振动与流体推动复合功能，填补了常规动力组件体积过大无法适配狭小安装位的应用空白。从功能实现逻辑来看，该结构将直流动力输入、涡轮传动、振动输出三个核心模块做了高度集成，摒弃了传统动力单元分体式装配的冗余结构，动力输入轴直接与涡轮转子组件衔接，减少了中间传动环节的能量损耗，同时在涡轮腔体外侧集成偏心配重结构，在涡轮转动推动流体的同时可输出稳定的高频微幅振动，无需额外加装振动发生组件，大幅压缩了整体结构的占用空间。

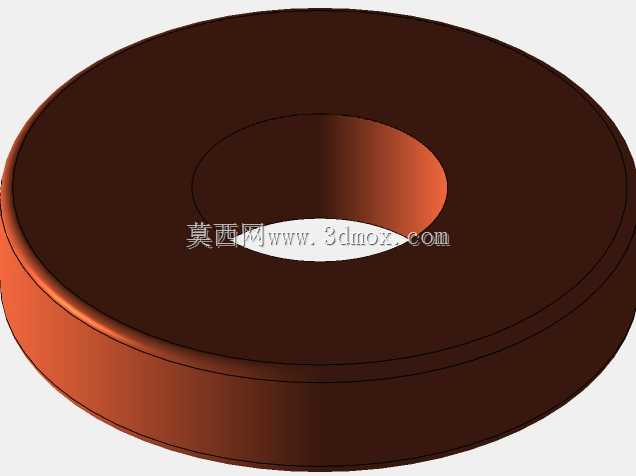

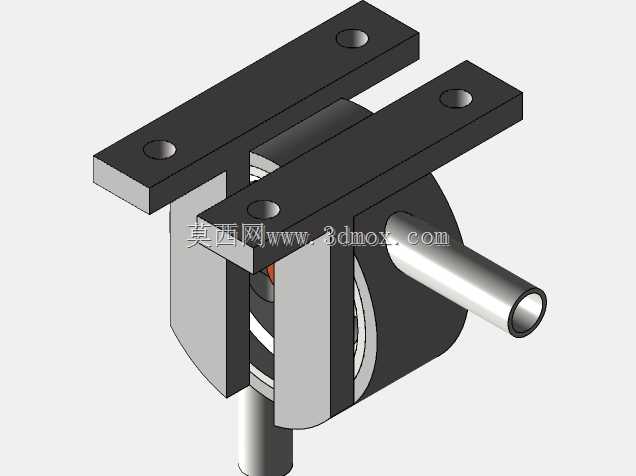

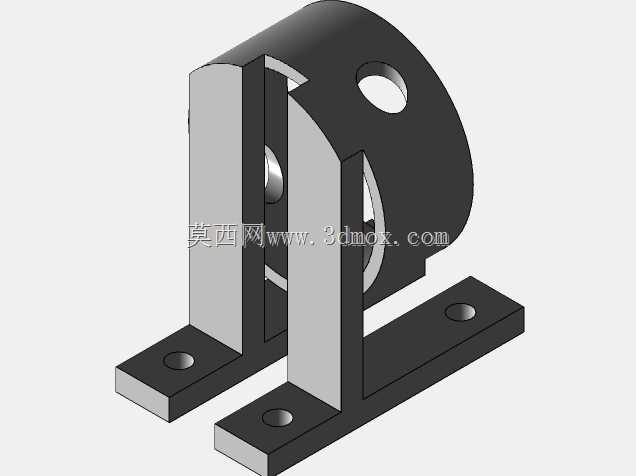

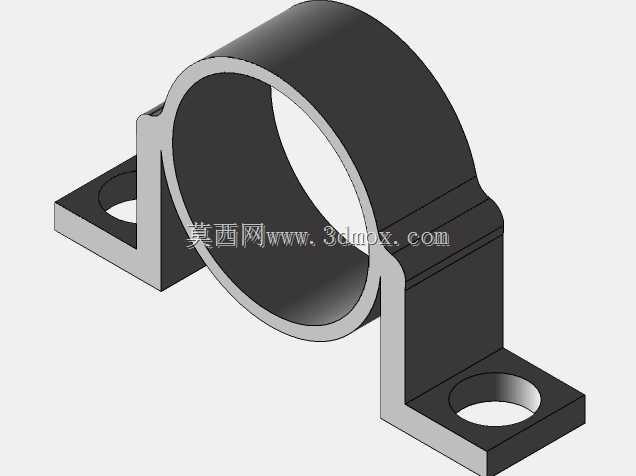

　　设计过程中优先考虑安装适配性，顶部设置的双平行安装支耳采用对称式布局，支耳上预留的两个安装通孔可直接适配M3规格的标准紧固件，安装孔中心距经过精准核算，可直接固定在宽度30mm以内的型材安装面或设备预留安装位上，无需额外加工转接板；支耳与下部涡轮腔体采用一体化连接结构，连接处做了圆弧过渡处理，避免应力集中导致的安装断裂问题，可承受设备运行过程中产生的持续振动载荷，不会出现连接部位松动的情况。

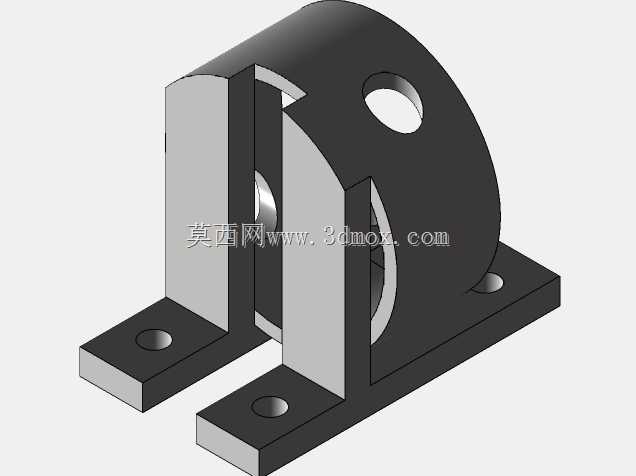

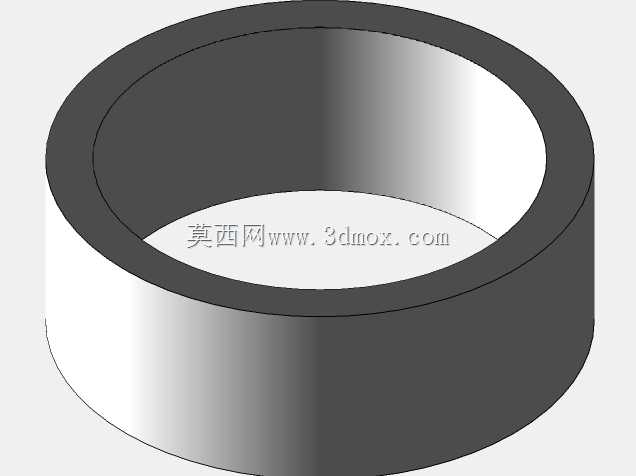

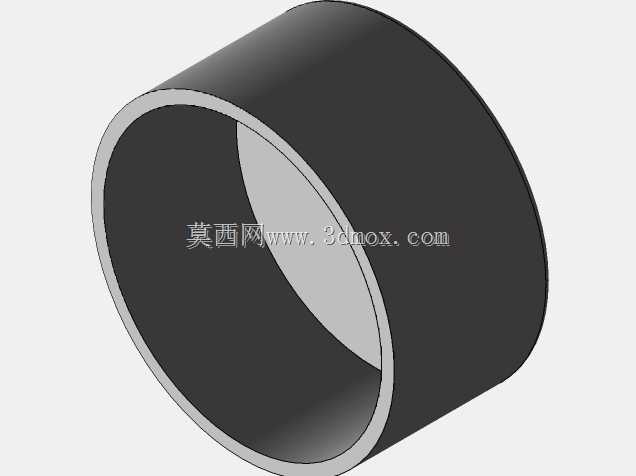

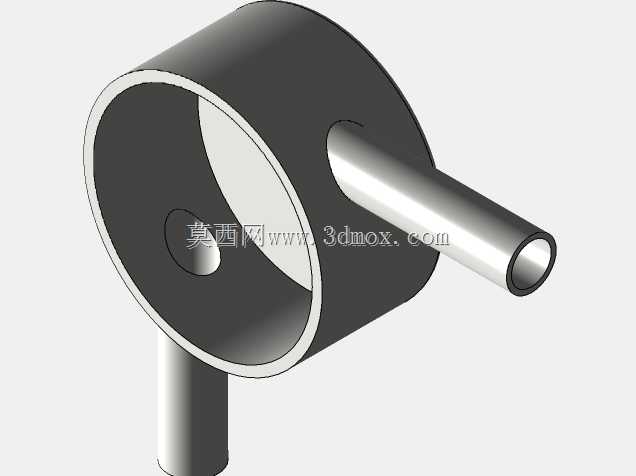

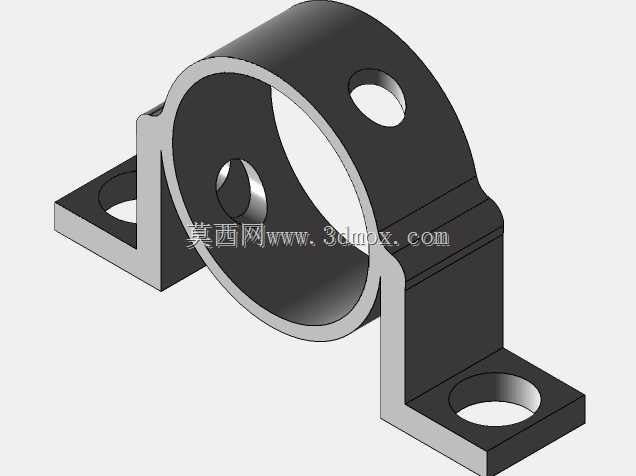

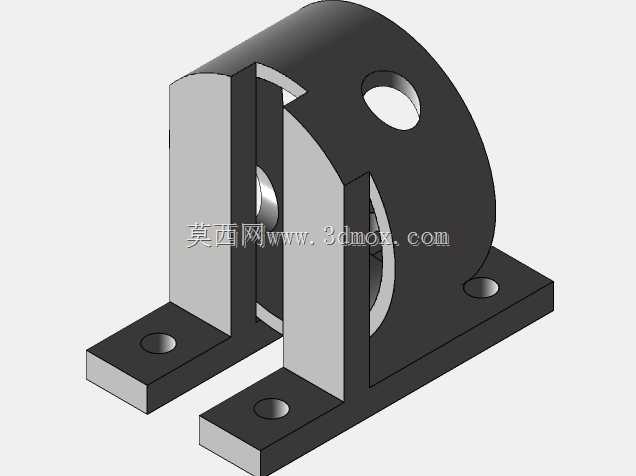

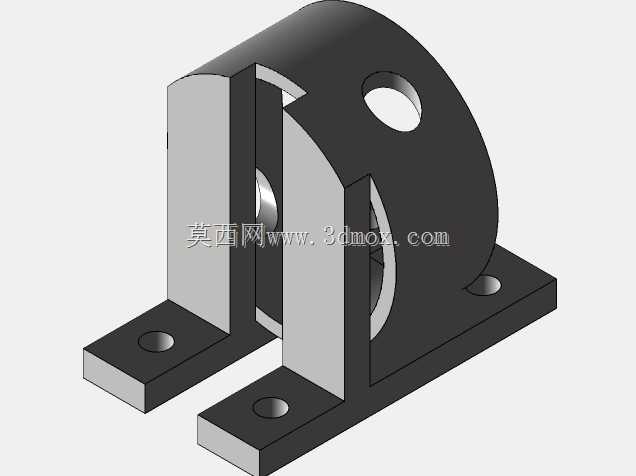

　　结构的核心涡轮腔体采用半开放包覆式设计，既可以对内部涡轮转子形成有效防护，避免外界杂物进入腔体卡滞转子，又预留了足够的流体进出通道，保证流体可以顺畅进入腔体被涡轮推动输出；动力输出轴采用空心轴设计，在保证轴体结构强度的前提下降低了整体转动惯量，可在直流动力输入下快速达到额定转速，同时空心轴内部可根据实际工况需求穿入信号线或小型导流管，拓展结构的适配场景。从安装边界来看，整体结构的最大外轮廓尺寸控制在极小范围内，横向最大宽度不超过40mm，纵向总高度不超过35mm，轴向伸出长度不超过50mm，可直接嵌入到小型手持设备、桌面实验装置、微型流体控制设备的内部预留空间中，不会占用过多设备内部布局空间；安装支耳的下表面与涡轮腔体的上表面保持严格的平面度公差，安装后可保证整体结构与安装面完全贴合，运行过程中不会出现偏载导致的异常磨损。

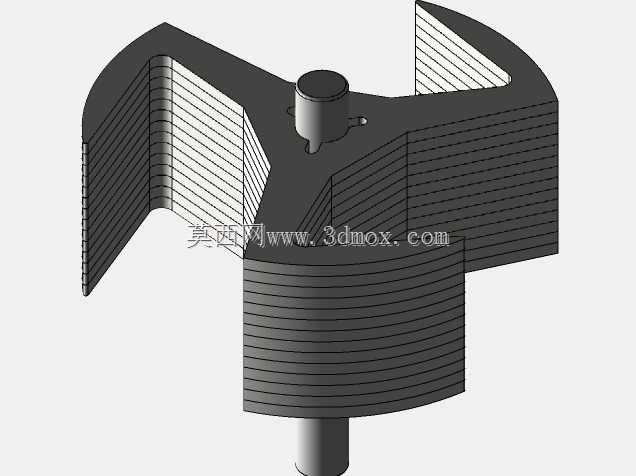

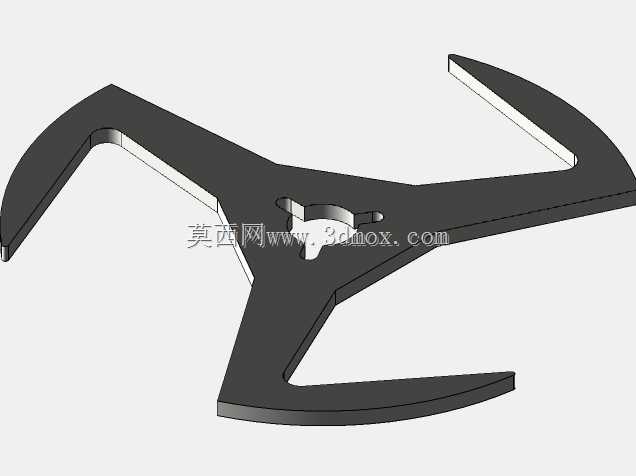

　　结构的振动输出幅值可通过调整涡轮转子上的偏心配重块位置进行适配，针对不同工况对振动幅度的需求，无需更换整体结构，仅需调整配重块的固定位置即可实现振动参数的调整，大幅降低了不同场景下的适配改造成本；涡轮转子与腔体之间的配合间隙经过精准核算，既保证转子转动过程中不会与腔体内壁发生摩擦，又尽可能缩小间隙提升流体推动效率，减少流体回流造成的能量损耗。在材质适配方面，该结构的安装支耳与腔体部分可根据使用场景选择工程塑料或铝合金材质，针对有轻量化需求的场景可选用高强度工程塑料一体注塑成型，进一步降低整体重量，针对有耐高温、耐磨需求的工况可选用铝合金材质机加工成型，提升结构的使用寿命；动力输出轴采用不锈钢材质，具备良好的防锈能力与结构强度，可承受长期转动带来的磨损。该结构的设计完全围绕小空间复合动力输出需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现与安装适配，不管是用于微型泵的动力核心，还是小型振动设备的动力单元，都可以直接套用该结构进行适配调整，减少重复设计的工作量，其紧凑的结构布局也为小型设备的内部空间优化提供了可行的参考方向，解决了传统动力组件功能单一、体积过大无法适配微型设备的痛点。
