双级闭式工业齿轮传动箱体结构

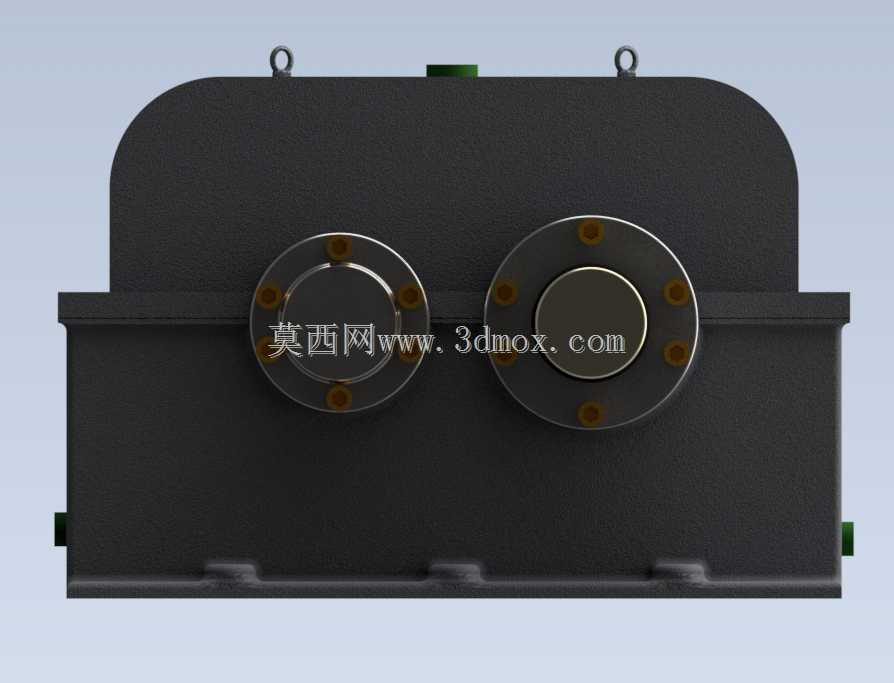

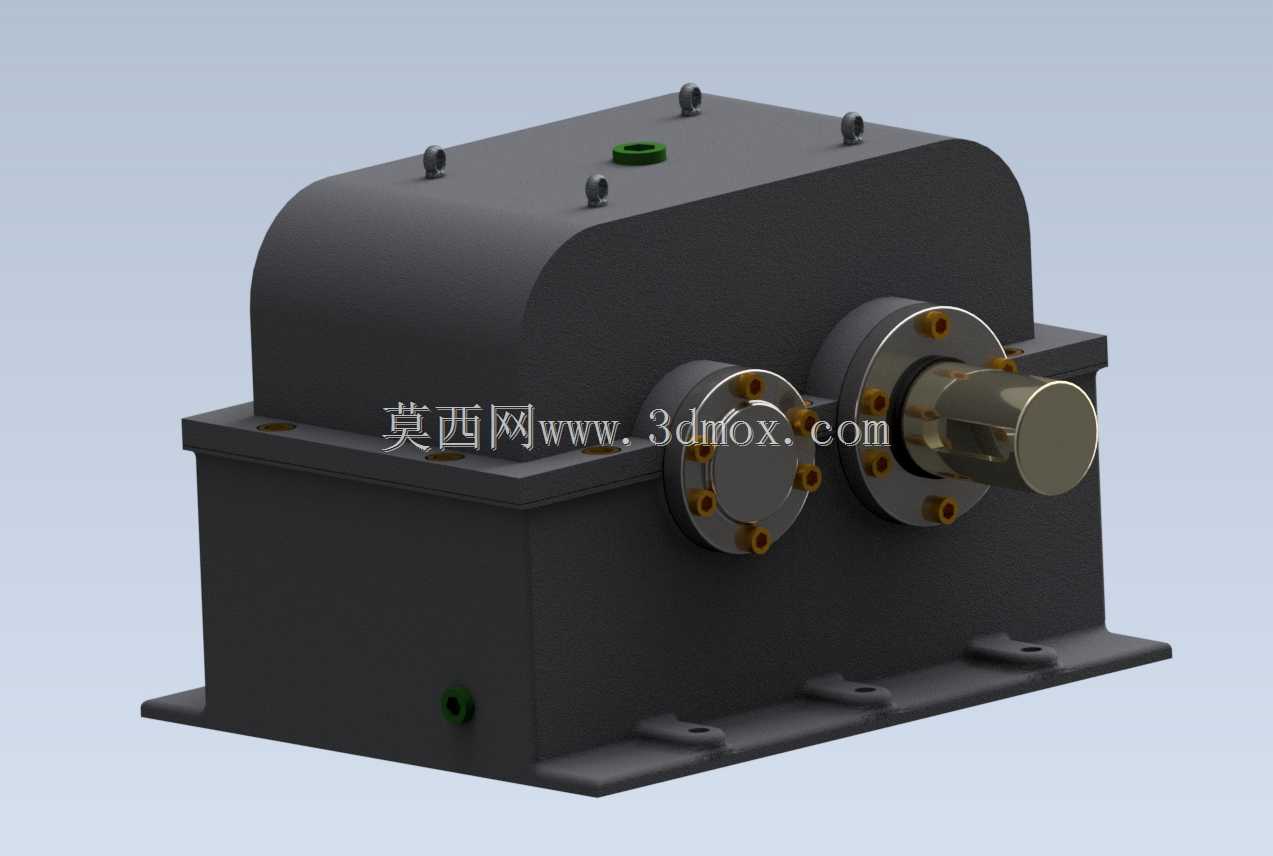

　　这款双级齿轮传动箱体，是工业传动系统里承担转速匹配、扭矩放大的核心部件，常配套在输送线驱动端、矿山给料设备、中小型冶金辅机、轻工包装生产线的动力传递环节，用来把原动机输出的高转速低扭矩动力，转换为作业端需要的低转速大扭矩输出，匹配不同工况下的负载转速要求。从结构设计来看，整体采用剖分式箱体布局，上箱盖为圆弧过渡的拱顶造型，这种造型并非单纯的外观考量，而是在不额外增加箱体壁厚的前提下，提升箱盖的结构刚度，减少齿轮啮合传动时的箱体共振，同时圆弧内壁可以更好地引导齿轮飞溅的润滑油回流到下箱体油池，避免局部积油。

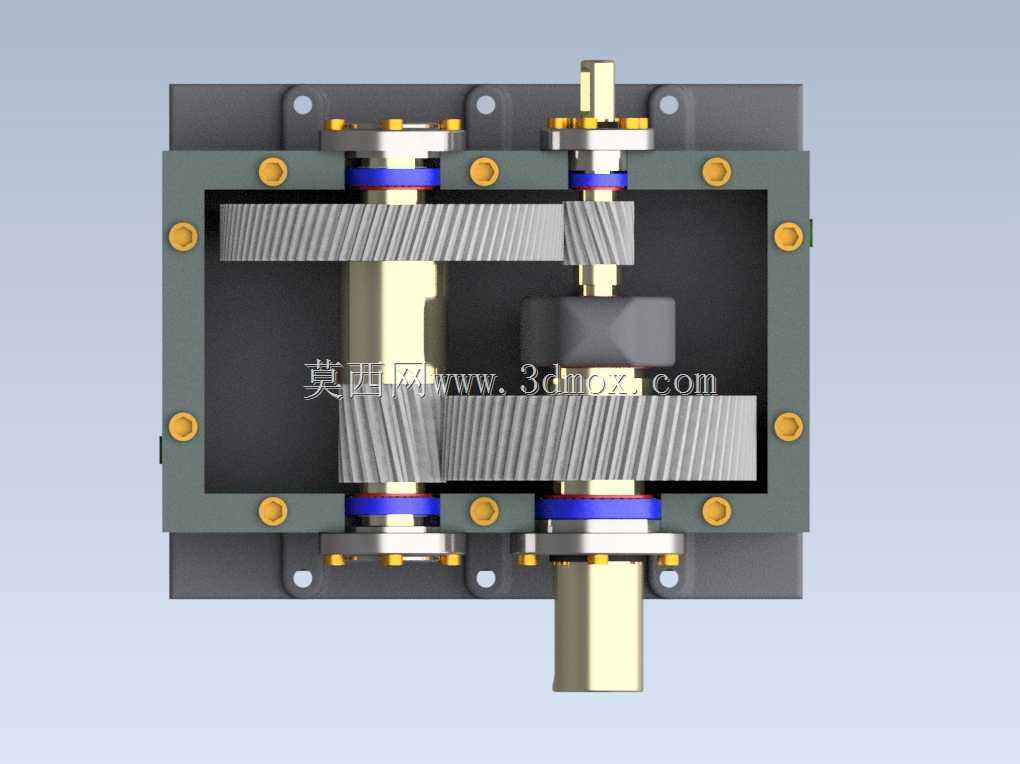

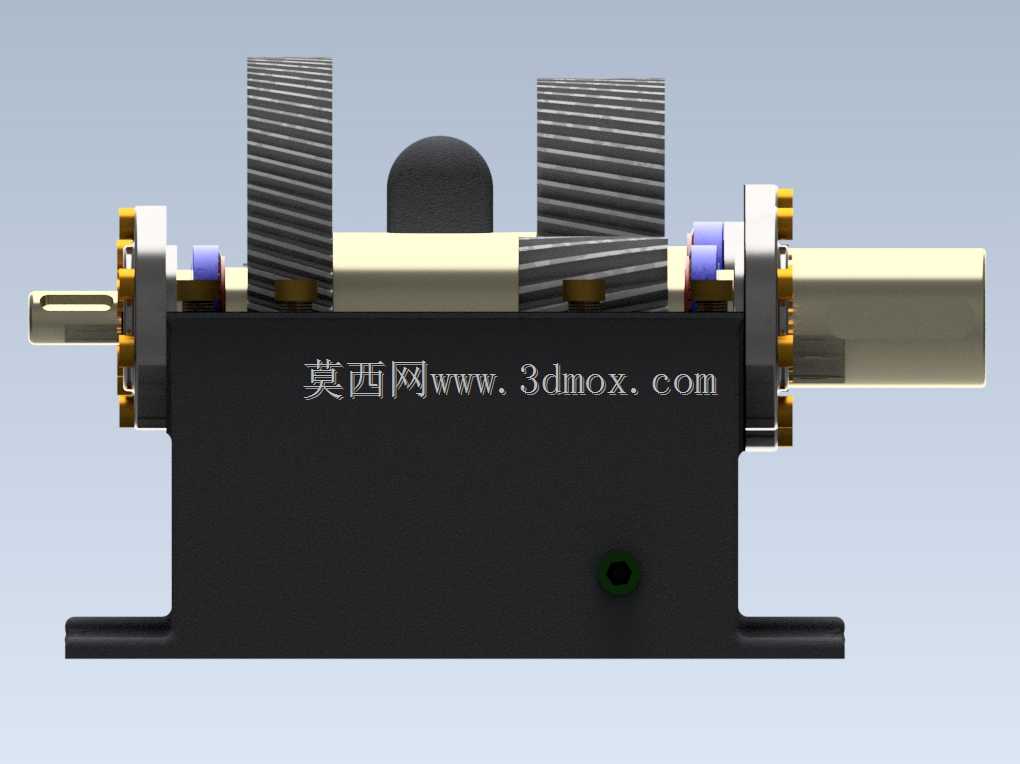

　　下箱体为带安装底脚的一体式铸造型腔，底脚部分做了加厚处理，四个安装孔位预留了足够的螺栓穿装空间，安装面经过铣削加工保证平面度，安装时可以通过底脚的定位止口快速和设备机架对位，减少现场安装的调校工作量。输入输出轴均采用凸缘式端盖定位，端盖与箱体结合面设置了密封槽，配套耐油橡胶密封圈阻挡箱体内润滑油渗漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部破坏齿轮啮合面。轴伸端的法兰盘做了止口设计，可以直接和联轴器、带轮等传动件对接，轴伸长度经过校核，既保证传动件的安装定位空间，又避免轴伸过长带来的悬臂弯曲应力过大问题。

　　箱体顶部设置了透气塞安装位，用来平衡箱体内外气压，避免长时间运转油温升高导致箱内压力过大冲破密封件，下部设置了油位检测与放油螺塞孔，方便日常维护时检查油位、更换润滑油。设计过程中，齿轮的中心距参数经过严格的传动比校核，两级齿轮的传动比分配遵循等强度原则，让高速级和低速级齿轮的接触疲劳强度、弯曲疲劳强度尽量保持一致，延长整套传动部件的使用寿命。箱体的壁厚、加强筋的布置都经过刚度验算，在满负载工况下，箱体轴承孔的变形量控制在允许范围内，保证齿轮啮合的接触精度，避免偏载导致的齿轮早期点蚀、断齿问题。

　　安装边界方面，底脚的安装孔间距按照通用工业传动部件的安装尺寸规范设计，可以适配多数常规设备的机架安装位，不需要额外做转接支架；箱体的整体宽度、高度尺寸充分考虑了传动件的回转空间，安装时不需要为箱体预留过多的周边避让空间，输出轴的中心高参数也和同规格的通用减速装置保持一致，方便现有设备的部件替换。在实际应用场景中，这类闭式齿轮传动结构相比开式齿轮传动，润滑条件更好，齿轮磨损速度慢，运转噪音更低，适合在连续运转的工业生产场景下使用，箱体的密封结构可以适应多粉尘、有少量喷淋的车间环境，不需要额外加装外部防护壳体。设计时还充分考虑了装配工艺性，上下箱体的结合面经过精刨加工，剖分面的连接螺栓均匀布置在轴承孔周边，装配时可以通过螺栓的预紧力保证结合面的密封性能，同时箱盖和箱座之间设置了定位销孔，拆装检修后可以通过定位销快速复位，保证轴承孔的同轴度精度，避免重新装配后出现齿轮啮合不良的问题。齿轮腔内部的空间预留了足够的润滑油存储量，油池的深度经过计算，既保证低速级齿轮可以浸入油面足够深度实现飞溅润滑，又避免齿轮搅油阻力过大带来的不必要功率损耗。
