邦飞利VF44系列蜗轮蜗杆传动装置

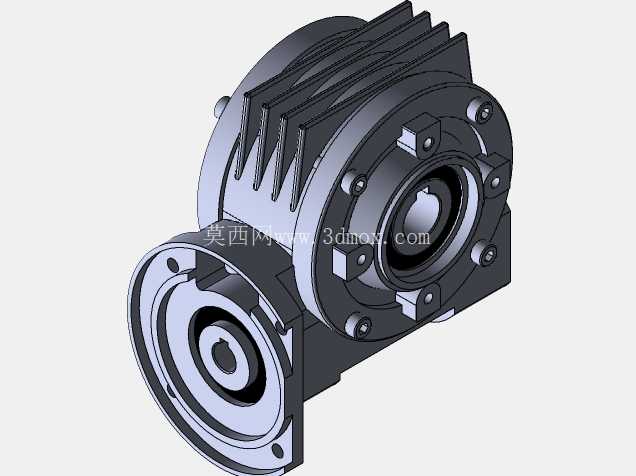

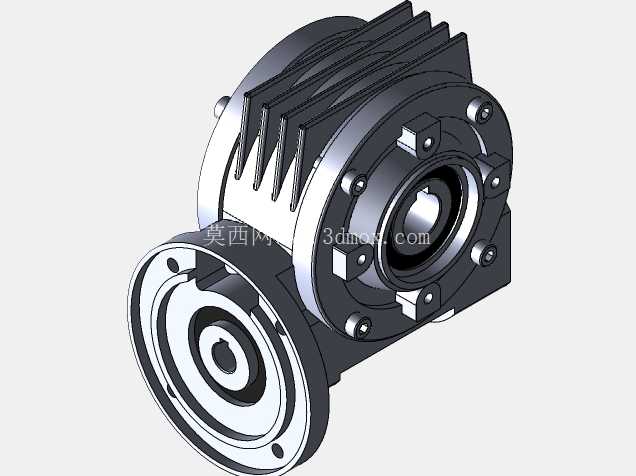

　　这款蜗轮蜗杆传动结构在轻工输送、食品包装、小型自动化生产线的动力段应用十分普遍，日常选型中常配套0.18kW到0.75kW区间的四级异步电机使用，输入端通过B14法兰对接电机输出轴，输出端可直接套装负载辊轴、链轮或者同步带轮，省去额外的联轴器安装空间，很适合布局紧凑的小型设备动力单元设计。从结构设计逻辑来看，该产品采用单级蜗轮蜗杆啮合结构，蜗杆采用硬齿面磨削加工，蜗轮为锡青铜材质镶嵌在铸铁轮毂上，既保证啮合面的耐磨性能，又控制整体制造成本；外壳采用一体化压铸铝合金成型，外部的散热筋沿着壳体周向均匀分布，在自然风冷工况下能快速带走啮合产生的热量，避免长时间运行时油温过高导致润滑脂失效。

　　输入端法兰采用标准B14安装尺寸，止口直径、安装孔位分布完全符合IEC电机适配标准，设计选型时不需要额外制作转接法兰，能直接对接市场上通用的Y系列、YE3系列同功率段电机；输出端为空心轴结构，轴孔公差采用H7级精度，配套锁紧卡圈就能实现与负载轴的无间隙连接，避免键连接带来的回程间隙，适合对传动精度有一定要求的间歇式输送工位。壳体侧面预留了注油孔和放油螺塞，日常维护时不需要拆解整机就能完成润滑脂的更换，底部的安装脚采用加厚结构，能承受径向和轴向的复合负载，在带式输送机的头部驱动位置，即使负载端出现瞬时冲击载荷，壳体也不会出现开裂变形的问题。

　　实际建模过程中需要注意蜗杆与蜗轮的中心距公差控制，啮合侧隙要控制在0.1mm到0.2mm之间，既保证传动顺畅不卡滞，又避免侧隙过大导致传动精度下降；壳体上的轴承位公差要匹配P0级深沟球轴承的安装要求，输入端轴承要加装骨架油封，防止润滑脂泄漏同时阻挡外部粉尘进入啮合腔。在安装边界上，该型号的轴向总长度控制在200mm以内，径向最大尺寸不超过160mm，安装脚的孔位间距为120mm，在设备布局时只需要预留出电机接线和散热的空间即可，不需要额外预留检修拆解的大空间，日常维护只需要定期检查油封状态和润滑脂余量，运维成本远高于同功率段的齿轮减速结构。

　　在陶瓷生产线的小型釉料输送辊道、包装线的进瓶螺旋驱动工位、自动化仓储的小型皮带输送机上，这类蜗轮蜗杆减速结构的应用占比很高，一方面是因为其单级就能实现较大的减速比，VF44系列的减速比覆盖10到60区间，能直接将电机的1400转输出转速降到设备需要的20转到140转区间，不需要额外增加齿轮减速级，简化了整体传动链结构；另一方面是其具备反向自锁特性，当负载端出现外力作用时，不会带动输入端电机反转，在倾斜输送的工位上能避免停机后负载下滑的问题，不需要额外加装制动装置就能满足安全要求。建模时还原了壳体上所有的安装凸台、散热筋的圆角过渡、轴承位的台阶结构，输出端的端盖固定螺丝采用内六角圆柱头螺钉，沉孔深度完全符合标准件安装要求，不会出现螺丝突出端盖平面的问题；输入端的油封安装槽尺寸按照GB/T13871标准设计，能直接采购标准骨架油封进行装配，不需要定制密封件。
