4.5英寸流体端柱塞TWS2250结构设计

　　在油气开采的压裂作业场景中，流体端柱塞作为压裂泵的核心做功部件，长期承受高压介质冲蚀、往复摩擦损耗，其结构合理性直接决定整套压裂设备的连续作业时长与运维成本。这款适配TWS2250流体端的4.5英寸柱塞，从结构设计阶段就围绕高压往复工况的核心痛点做了针对性优化，没有沿用常规柱塞的等径光轴设计，而是在密封配合段、动力连接段做了差异化的直径梯度过渡，从根源上降低应力集中带来的断裂风险。

　　从实际作业场景来看，压裂泵流体端的工作压力通常能达到数十兆帕，柱塞需要在缸套内做高频往复运动，既要推动高压压裂液注入地层，还要配合密封组件阻隔高压介质窜入动力端。这款柱塞的主体工作段采用等径圆柱结构，表面粗糙度控制在极低区间，能减少与密封填料的摩擦阻力，降低往复运动过程中的密封件磨损速率；靠近流体端的头部做了多层环形槽结构，这些槽道并非冗余设计，一方面可以在往复运动中存留少量润滑介质，形成动态润滑膜降低摩擦温升，另一方面可以容纳少量进入密封间隙的固相颗粒，避免硬质颗粒划伤柱塞表面和密封件，延长整套密封组件的更换周期。

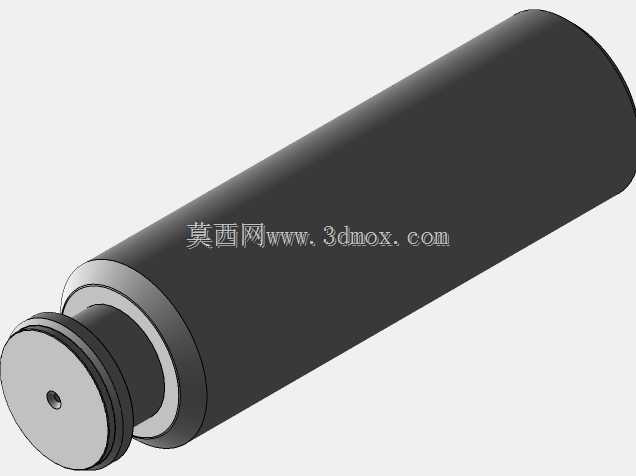

　　柱塞的尾端连接结构采用了阶梯轴加定位环槽的设计，安装时可以直接与动力端的十字头滑块对接，环槽位置适配标准的卡箍锁紧结构，不需要额外加工定制连接配件，安装对位时依靠阶梯轴的轴肩做轴向定位，能保证柱塞的往复运动同轴度，避免偏磨导致的密封失效。从安装边界尺寸来看，4.5英寸的外径尺寸适配同规格的流体端缸套，整体长度匹配TWS2250流体端的安装腔深度，安装时不需要对原有泵体的腔室做任何改造，直接替换同规格磨损柱塞即可，大幅降低现场运维的配件适配难度。

　　设计过程中充分考虑了现场运维的实际需求，柱塞的密封配合段与动力连接段之间做了退刀槽结构，既方便加工时的精度控制，也能在安装时为密封组件提供轴向定位基准，避免密封填料安装错位导致的高压泄漏。柱塞头部的中心小孔是工艺定位孔，在表面强化处理、外圆磨削加工时作为定位基准，保证整个工作段的圆柱度公差控制在合理范围内，避免因形位公差超标导致的往复运动卡滞、局部偏磨问题。

　　在实际选型应用中，这款柱塞主要适配页岩气、致密油开采场景的大型压裂泵流体端，相比普通表面处理的柱塞，其结构设计上的细节优化能更好地适应含砂压裂液的冲蚀工况，减少作业过程中的非计划停机时间。从结构建模的角度来看，整个模型的尺寸链完全按照实际加工公差要求搭建，各个配合面的尺寸公差、形位公差都在模型特征中做了对应体现，结构设计人员可以直接参考该模型做同类型柱塞的改型设计，也可以用于压裂泵流体端的装配干涉校验，验证柱塞在全行程运动中与缸套、密封组件、阀组的位置关系，避免设计阶段出现的结构干涉问题。

　　不同于常规的通用柱塞设计，这款针对TWS2250流体端开发的柱塞，在连接段的直径选择上做了匹配性优化，既保证了连接强度，又尽可能降低了柱塞的整体重量，减少往复运动的惯性冲击，降低动力端的传动负载。多层环形槽的间距、深度都经过实际工况验证，既不会因为槽深过大影响柱塞整体结构强度，也不会因为槽深过浅失去存容杂质、形成润滑膜的作用。轴肩位置的圆角过渡处理，避免了直角结构带来的应力集中，在高压交变载荷作用下，能有效降低轴肩位置的疲劳断裂风险，这也是很多现场柱塞失效的核心位置，设计阶段的圆角优化能大幅提升柱塞的疲劳寿命。

　　对于现场设备运维人员来说，这款柱塞的结构设计充分考虑了拆装便利性，连接端的卡箍槽位置预留了足够的拆装操作空间，不需要专用的定制工装，使用常规的卡箍拆装工具就能完成柱塞的更换作业，在野外作业现场的恶劣条件下，能大幅缩短配件更换的时间，提升作业效率。整个柱塞的外形没有复杂的异形结构，所有特征都是回转体结构，加工时可以通过常规的外圆磨、数控车床完成加工，不需要特殊的加工设备，也降低了配件的加工制造成本，适合批量生产作为现场运维的备用配件。
