四英寸流体端柱塞结构设计方案

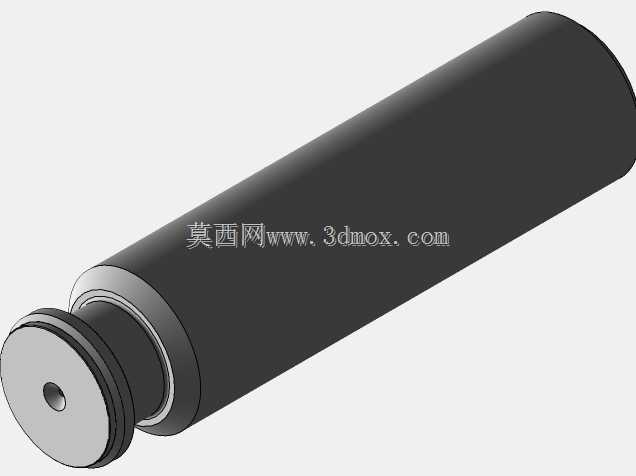

　　这款柱塞的主体采用长圆柱等径结构，外圆面做了高精度的磨削加工预留，表面粗糙度可以适配填充PTFE、丁腈橡胶夹布等多种常用密封填料的摩擦要求，不会因为表面粗糙度过高过快磨损密封件，也不会因为表面过于光滑导致密封面无法形成稳定的润滑油膜。柱塞的动力连接端做了阶梯轴结构设计，靠近端部的位置设置了多道环形密封槽，既可以安装防尘圈阻挡外部杂质进入动力端的润滑腔，也能通过阶梯轴的轴肩实现和十字头、拉杆部件的轴向定位，安装时不需要额外加工定位面，直接通过轴肩贴合就能保证柱塞的伸入长度符合流体端的设计行程要求，避免出现柱塞撞缸或者行程不足导致的容积效率下降问题。在压裂设备、高压往复泵的流体端总成中，柱塞是直接决定高压密封可靠性、设备连续作业时长的核心运动部件，这款四英寸规格的柱塞，主要适配TWS2250型流体端的作业工况，承担高压工况下往复推送介质、隔绝高压腔与外部动力端的核心作用。从实际油田压裂、高压注浆、工业高压水输送的现场工况来看，柱塞长期处于带压往复摩擦的工作状态，外圆面需要持续和密封填料组做相对滑动，端面则要直接接触高压输送介质，因此结构设计上首先要保证整体的同轴度精度，避免往复运动中出现偏磨导致密封失效。

　　柱塞的介质接触端做了中心小孔设计，这个结构并非通流孔，而是用于安装端面缓冲垫或者压力检测适配接头，在高压介质换向的瞬间，可以平衡端面局部的压力冲击，减少柱塞端面受到的水击作用力，延长柱塞本体的疲劳寿命。从安装边界来看，这款柱塞的主体外径为四英寸，整体长度适配TWS2250流体端的填料腔深度，安装时不需要对填料函做额外的扩孔或者切削加工，只要按照标准流程依次装入底套、密封填料、压盖，调整好压盖的预紧力就能完成装配，更换时只需要拆开动力端的拉杆连接销，就能从流体端的外侧抽出柱塞，不需要拆解整个流体端的阀组结构，大幅缩短现场维护的停机时间。

　　设计过程中特意规避了传统柱塞常见的应力集中问题，所有阶梯轴的过渡位置都采用了大圆角过渡，避免在往复交变载荷作用下，轴肩位置出现疲劳裂纹；外圆面的硬度设计区间兼顾了耐磨性和韧性，既不会因为硬度过高导致受冲击时崩裂，也不会因为硬度不足导致短时间内出现磨损失圆。在实际选型匹配时，这款柱塞可以适配最高工作压力140MPa的往复泵流体端，往复行程频次可以满足每分钟200次以内的连续作业要求，和常规的三柱塞、五柱塞压裂泵的流体端安装尺寸具备互换性，不需要修改拉杆连接结构、填料腔尺寸就能直接替换同规格的旧柱塞。

　　从结构建模的细节来看，所有配合面的尺寸公差都按照IT6级精度预留，密封槽的尺寸公差符合液压气动用密封圈的安装槽标准，建模时没有冗余的工艺倒角，所有倒角、退刀槽的尺寸都和实际机械加工的工艺要求匹配，不会出现建模结构无法在车床上加工落地的问题。对于现场维护人员来说，这款柱塞的外圆面磨损量超过0.1mm时就需要及时更换，避免密封填料无法抱紧柱塞导致高压介质泄漏，安装时要注意保证柱塞和填料腔的同轴度，误差不能超过0.05mm，否则会出现单侧偏磨，大幅缩短密封件和柱塞的使用寿命。
