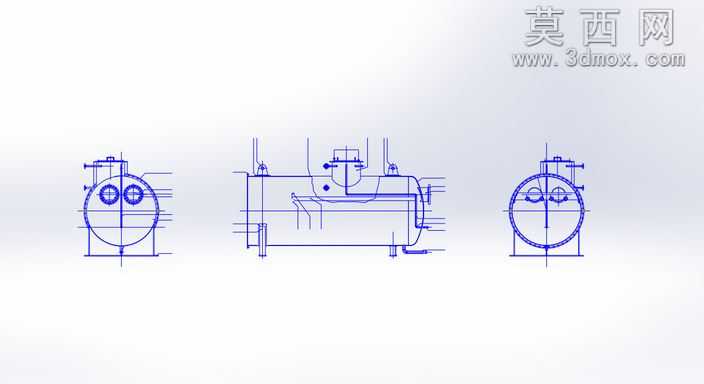

卧式管壳式热交换器本体结构设计

本作品为卧式管壳式热交换器的本体三维结构设计，建模过程严格遵循压力容器与换热设备的设计规范，完整还原了该类热交换器的核心构造特征。建模阶段首先以热交换器的公称直径、换热管长度、设计压力等核心参数为基准，搭建整体装配的定位骨架，确保各部件的同轴度、装配公差符合工程实际要求。筒体部分采用抽壳与拉伸结合的建模方式，精准还原了圆柱形壳体的壁厚、两端管板的安装定位结构，同时在壳体表面预留了流体进出口、支座连接、排污排气等接口的安装位置，接口处的法兰结构采用参数化建模，完整呈现了法兰密封面、螺栓孔阵列的细节特征。两端管板作为核心承载与分隔部件，建模时严格按照换热管的排布规则完成管孔阵列，管孔的间距、倒角、与换热管的配合间隙均参照行业标准设置，保证管程与壳程的流体分隔可靠性。换热管束部分采用阵列装配方式完成，还原了换热管与管板的连接结构，同时在壳程内部设计了折流板结构，折流板的切口高度、间距、与壳体内壁的配合间隙均经过参数校核，能够真实反映壳程流体的折流走向，还原实际换热过程中的流体流动路径。两端的封头部分采用椭圆形封头的标准结构建模，封头与管板的法兰连接结构、密封槽细节均完整呈现，封头处的管程流体进出口接口同样按照标准法兰参数建模，保证整体结构的装配一致性。材质设置上，针对不同部件的使用场景分配对应材质：筒体、管板、封头采用压力容器专用碳钢材质，渲染时呈现出金属哑光的质感，表面带有轻微的轧制纹理；换热管采用导热性能优异的金属材质，表面设置为光亮金属质感，区分于壳体的厚重质感；法兰密封面、螺栓连接件采用精加工金属材质，呈现出更高的表面光洁度，突出机加工部件的精度特征。渲染阶段采用工程展示类的布光方案，以柔和的侧光突出设备的轮廓结构，避免过强的反光遮挡结构细节，同时通过半透明剖切预览的方式可直观展示内部管束与折流板的排布，清晰呈现热交换器的内部构造逻辑。整体设计完整覆盖了管壳式热交换器本体的所有核心结构，各部件之间的装配关系清晰，无干涉错位问题，既可以作为换热设备原理展示的教学模型，也可作为同类型热交换器设计的参考基础模型，帮助设计者快速理解该类设备的结构组成与设计要点。
