鳍式风冷散热冷却装置结构设计

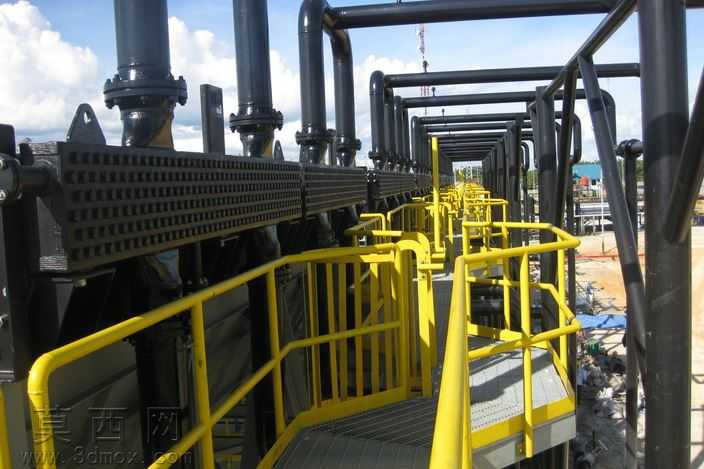

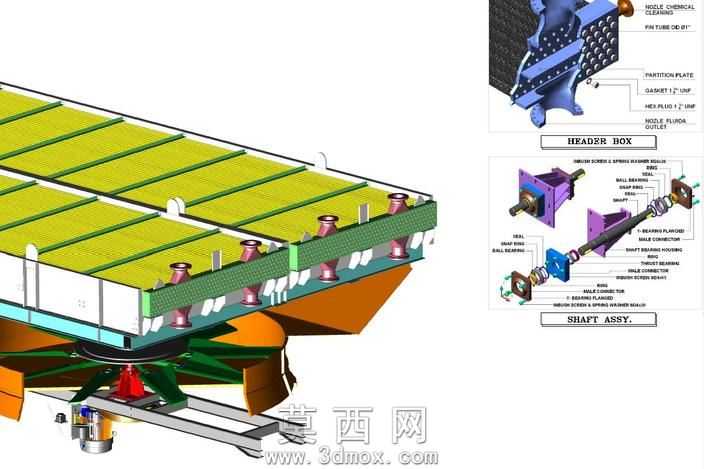

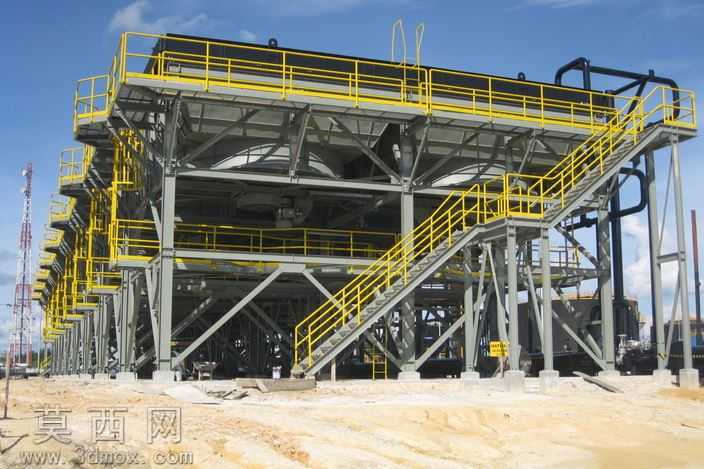

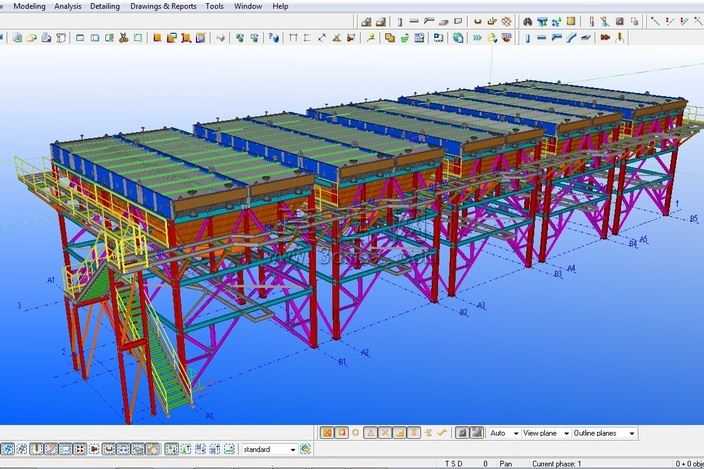

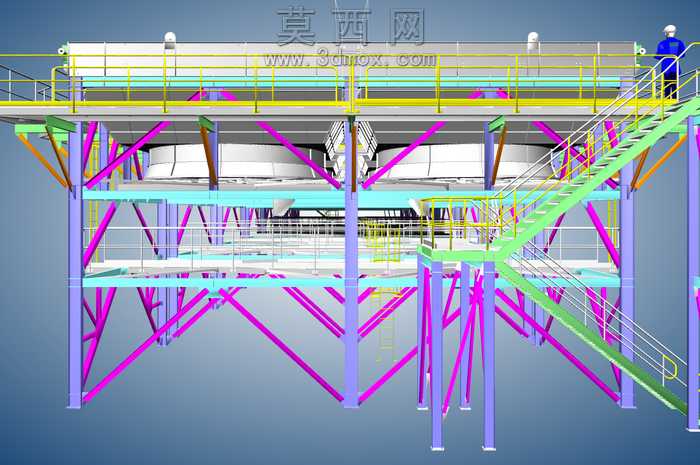

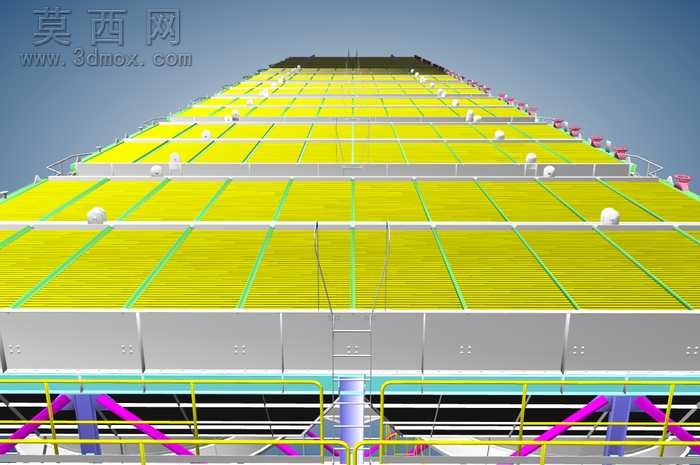

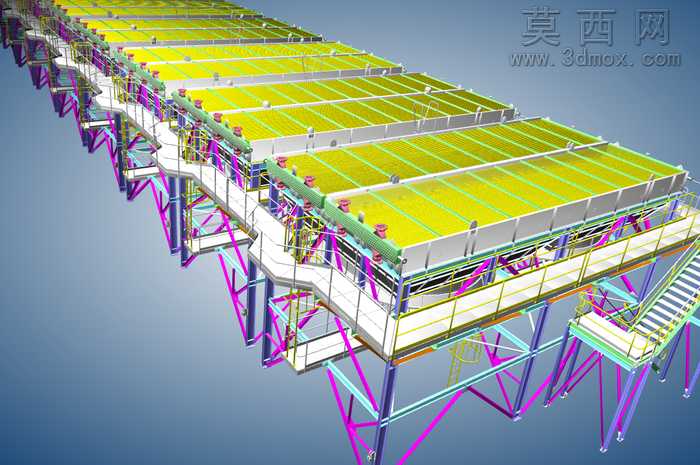

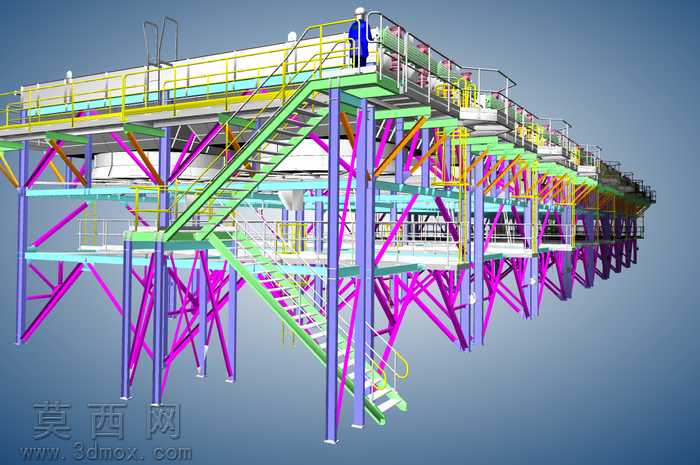

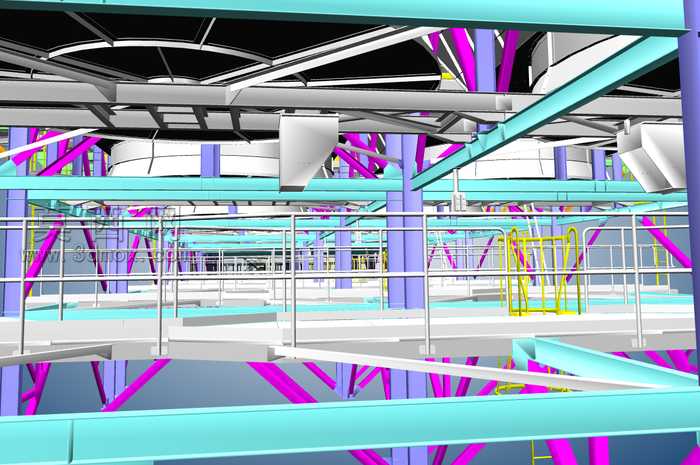

本作品为鳍风扇冷却器三维结构模型，采用三维建模软件完成全参数化结构搭建，完整还原了鳍式风冷冷却装置的全部组成部件与装配关系。建模过程中首先梳理冷却装置的功能逻辑，以底部送风组件、中部鳍片换热主体、顶部集流结构为核心分层搭建，确保各部件的装配公差符合机械设计规范，所有配合面均做贴合约束处理，可直接用于结构干涉检查与装配模拟。渲染阶段针对不同部件赋予对应材质属性：散热鳍片主体采用高导热铝合金材质，调整金属粗糙度与反光参数还原铝合金哑光导热面的质感；送风风叶采用耐高温工程塑料材质，添加细微颗粒质感表现注塑件表面特征；连接管路与密封件分别赋予紫铜导热材质与橡胶密封材质，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。结构设计上，该冷却装置采用底部轴流风扇向上送风的风冷路径，大面积平行排布的鳍片组增大空气与换热面的接触面积，鳍片间预留均匀通风间隙保障气流顺畅通过，鳍片组侧边设置密封围板避免气流旁流，提升换热效率；底部风扇组件包含风叶、驱动电机、固定支架与减震结构，完整还原动力端的安装固定方式；配套的局部拆解视图清晰展示了集流腔、分隔板、传动轴组件等内部细节，各部件的连接关系、密封位置、固定点位均做了精细化建模，可直观呈现冷却器的工作原理与内部构造。设计思路围绕风冷换热的核心需求展开，通过优化鳍片排布密度、通风道走向、风扇送风角度，在有限的安装空间内最大化换热面积与气流流通效率，模型各部件均做可拆分设计，支持单独导出零件用于工程图绘制、3D打印验证或有限元热仿真分析，整体结构紧凑合理，装配逻辑清晰，完整覆盖了鳍式风冷冷却器从外部壳体到内部核心组件的全部结构细节。
