带格栅走台的电机升降支撑结构设计

　　这套带格栅走台的支撑结构，主要配套电机升降作业场景使用，常见于工业厂区内重型电机的安装检修、产线电机工位的高度调整作业环节，解决传统电机吊装作业中作业人员无稳定站立操作位、升降过程中设备对位精度差的问题。从结构组成来看，主体采用型钢焊接作为主承载框架，上方铺设菱形钢格栅板作为作业走台面，格栅的镂空设计既可以减轻整体结构自重，又能避免作业面积攒油污、铁屑与积水，保障检修作业时的踩踏摩擦力，降低滑倒风险。走台下方设置多组可调支撑立柱，配合升降导向构件实现整体走台与搭载电机的同步升降，立柱的排布间距经过载荷核算，单根立柱对应承载区域覆盖格栅板的受力传力路径，避免格栅板出现局部挠度过大的问题。

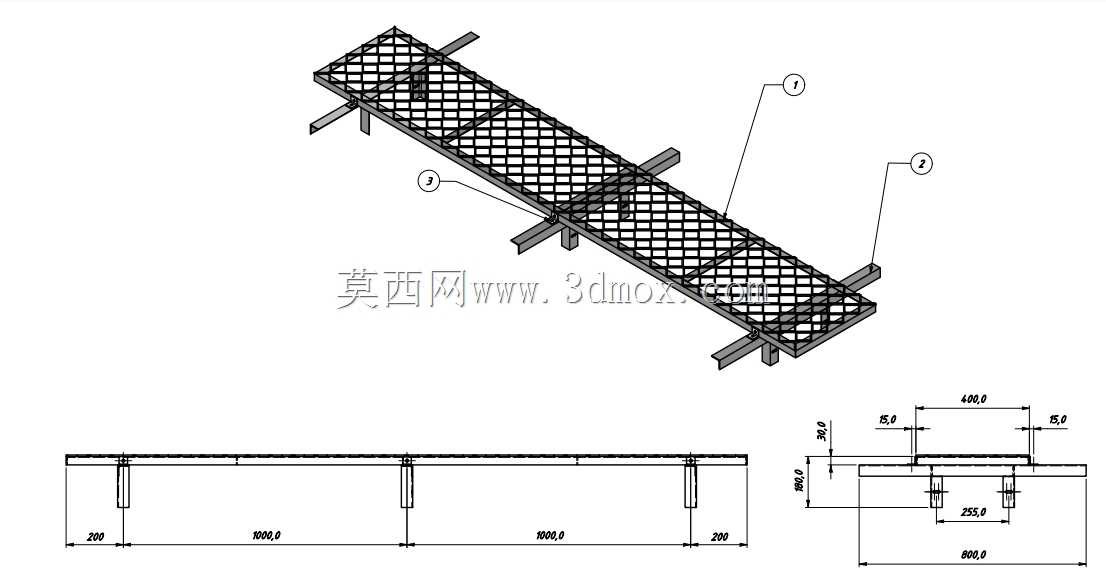

　　从设计思路上，这套结构优先考虑了作业人员的操作空间与设备安装的对位需求，走台边缘预留了足够的设备避让间隙，对应电机安装位的区域做了局部加强处理，格栅下方增设横向加劲肋，抵消电机安装时的集中载荷。尺寸设计上，走台总长度方向两端各预留200mm的安装避让段，中间两段承载段各长1000mm，总长度满足单台中型电机的安装与周边人员操作的空间需求；走台宽度方向总尺寸400mm，单侧预留15mm的安装调节间隙，支撑立柱的安装定位尺寸253mm，适配常规工业厂房内的预埋基础安装孔位，不需要额外做基础改造即可完成安装固定。结构的导向部分采用侧向伸出的导向支腿，与外部升降导轨配合，限制升降过程中的横向摆动量，保障电机升降过程中的对位精度，避免电机输出轴与对接设备出现同轴度偏差。走台表面的格栅板采用分段式铺设，单块格栅的尺寸适配人工搬运与后期更换需求，不需要动用大型吊装设备即可完成局部格栅的检修更换。支撑立柱的底部设置安装底板，通过膨胀螺栓与基础地面固定，在非升降状态下可承担整体结构与搭载电机的全部静载荷，升降过程中载荷通过导向支腿传递至外部升降驱动机构，立柱仅起到辅助导向与安全防护的作用。

　　在实际应用场景中，这套结构既可以作为电机检修时的临时升降作业平台，也可以固定安装在产线对应工位，作为电机高度调整的 permanent 支撑结构，作业人员可以直接站立在格栅走台上完成电机的接线、对位、紧固件拆装等操作，不需要额外搭设临时脚手架，大幅提升电机安装与检修的作业效率。结构的所有外露型钢构件都做了倒角处理，避免尖锐棱角划伤作业人员，格栅板与主框架之间采用螺栓连接，避免焊接变形导致的格栅板面不平整问题，每块格栅板都设置了防窜动定位销，防止升降过程中格栅板移位出现安全隐患。

　　从受力角度分析，主框架的纵向主梁采用抗弯截面模量适配的型钢，在承受额定载荷时的最大挠度控制在跨度的1/500以内，满足工业操作平台的刚度要求，不会因为人员踩踏或者设备载荷出现明显的晃动。支撑立柱的长细比经过核算，避免升降过程中出现立柱失稳的问题，导向支腿与导轨的配合间隙控制在合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致升降过程中晃动量超标。这套结构的设计充分考虑了工业现场的实际使用需求，没有多余的装饰性结构，所有构件都承担对应的功能作用，安装边界清晰，对基础的要求低，适配大多数工业厂区的现有安装条件，既可以单独使用，也可以作为大型升降设备的配套走台结构拓展使用。
