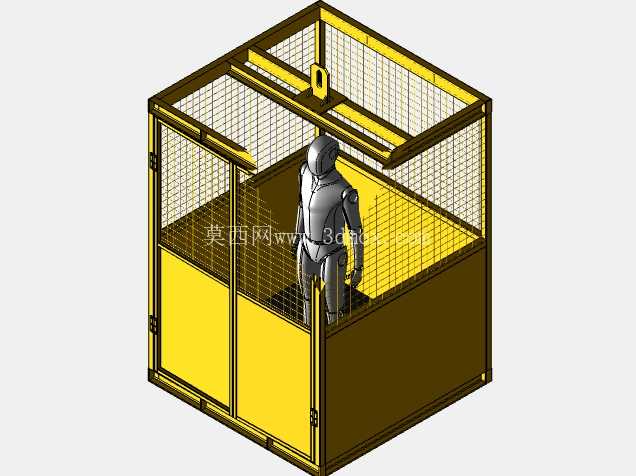

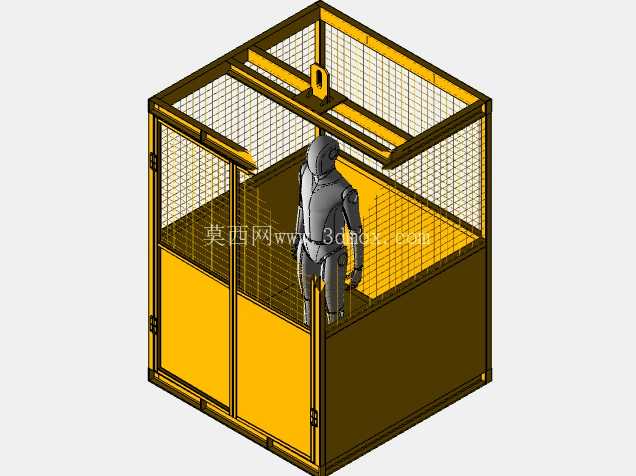

工业运输用可进人网状防护吊笼结构

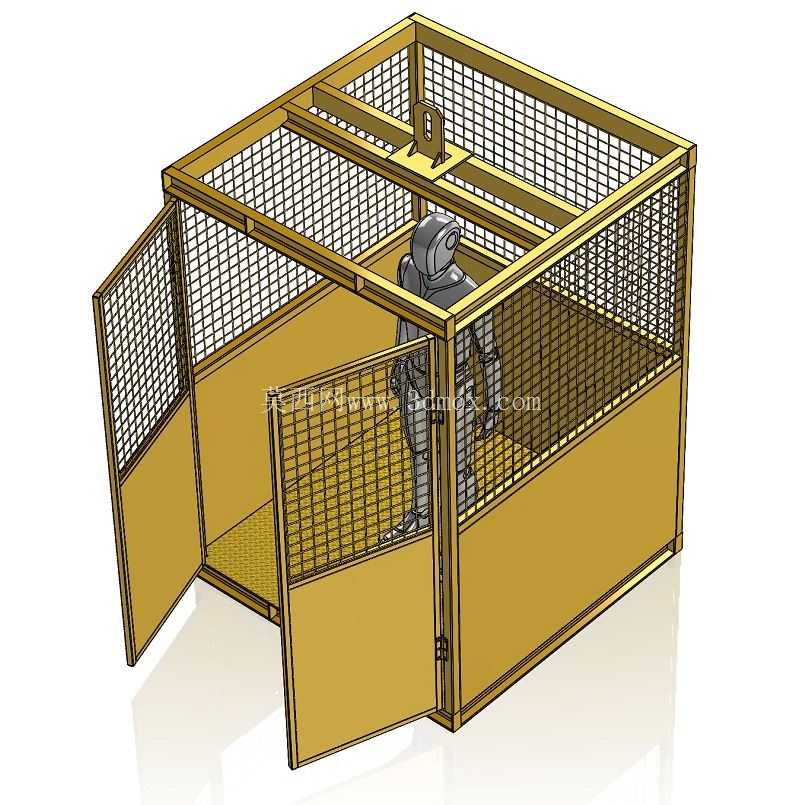

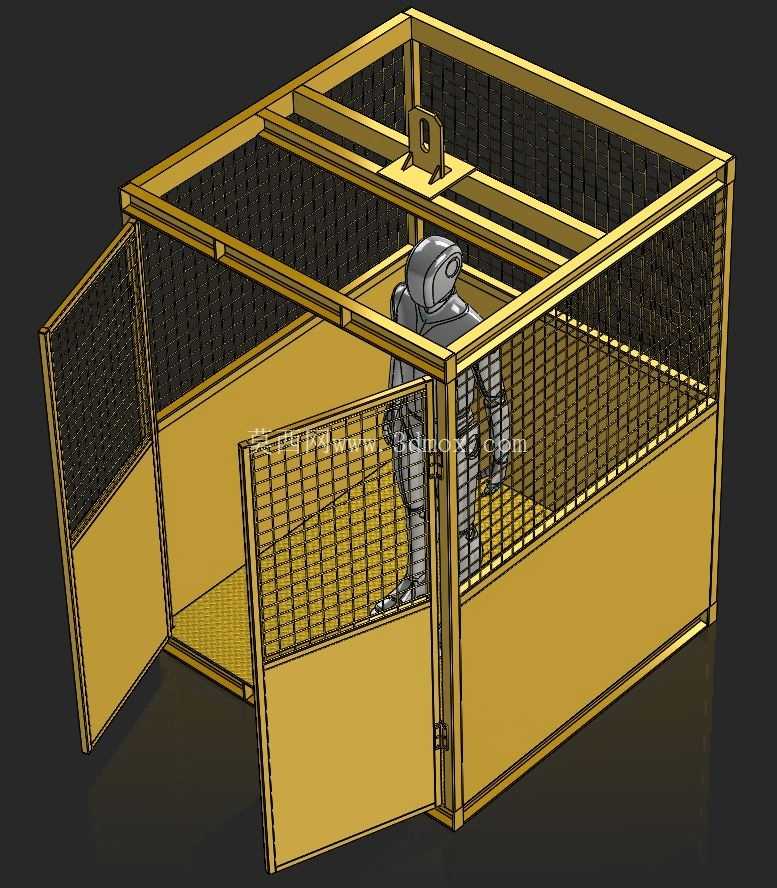

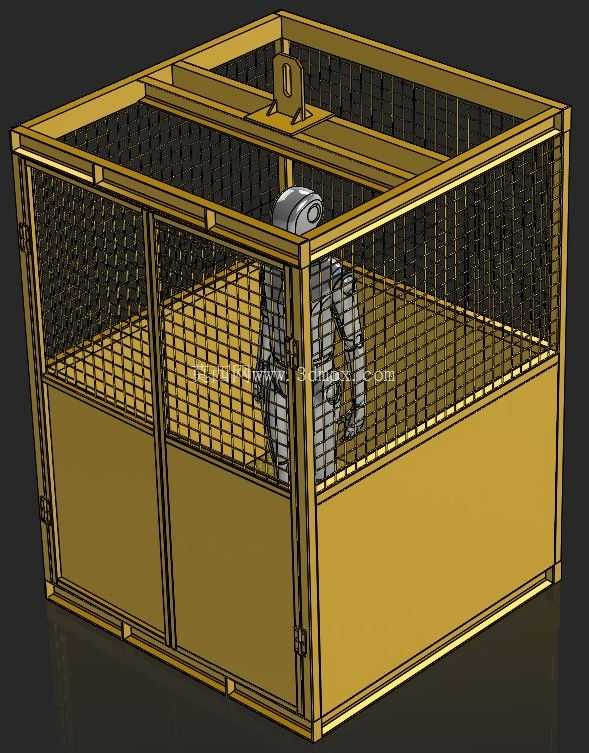

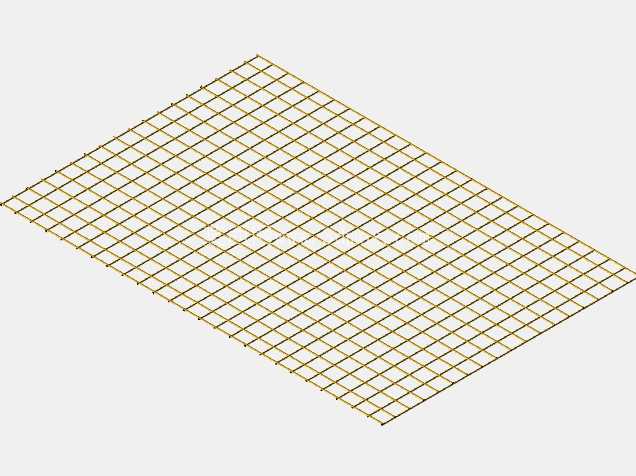

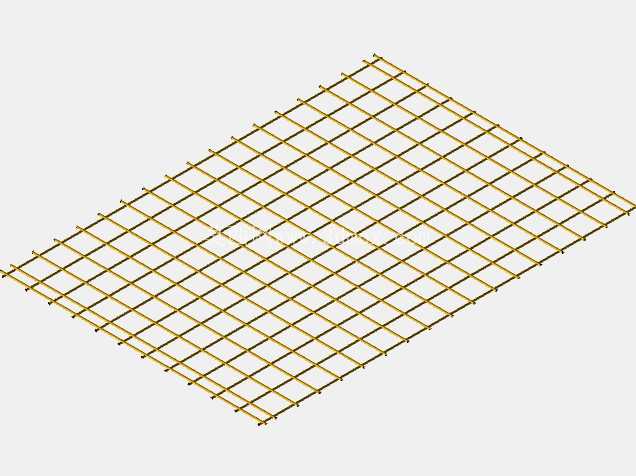

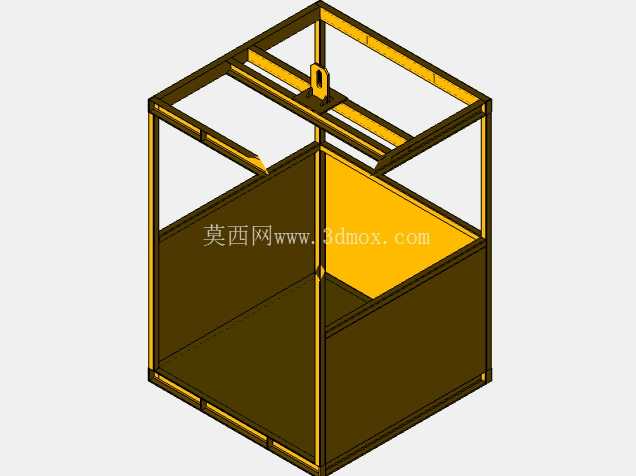

　　在厂区跨车间物料转运、仓储高位堆垛配套、设备安装现场的垂直吊装作业场景里，这类带防护结构的吊笼是衔接地面与高空作业面的核心载具，既可以承载成箱的工业零部件、工装夹具完成垂直位移，也能在合规工况下搭载作业人员抵达高空作业点位，相比开放式吊装托盘，其围合式结构从根源上规避了吊运过程中物料滑落、人员失足的安全风险。从结构设计逻辑来看，整体采用方管焊接成型的框架作为受力主体，底部框架选用壁厚不低于3mm的矩形管做纵横排布，上铺花纹防滑钢板，既保证承载时的底板刚度，避免长期受载出现凹陷变形，也能防止作业人员或物料在笼内打滑；侧面下半段采用整面薄钢板围挡，高度刚好覆盖人体小腿至大腿区域，防止小型零件、工具从底部缝隙掉落，上半段采用钢丝网格焊接结构，网格孔径控制在40mm以内，既不会遮挡作业人员的吊装视线，方便观察周边环境与吊点状态，也能阻挡较大尺寸物件意外脱出。

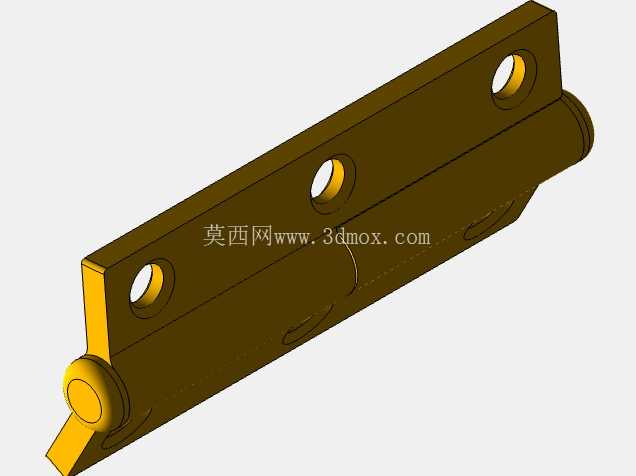

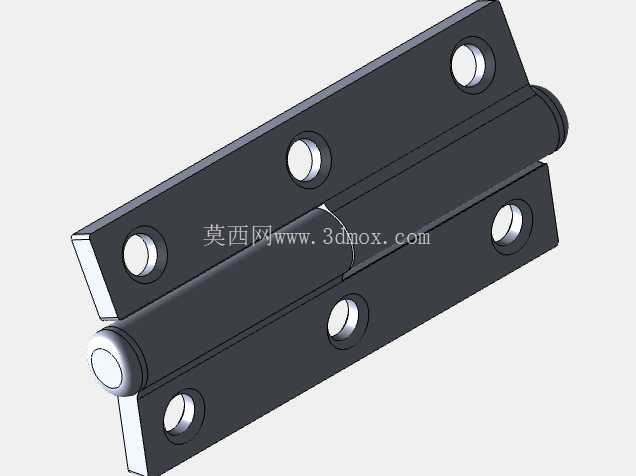

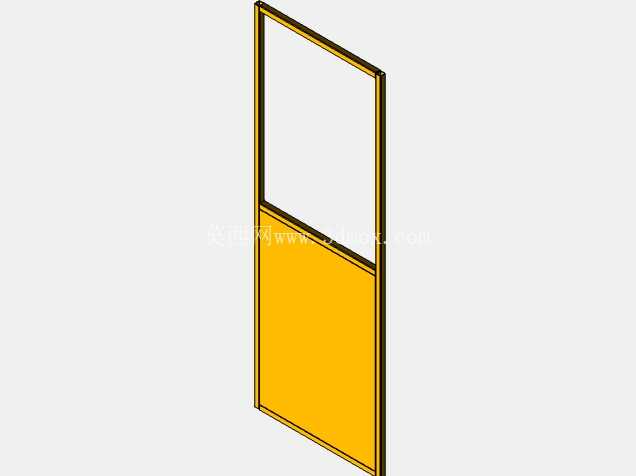

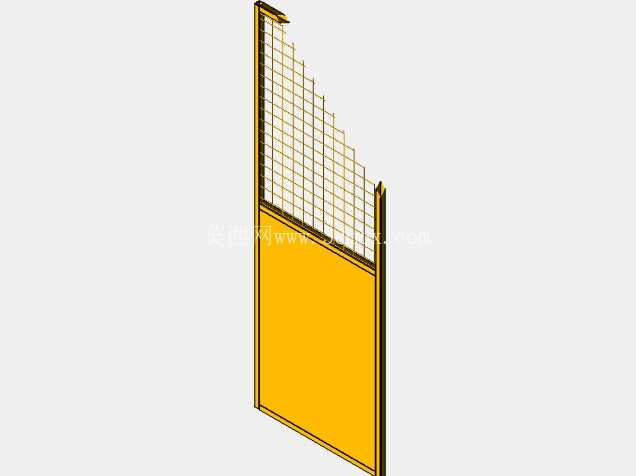

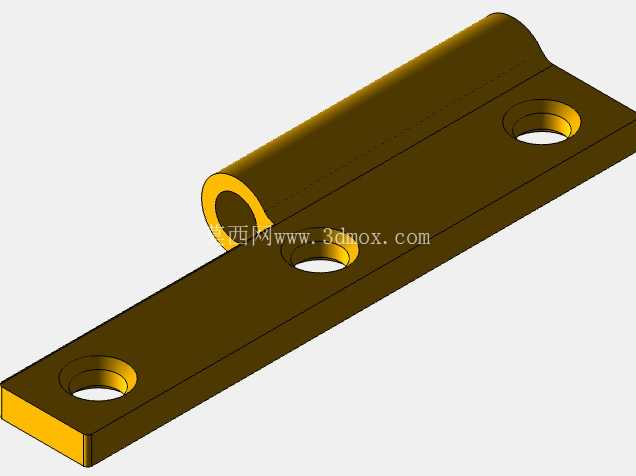

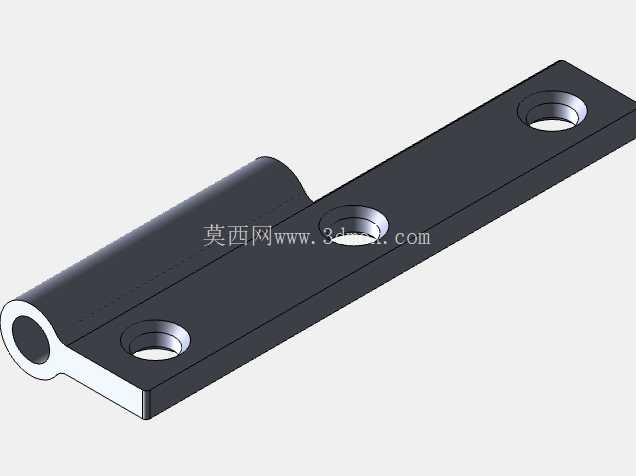

　　笼体顶部居中位置设置一体式吊耳结构，吊耳与顶部框架采用满焊连接，同时加设三角加强筋分散吊点受力，匹配常规起重机、行车的吊钩尺寸，不需要额外制作吊具转接件就能直接挂接，吊点位置经过重心校核，起吊后笼体能保持水平状态，不会出现倾斜侧翻的隐患。笼体正面设置对开式门体，门体采用与侧面一致的下半钢板、上半网格结构，门轴采用可拆卸式销轴结构，方便后期维护更换，门体侧面加装弹簧插销锁，关闭后插销能自动卡入门框的定位孔内，避免吊运过程中门体意外开启，门体开合角度可以达到180度，方便大型物料进出，也不会在开门后占用过多侧向空间。

　　考虑到实际使用中的安装边界，这类吊笼的外形尺寸通常控制在长2米、宽1.8米、高2.2米的范围内，既可以满足1-2名作业人员携带工具进入作业的空间需求，也能适配大部分厂区室内行车的通行高度，不会在过门洞、跨管线的时候出现卡滞；笼体底部框架预留有叉车孔位，在不需要吊装的时候，也可以用叉车直接叉起转运，适配厂区内短距离水平运输的需求，不需要额外更换载具。设计过程中需要重点校核框架的受力变形量，在额定承载1吨的工况下，顶部框架的最大变形量不能超过2mm，底部框架的挠度不能超过跨度的1/1000，避免长期受载出现焊缝开裂的问题；网格与框架的连接采用电阻点焊，焊点间距控制在100mm以内，保证网格受侧向冲击时不会脱开，所有焊接位置都需要打磨焊渣后做防锈喷漆处理，适应厂区多粉尘、偶尔有油污溅落的使用环境，延长整体使用寿命。

　　笼体内部没有多余的突出结构，所有框架的棱角都做了倒钝处理，避免人员进出时被划伤，顶部吊耳周围预留了足够的挂绳操作空间，作业人员在笼内就能完成吊钩挂接与摘除的操作，不需要探身到笼外，进一步提升作业安全性。
