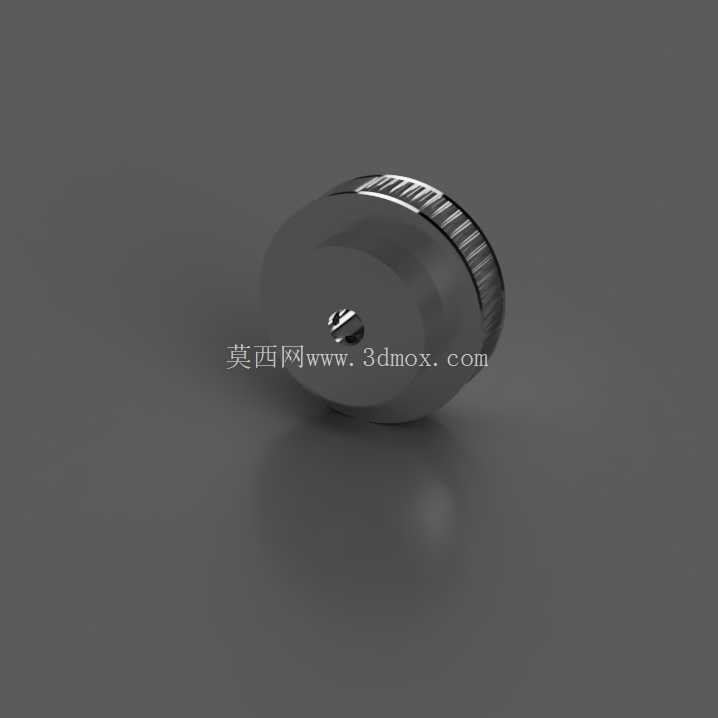

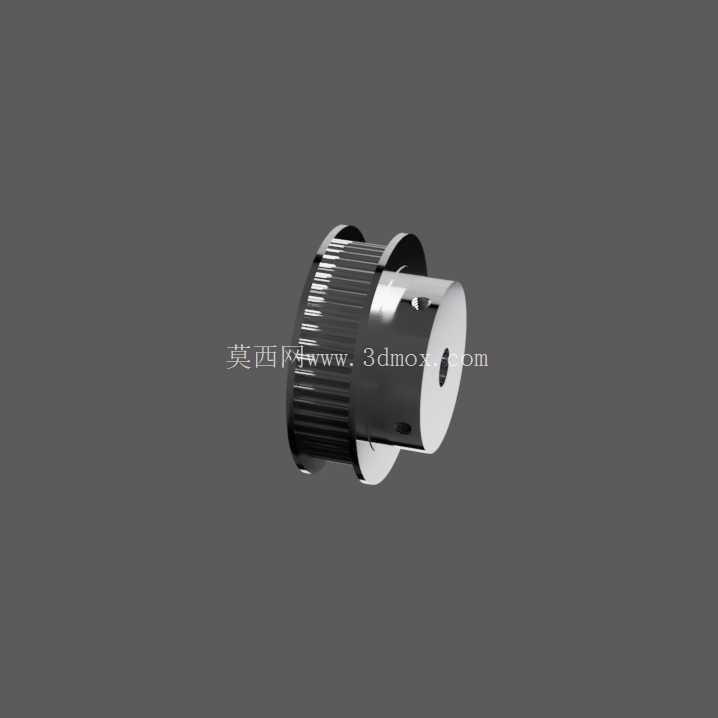

48齿3M正时皮带链轮适配步进电机传动结构

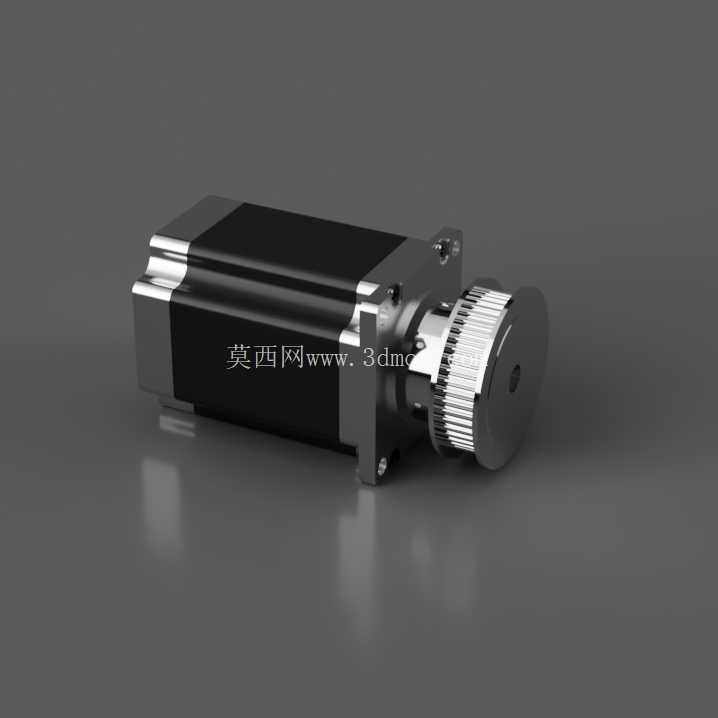

　　在自动化输送、小型数控进给、3D打印运动轴、桌面级机械手关节这类对传动同步精度有要求的场景里，正时皮带传动始终是兼顾低噪音、无滑差、安装容错率高的主流方案，而作为动力输出端与皮带直接啮合的链轮，其齿形精度、安装孔位匹配度、齿面啮合间隙直接决定了整套传动机构的运行稳定性与重复定位精度。这款适配8mm输出轴的48齿3M节距正时皮带链轮，就是专门针对NEMA23规格步进电机的输出端做的匹配设计，对应适配宽度10mm的3M同步皮带，能覆盖绝大多数小型自动化设备的单轴动力传递需求。

　　从实际选型适配的角度看，很多工程师在做小型传动机构设计时，经常会遇到标准链轮与电机轴不匹配、齿宽与皮带宽度不符、安装后齿面啮合偏差导致皮带跳齿的问题，这款链轮在设计阶段就把安装边界做了明确的限定：中心安装孔直径为8mm，刚好适配市面主流57系列步进电机的标准输出轴径，不需要额外做轴套转接就能直接装配，链轮的齿部宽度严格对应10mm宽的3M皮带，安装后皮带两侧与轮体端面的余量控制在0.5mm以内，既不会因为余量过小导致皮带运行中剐蹭轮体端面，也不会因为余量过大出现皮带横向窜动脱齿的问题。轮体的齿形采用3M节距的标准圆弧齿设计，齿槽的深度、齿顶的圆弧半径都严格按照同步带啮合的标准参数做了建模还原，装配后皮带齿面与轮齿的接触面积能达到90%以上，高速运行时不会出现应力集中导致的皮带齿根过早磨损问题，传动过程中的背隙控制也能满足多数中低速定位场景的精度要求。

　　在结构设计思路上，这款链轮没有采用多余的减重镂空结构，毕竟对应NEMA23步进电机的输出扭矩范围，实心轮体的结构刚性完全能覆盖传动过程中的径向载荷，轮体与电机轴的配合段做了轴向定位的台阶设计，装配时只要将轮体贴紧电机轴的定位台阶，就能保证轮体的径向跳动量控制在合理范围内，不需要反复调整轮体的轴向位置来保证皮带共面。轮体的安装固定采用顶丝锁紧的常规方案，对应8mm轴径的顶丝孔位置做了加厚处理，锁紧时不会因为顶丝的压紧力导致轮体孔位变形，长期正反转切换运行也不会出现轮体松动移位的问题。

　　从实际应用的场景延伸来看，这款链轮除了适配常规的开环步进电机传动，也可以用在小型伺服电机的输出端做低速动力传递，比如小型皮带输送机的驱动端、自动化分拣设备的拨料机构传动、桌面型雕刻机的XY轴传动，只要传动中心距在合理范围内、皮带宽度匹配10mm规格的3M同步带，都能直接选用这款链轮做动力端的传动件。建模过程中对轮体的所有安装尺寸、齿形参数都做了参数化约束，工程师在做整机装配建模时，可以直接调取模型放入装配体，不需要再反复核对齿形啮合间隙、安装孔位的匹配度，能大幅缩短传动机构的设计校核时间，也能避免因为建模时齿形参数偏差导致的装配干涉、啮合错位问题。

　　在安装边界的考量上，这款链轮的外径尺寸经过精确核算，48齿3M节距对应的节圆直径、齿顶圆直径都做了准确还原，装配时不需要额外预留过多的径向空间，只要在电机输出端预留出对应轮体直径加2mm的安全间隙，就能保证轮体运行时不会与周边的结构件发生剐蹭。轮体的轴向总长度也做了优化，在保证齿宽满足10mm皮带安装要求的前提下，尽可能压缩了轮毂部分的轴向尺寸，不会因为轮体过长占用过多的电机输出轴轴向空间，对于安装空间紧凑的小型设备来说，这种紧凑化的尺寸设计能有效降低整机的结构体积，给其他部件的布局留出更多调整空间。

　　很多刚接触传动设计的工程师容易忽略链轮与皮带的共面度问题，这款链轮在建模时将轮毂的定位端面与齿部的基准端面做了严格的垂直度约束，只要装配时将轮体贴紧电机轴的定位面，就能保证齿部端面与电机安装端面的平行度，不需要额外做共面度调整就能保证皮带运行时不跑偏，对于小批量设备组装的场景来说，这种设计能大幅降低现场装配的调试难度，减少因为安装偏差导致的皮带早期磨损、传动噪音过大等问题。
