C16ER11型8mmCNC铣削电机轴延伸杆

　　在小型CNC铣削设备的改装与常规加工场景中，主轴装夹行程不足、刀具伸出长度受限是一线加工人员常遇到的问题，这类ER11规格的电机轴延伸杆，正是为解决这类装夹痛点设计的功能部件。从实际应用场景来看，这类部件多用于桌面级CNC雕刻机、小型数控铣床的无刷电机输出端改装，也可适配部分专用铣削动力头的输出轴延长需求，当加工深腔结构、需要避让工件装夹工装，或是常规ER夹头直接装在电机轴上无法满足刀具伸出长度要求时，加装该延伸杆可以在不改动电机主体安装结构的前提下，拓展主轴的装夹行程范围。

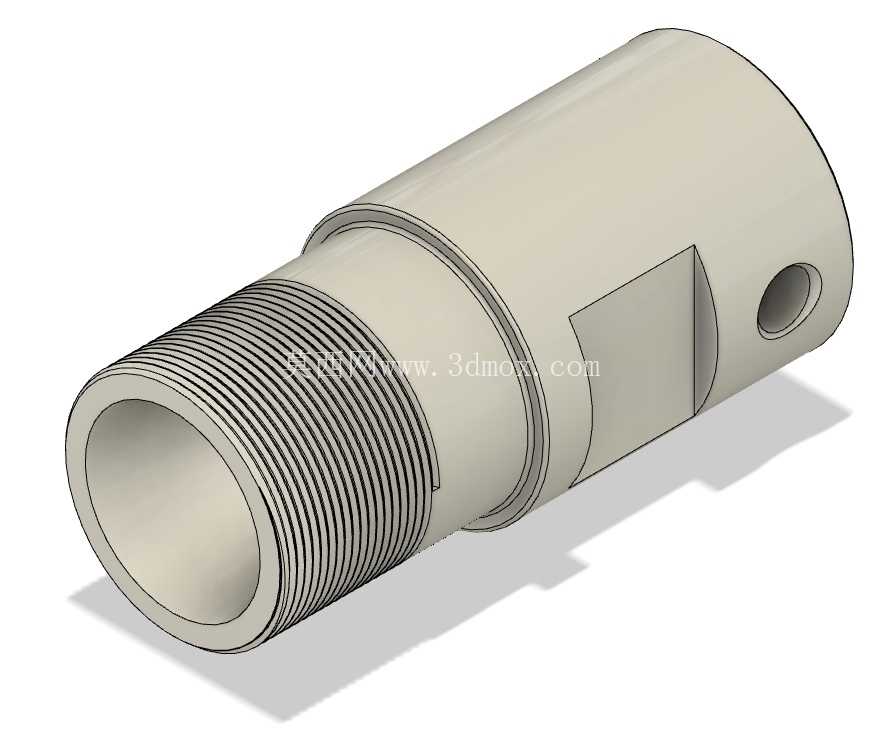

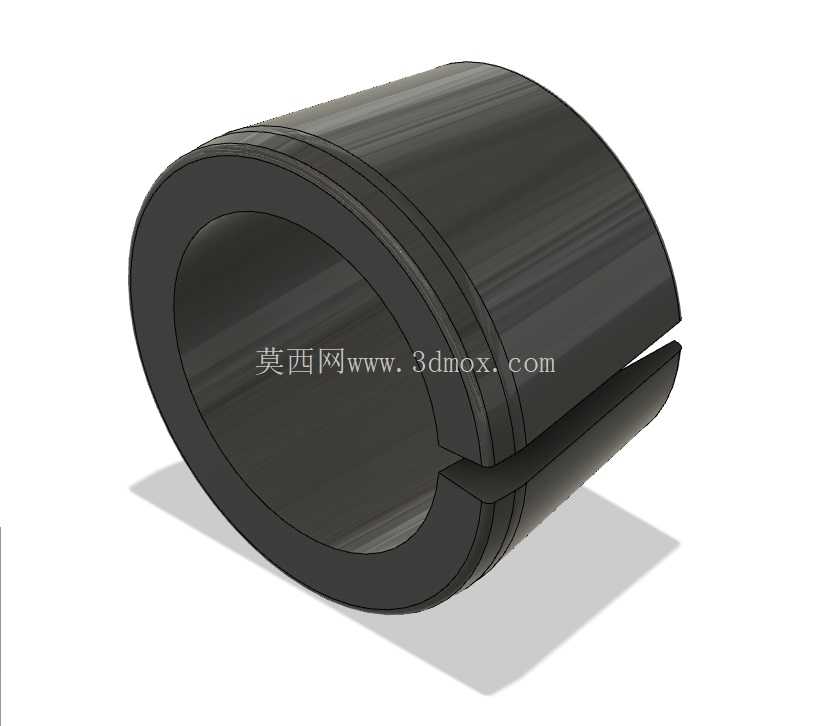

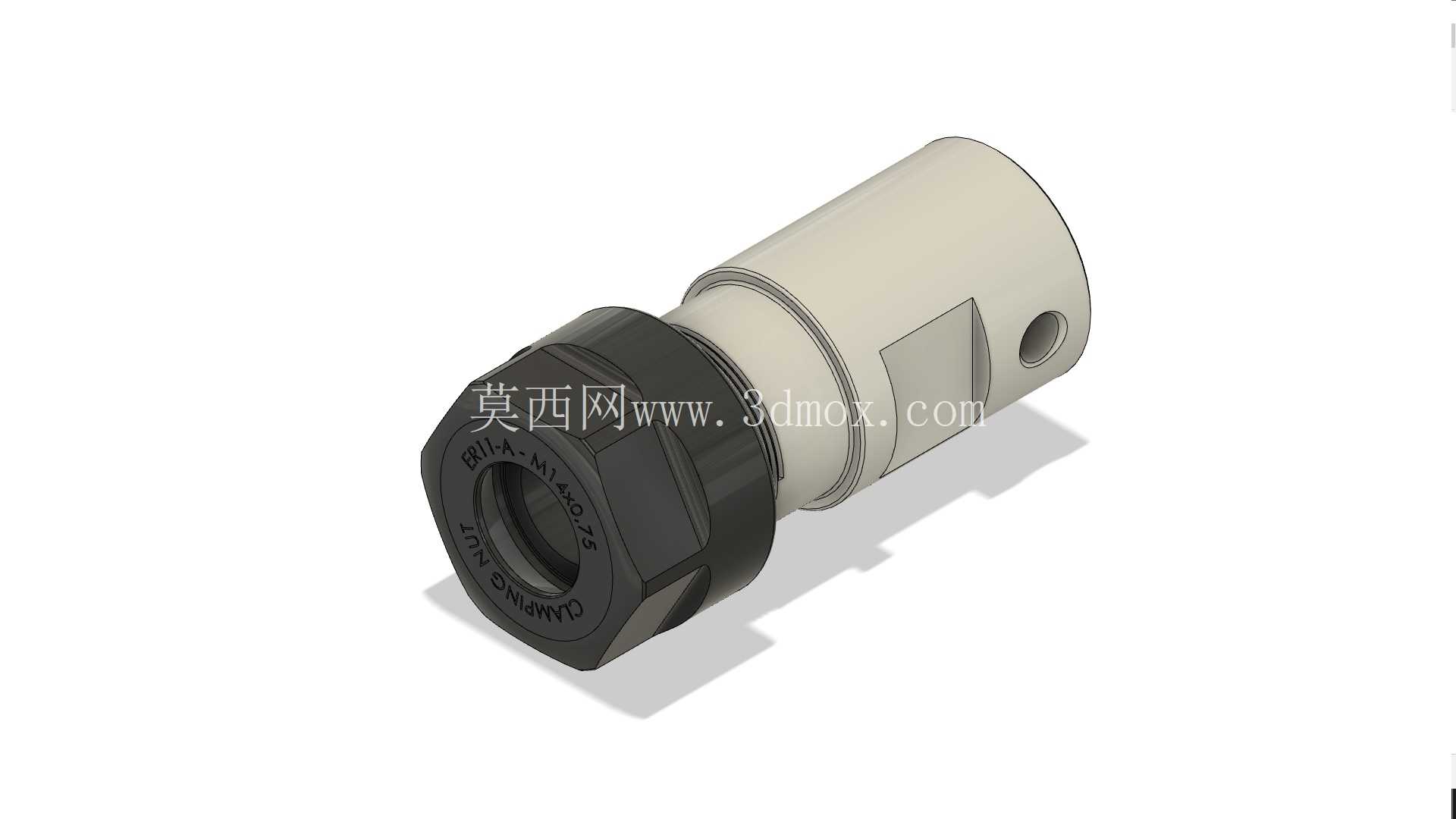

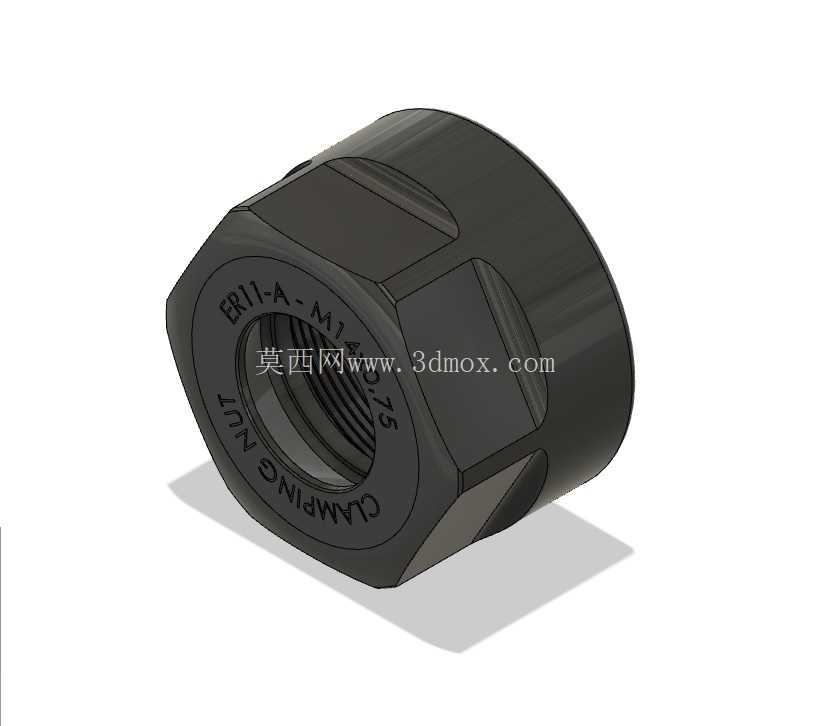

　　从功能特性上看，该延伸杆主体采用圆柱段加夹头安装座的一体化结构，后端的圆柱夹持段设计有径向锁紧孔，可通过紧定螺钉将杆体与直径16mm的电机输出轴牢牢锁固，避免高速铣削时出现打滑、偏心的问题；前端集成标准ER11夹头安装位，搭配对应规格的ER11螺母与夹簧，可稳定装夹柄径8mm的直柄铣刀、钻头、雕刻刀等切削刀具，夹头锁紧后可保证刀具与杆体的同轴度控制在合理公差范围内，减少高速旋转时的径向跳动，避免加工表面出现振纹、刀具异常磨损等问题。杆体中部设计有平面卡位结构，在安装锁紧螺母时可通过扳手卡住该平面，避免杆体跟转，方便现场装拆操作。

　　从设计思路层面，该部件的结构完全围绕铣削加工的刚性需求展开，没有多余的冗余结构：杆体的圆柱段长度经过合理核算，既保证足够的延伸距离，又尽可能缩短悬臂长度，降低高速旋转时的挠度变形；夹头安装座的外径尺寸匹配标准ER11螺母的锁紧尺寸，可直接使用通用ER扳手进行操作，无需定制专用工装；后端的锁紧孔位置避开杆体应力集中区域，保证紧定螺钉锁紧时不会造成杆体变形，同时锁紧后螺钉头部不超出杆体外径，避免旋转时出现干涉。

　　从安装边界与尺寸适配来看，该延伸杆后端适配直径16mm的光轴输出电机，安装时需保证电机轴插入杆体内孔的深度不小于设计值，确保足够的接触面积传递扭矩；前端装夹刀具时，需保证刀具柄部插入夹簧的长度符合ER夹头的装夹规范，避免刀具装夹过短造成飞出风险。整个部件安装后，旋转外径需与周边的机床防护罩、工件装夹工装保留足够的安全间隙，尤其是在进行Z轴向下进给加工时，需提前核算延伸杆加刀具的总长度，避免Z轴超程或是杆体碰撞工件、工作台面。在实际加工使用中，该延伸杆可适配有色金属、工程塑料、软质木材等材料的轻载铣削加工，不建议用于大切削量的钢件重载铣削，避免悬臂结构受力过大造成变形或是刀具崩损。日常维护时，需定期清理夹头锥面、杆体内孔的切屑与油污，保证装夹精度的稳定性，锁紧螺母时需按照对角线顺序逐步拧紧，避免单边受力造成夹头偏心。
