微型卡默尔蠕动泵结构设计方案

　　在实验室小剂量试剂输送、小型水培装置循环供水、桌面级分析仪器流体管路搭建这类场景里，蠕动泵的选型往往卡在安装空间与流量精度的平衡点上，这款KFS-HA1B10RS型号的微型蠕动泵，正是针对紧凑安装空间下的精准流体输送需求做的结构设计。从实际使用场景来看，这类微型蠕动泵不需要额外搭建复杂的管路固定支架，自身底部带的两个安装支脚可以直接通过M3规格螺丝固定在1.5mm厚度的钣金安装板或者3D打印的设备基座上，支脚的开孔间距经过适配，刚好能避开常见的设备内部走线槽与电路板安装位，不会和周边的电子元件产生干涉。

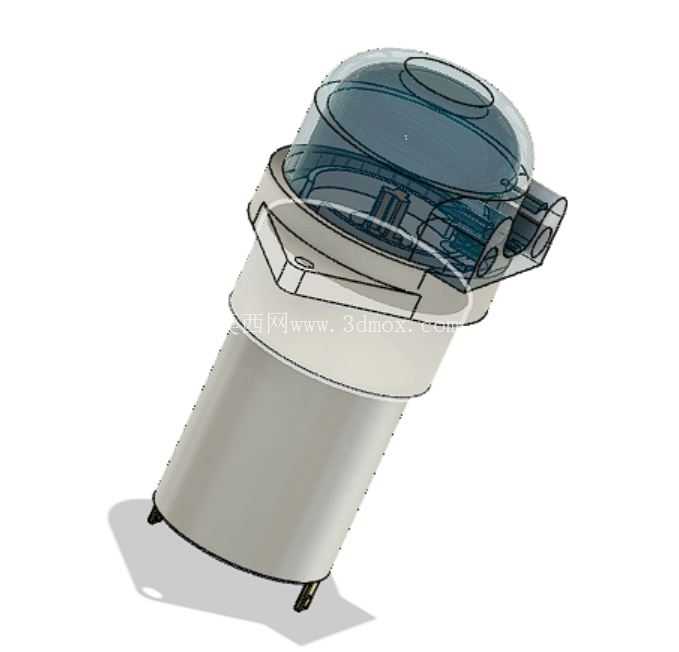

　　泵头部分采用透明上盖设计，并不是为了外观装饰，实际使用中运维人员不需要拆解泵头就能直接观察到内部滚轮的运转状态、软管的挤压形变情况，一旦出现软管老化开裂、流体残留结晶卡滞滚轮的问题，能第一时间发现，避免漏液腐蚀设备内部的其他结构。驱动部分采用直联式微型直流电机布局，没有额外的减速齿轮组结构，一方面能压缩整体的轴向安装尺寸，让整个泵体的总长度控制在小型桌面设备的安装边界内，另一方面减少了齿轮传动带来的回程间隙，在小流量输送场景下能保证每一圈滚轮转动对应的流体输出量稳定，不会因为齿轮间隙出现流量忽大忽小的问题。

　　泵头的压管间隙经过调校，适配常用的2*4mm规格硅胶软管，更换软管的时候不需要额外使用工具，只需要掀开透明上盖的卡扣就能取出旧软管，沿着泵头内壁的导向槽放入新软管再扣合上盖即可，整个更换过程不需要重新调整压块间隙，对非专业运维人员也很友好。在流体接触的部分，整个流道只有软管内壁和输送介质接触，泵体的滚轮、上盖、基座结构都不会和流体产生接触，这就意味着输送有轻微腐蚀性的试剂、或者需要避免交叉污染的生物试剂时，只需要更换软管就能完成流道清洁，不需要拆解清洗整个泵体，在多试剂切换的实验场景下能大幅降低运维的时间成本。从安装边界来看，泵体侧面的管路接头采用直插式设计，接头伸出泵体外壳的长度控制在8mm以内，外接软管之后的弯曲半径不会超过20mm，在狭小的设备内部空间里布置管路的时候，不需要预留太大的管路弯折空间，也不会因为管路弯折过度导致流道堵塞。电机的供电引脚布置在泵体尾部的端面上，引脚的朝向和泵体轴线平行，接线之后线束可以沿着电机外壳向后排布，不会向侧面凸出占用额外的横向空间，在多泵并排安装的场景下，两个泵体之间的间距只需要留2mm的安全间隙就不会产生干涉，能最大化利用设备内部的安装空间。

　　在实际运行的工况下，这款泵的滚轮采用三滚轮对称布局，相比两滚轮结构，流体输出的脉动更小，在需要连续稳定输送流体的场景里，比如小型冷却循环装置、滴定分析设备上，不会因为脉动过大导致流量检测元件的读数出现大幅波动，也能减少管路因为脉动产生的振动，降低设备运行的整体噪音。泵体的中间连接段采用阶梯式定位结构，电机输出轴和泵头滚轮架的连接采用D型轴定位，装配的时候不需要做额外的同轴度校正，只需要将滚轮架的D型孔对准电机的D型输出轴压入到位，再扣上泵头外壳就能完成装配，批量生产的时候能大幅提升装配效率，也能避免因为装配同轴度偏差导致的滚轮偏磨、软管寿命缩短的问题。底部的两个安装支脚和泵体主体采用一体化的结构设计，没有额外的拼接零件，在设备受到轻微振动的工况下，不会出现支脚松动、泵体移位的问题，支脚的底面做了0.5mm的下沉设计，可以粘贴薄型减震泡棉，进一步降低泵体运行时传递到设备基座上的振动，避免振动影响设备上其他精密检测元件的工作精度。
