卧式单级离心泵整机结构三维数模

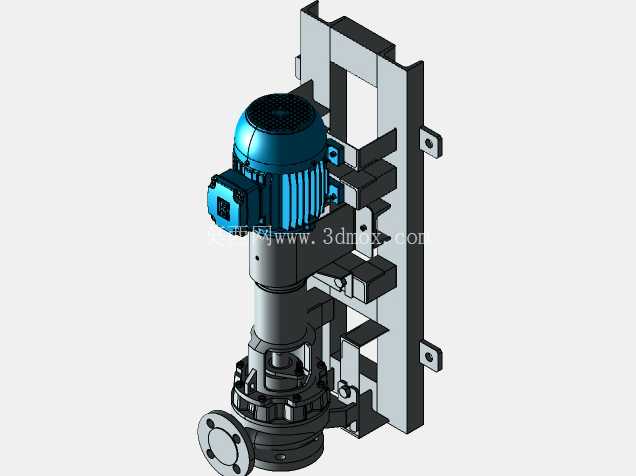

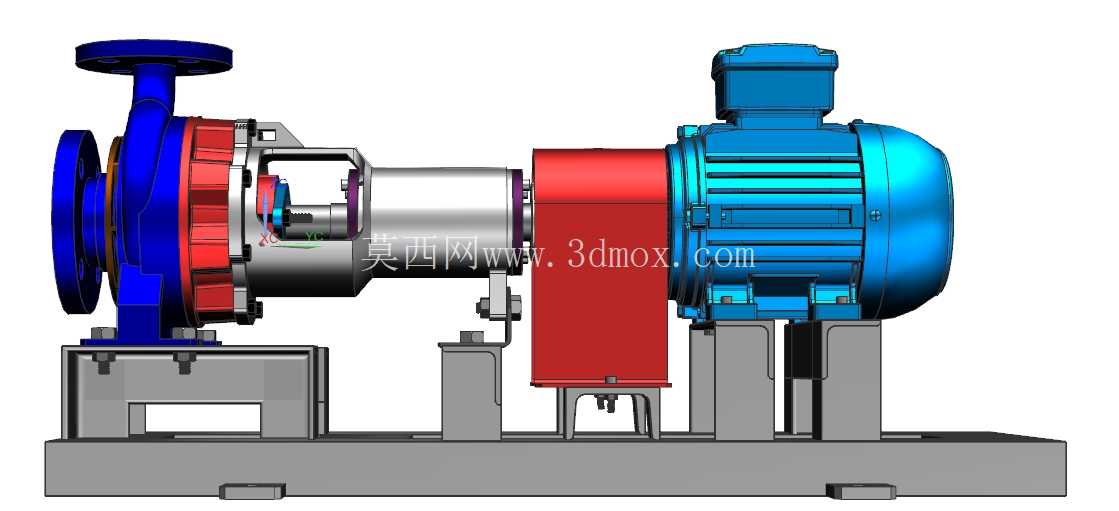

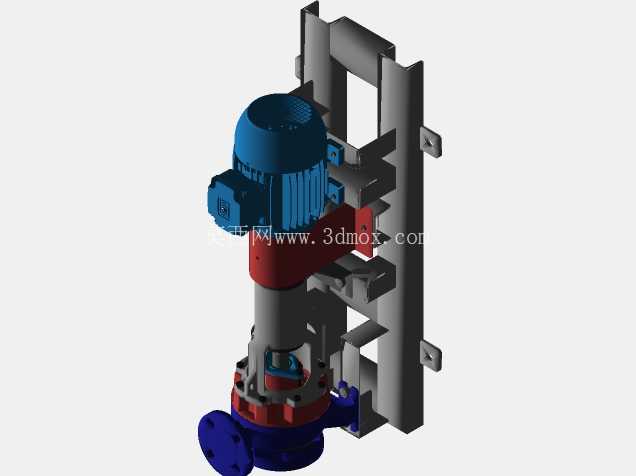

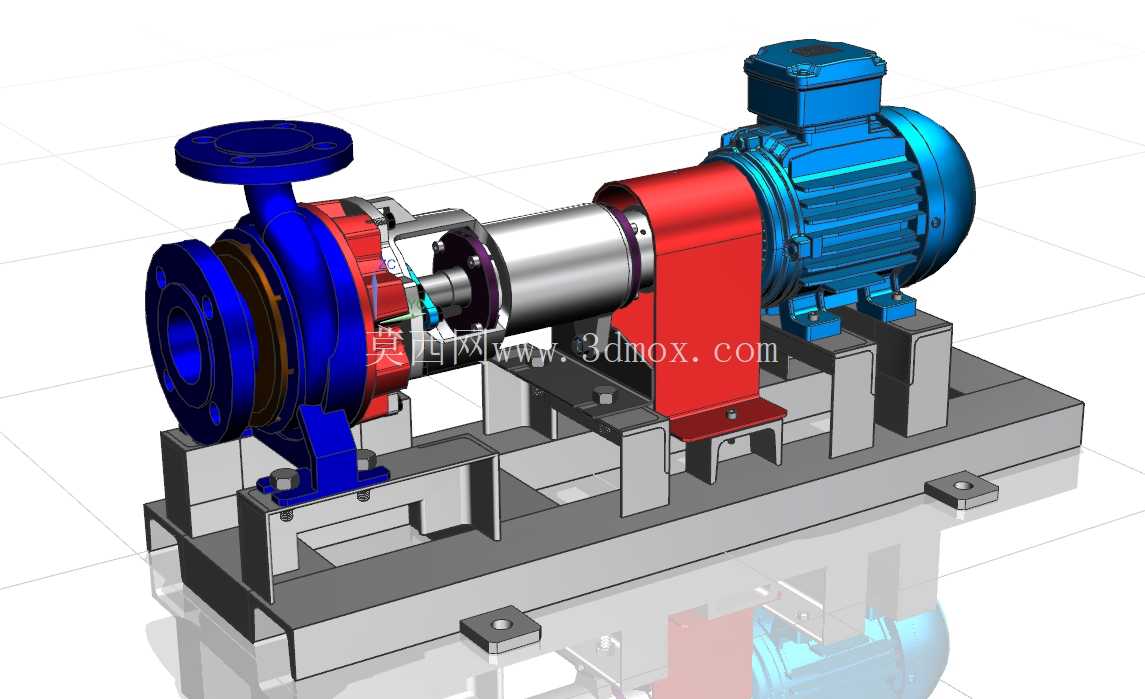

　　在化工流程、市政供水、暖通循环、工业冷却等场景中，卧式离心泵是应用覆盖度极高的流体输送核心设备，这套三维数模完整还原了整机从动力输入端到流体输出端的全部装配关系，可直接用于结构校核、安装布局模拟、教学演示等场景。从实际工程落地的角度看，这类泵的设计首先要匹配现场安装的边界条件：整机采用共用底座安装形式，底座预留的地脚螺栓孔位、泵体与电机的同轴度调整余量都在数模中做了精准还原，安装时无需额外核对安装孔距，可直接导入厂区布局图中核对管线对接位置，避免现场安装时出现进出口管线错位、检修空间不足的问题。

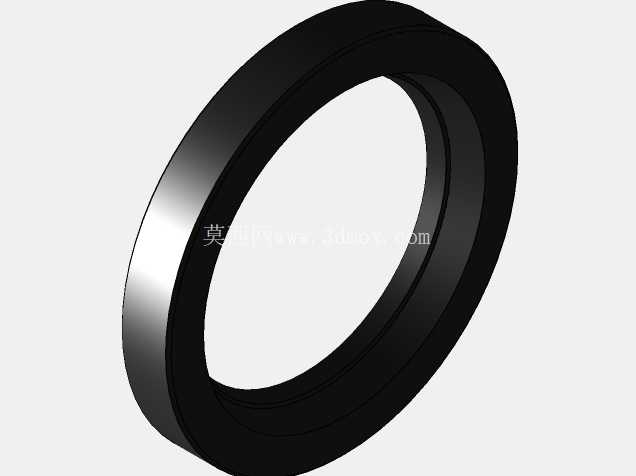

　　泵体部分采用端吸顶出的流道结构，进水口为轴向水平对接法兰，出水口为垂直向上法兰，这种结构的优势在于管路布局时可以减少弯头数量，降低流道沿程阻力，同时检修时无需拆卸进出口管线即可完成叶轮、机械密封的更换，大幅缩短现场停机维护的时间。动力端与泵体之间采用托架式连接结构，中间的联轴器区域预留了安全护罩的安装位置，数模中还原了联轴器的对中调整结构，包括泵轴与电机轴的轴向窜动间隙、径向跳动允许范围对应的结构余量，设计时可直接参考该结构校核轴系的同轴度公差，避免运行时出现轴系振动过大、轴承过早磨损的问题。叶轮部分采用闭式叶轮结构，流道做了平滑过渡处理，数模中可以清晰看到叶轮与泵体蜗壳的配合间隙，这个间隙值直接影响泵的容积效率，间隙过大会导致回流损失增加，间隙过小则容易在运行时出现叶轮与泵壳的摩擦，设计时可根据输送介质的含杂率、温度膨胀系数调整该间隙值。轴封部分采用机械密封结构，相比填料密封泄漏量更小，适合输送清洁介质或有一定腐蚀性的化工介质，数模中还原了机械密封的静环、动环、弹簧补偿结构，以及密封腔的冷却流道接口，可根据实际使用工况选择是否外接冷却冲洗管路。

　　共用底座采用型钢焊接结构，泵体与电机的安装位置都设置了调整垫铁的安装面，安装时可通过垫铁调整整机水平度，同时底座上设置的集液槽结构可以收集机械密封泄漏的少量介质，避免介质直接滴落到地面造成污染。从功能特性上看，这类卧式离心泵适合输送不含固体颗粒的清水或物理化学性质与水相近的介质，输送介质温度范围通常在-20℃到120℃之间，可通过更换密封材质、叶轮材质适配腐蚀性介质或含少量颗粒的介质。设计过程中优先考虑了易损件的互换性，叶轮、密封、轴承这些易损件都采用标准系列尺寸，后期维护时可以直接采购标准备件，无需定制加工。

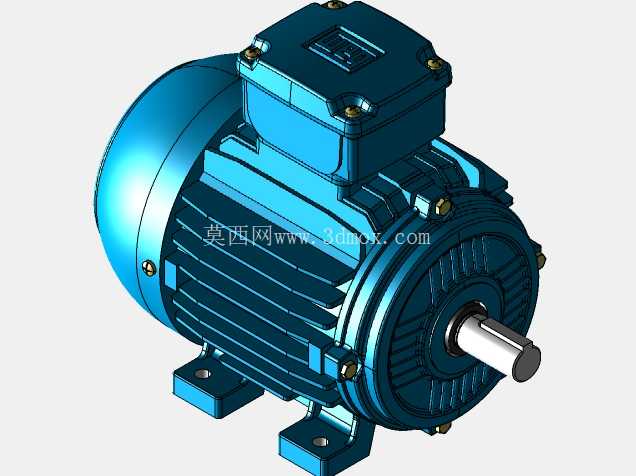

　　数模中所有配合面的公差、安装基准都做了明确的结构体现，比如泵轴与叶轮的配合采用H7/k6过渡配合，轴承与轴的配合采用H7/js6配合，轴承与轴承座的配合采用J7/h6配合，这些配合公差的选择都是基于实际运行时的载荷特性确定的，既能保证传动的可靠性，又能方便拆装维护。在进行管路系统设计时，可直接将该数模导入管线布局中，核对进出口法兰的压力等级、对接尺寸，确认泵体周围的检修空间是否满足要求，比如联轴器侧是否预留足够的空间拆卸联轴器、机械密封侧是否预留足够的空间更换密封件，电机侧是否预留足够的空间抽芯检修电机。另外数模中也还原了电机的接线盒位置、吊装环位置，现场安装时可提前规划电缆走线方向、吊装作业的空间，避免后期安装时出现干涉。对于刚接触泵类设计的工程师来说，这套数模可以清晰展示卧式离心泵的整机装配逻辑，从动力输入到流体输出的动力传递路径，以及各个部件的功能定位，避免设计时出现结构逻辑错误，比如轴系的定位方式、轴向力的平衡结构，在这套数模中都有直观的体现，叶轮背部的平衡孔结构可以平衡大部分轴向力，剩余轴向力由轴承端的角接触轴承承受，这种结构简单可靠，维护成本低，是中小流量扬程离心泵的常用结构形式。
