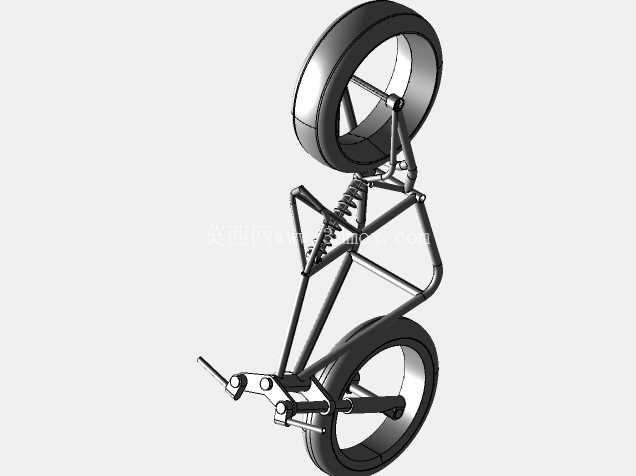

定制化无轮毂电动摩托车底盘结构设计

　　这套电动摩托车底盘结构，面向个性化短途出行载具的定制开发场景，可适配城市休闲代步、定制改装展车、小众文创出行产品的开发需求，区别于常规量产踏板或跨骑电摩的结构逻辑，整体采用外露管架式承载方案，没有设计全包覆的外观覆盖件安装位，核心是突出机械结构本身的工业质感，同时兼顾定制改装的拓展灵活性。从实际用途来看，该底盘作为电动摩托车的核心承载基体，需要承接前后轮组、转向机构、动力单元、驾乘人员的全部载荷，同时预留电池仓、电控模块的安装空间，适配无轮毂轮组的特殊安装逻辑，解决常规辐条或铸铝轮毂无法实现的视觉效果与结构特性。

　　产品功能特性上，前后轮均采用中空无轮毂结构，轮组本身通过外圈的转动副实现行进动作，没有传统的中心轮轴与辐条连接结构，前轮直接与转向立管的延伸支架连接，后轮则与后段车架的双侧支撑臂固定，转向机构沿用常规摩托车的手把、上联板、转向立管结构，转向阻尼与转向角度预留了足够的调整空间，可适配不同身高驾乘人员的操控习惯；车架主体采用圆管桁架式结构，通过多段管材的焊接拼接形成三角形稳定受力结构，管材的弯折角度与连接点位经过受力路径优化，在驾乘人员重力、路面颠簸冲击力、加减速惯性力的多重载荷下，应力分布均匀，不会出现局部应力集中导致的结构失效问题。

　　设计思路层面，这套结构没有遵循常规电摩的底盘布局逻辑，而是优先匹配无轮毂轮组的安装边界，先确定前后轮的安装点位与轮距参数，再反向推导车架的管架走向，转向机构的位置设置在车架前段，手把安装位的高度与宽度参考了常规巡航摩托车的操控姿态，降低驾乘人员的操控学习成本；电池与电控模块的安装位设置在车架中段的桁架空腔内，利用管架本身的结构形成防护，不需要额外设计厚重的电池防护壳体，进一步降低整体结构重量；驾乘人员的坐垫安装位设置在车架后段的上方，支撑结构直接与后车架的主受力管连接，可承载单人驾乘的全部载荷，同时预留了后座拓展的安装点位，可根据使用需求加装后座或后置储物架。

　　外形尺寸与安装边界方面，整车轴距控制在常规两轮电动摩托车的合理区间内，前后轮的外径尺寸与常规17寸摩托车轮胎外径接近，保证足够的通过性与行驶稳定性，车架整体宽度控制在300mm以内，避免管架结构外扩导致的整车宽度超标，转向机构的最大转向角度设置为左右各35度，满足城市道路转弯、掉头的操控需求；无轮毂轮组的安装接口采用标准化的快拆结构设计，后期维护更换轮组时不需要拆解整个车架结构，后轮的动力传输接口预留了轮毂电机、中置电机皮带传动两种安装方案的适配空间，可根据不同的动力配置需求调整安装结构，不需要重新设计整个底盘；车架各管材的连接点位均预留了标准的螺纹安装孔，可直接加装脚踏、挡泥板、灯光系统等附属配件，不需要后期二次打孔焊接，降低定制改装的加工难度。从结构受力的角度来看，无轮毂轮组的支撑臂采用双侧对称布局，相比单侧摇臂的结构受力更均衡，行驶过程中轮组不会出现单侧受力偏摆的问题，管架结构的管材壁厚选择兼顾了强度与轻量化要求，在满足承载需求的前提下尽可能降低整体重量，提升整车的续航表现与操控灵活性；底盘的最小离地间隙参考了城市道路的通行需求，可轻松应对常规的减速带、路面轻微起伏，不会出现底盘剐蹭的问题，整车的重心位置设置在前后轮的中点偏下位置，行驶过程中稳定性更好，加减速时的俯仰角度控制在合理范围内，提升驾乘的舒适感与安全性。
