深沟球6004滚动轴承结构设计

　　深沟球轴承是旋转支承系统里应用覆盖面最广的一类标准件，6004属于轻窄系列深沟球结构，在中小载荷、较高转速的轴系中承担径向支承，同时可承受一定比例的双向轴向载荷。日常设备里，小型电机端盖、输送辊筒、风机叶轮轴、轻工包装线导辊、自行车花鼓、家用泵体以及仪表类小功率传动端，都能见到该规格的布置逻辑。它的核心作用不是传递扭矩，而是把旋转轴与固定机座之间的滑动摩擦转化为滚动摩擦，降低轴颈磨损，约束轴系径向与轴向窜动，保证齿轮、带轮、叶轮等执行件的回转同轴度。

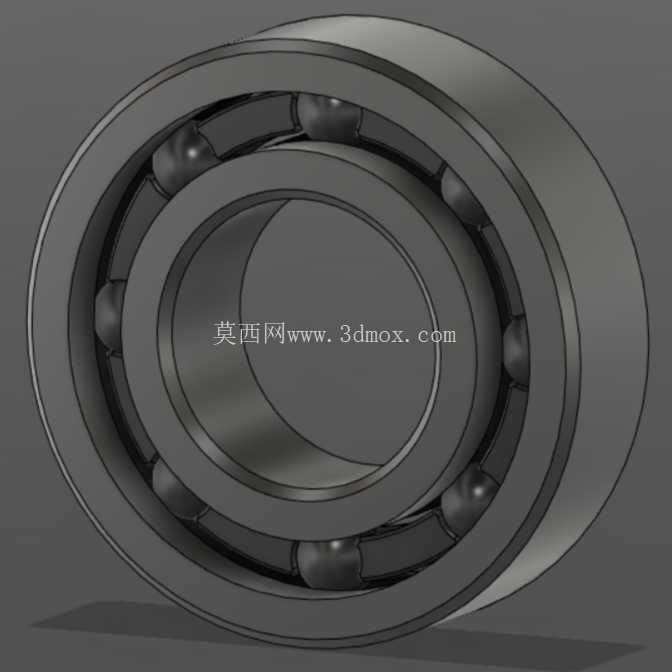

　　从结构拆解来看，整套轴承由外圈、内圈、一组钢制滚珠、冲压或实体保持架以及可选的防尘盖、密封圈组成。外圈通常装入机座轴承孔，依靠孔肩或端盖实现轴向定位；内圈与轴颈采用过渡或小过盈配合，随轴一起转动。滚道在内外圈上为连续圆弧槽，截面曲率略大于滚珠半径，使滚珠在受载时形成赫兹接触区，既保证滚动顺畅，又能在径向受力时分散接触应力。6004系列的公称内径为20mm，公称外径为42mm，宽度方向为12mm，设计轴系时需要围绕这组边界预留安装空间：轴颈配合段按轴承内圈公差选取，座孔按外圈配合公差加工，轴肩与孔肩高度不能超过内圈、外圈的倒角允许范围，否则装配时会顶住倒角而无法贴紧定位面。

　　建模过程中，滚道曲率与滚珠直径的匹配是重点。滚珠数量由节圆周长、滚珠直径和保持架间隔共同决定，不能简单按视觉均匀摆放。先确定内外圈滚道底径，再以滚珠中心所在节圆为基准布置滚动体，保证相邻滚珠之间留有保持架兜孔间隙。保持架的作用是把滚珠等距分隔，避免滚动体相互接触产生摩擦和卡滞；冲压浪形保持架多用于常规中小型深沟球轴承，兜孔包覆滚珠两侧，装配后滚珠可在兜孔内自由滚动但不会脱落。若工作环境存在粉尘、水汽或润滑脂泄漏风险，可在两侧增加防尘盖或橡胶密封圈，防尘盖侧重阻挡固态颗粒，接触式密封圈密封能力更强但会带来少量摩擦转矩，选型时要按转速和环境权衡。

　　安装边界方面，轴肩圆角必须小于轴承内圈倒角，座孔圆角同样要小于外圈倒角，这样才能让端面压紧到位。轴承装入方向没有强极性，但带密封件的产品要注意密封侧朝向污染源。轴向固定常见方式包括内圈用轴用弹性挡圈、圆螺母或轴肩定位，外圈用孔用挡圈、端盖压边或孔肩限位；若轴系存在热伸长，需在一端保留游动间隙，避免温升后轴承被轴向夹持产生附加载荷。配合松紧也需结合载荷性质判断：旋转圈承受循环载荷时通常选稍紧配合，静止圈承受局部载荷时可略松，便于装配和热补偿。

　　润滑与运行特性直接影响轴承寿命。轻载高速场景多采用脂润滑，密封轴承出厂时已填充适量润滑脂，维护周期长；油润滑则适用于更高转速或高温工况，但需要配套油路或油浴结构。实际轴系设计中，还要校核额定动载荷、额定静载荷与预期寿命的匹配，关注滚珠与滚道的接触应力、保持架线速度以及极限转速。三维建模时把内外圈、滚动体、保持架分件表达，能够清晰呈现装配关系，也便于后续做干涉检查、工程图剖切和安装模拟；对设备选型人员而言，完整的外形宽度、内径、外径、倒角及定位肩高信息，正是轴系布局和箱体结构设计时最常核对的边界条件。
