游泳池陶瓷衬里池壁排水通道结构设计

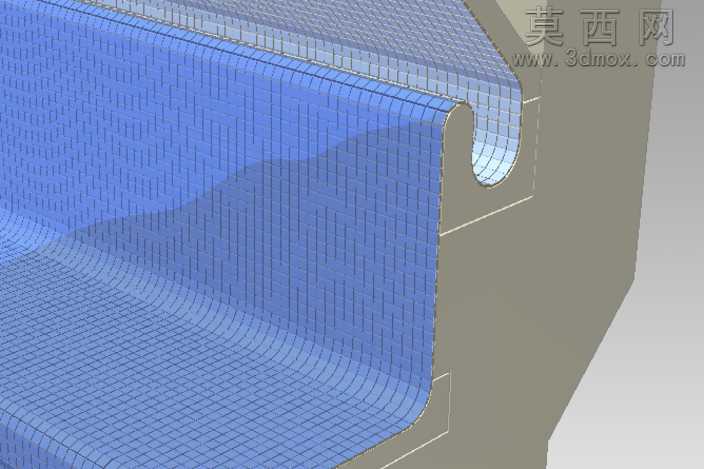

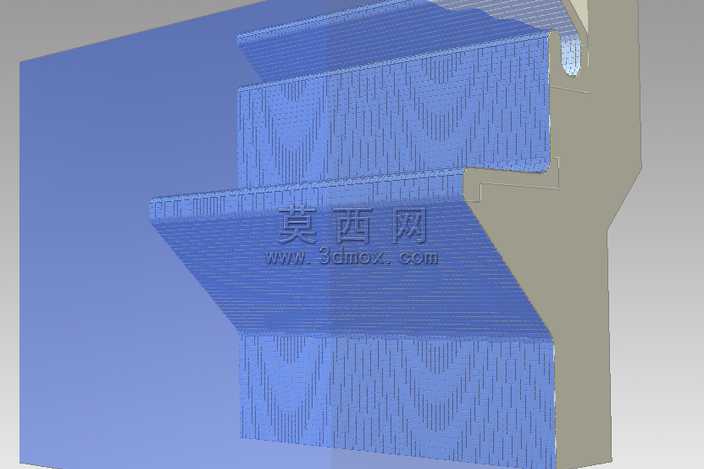

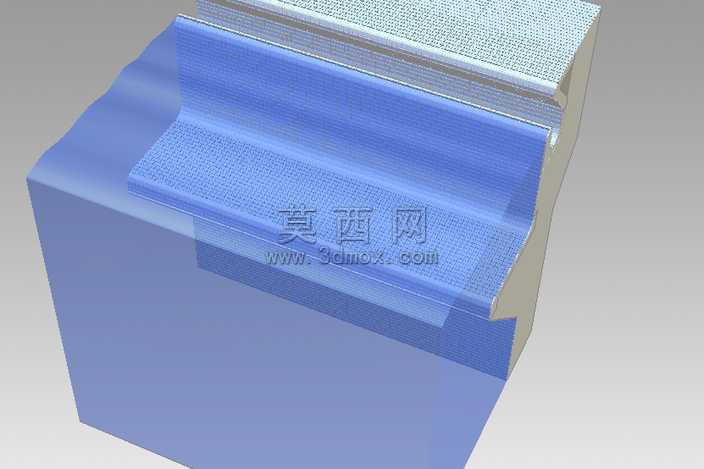

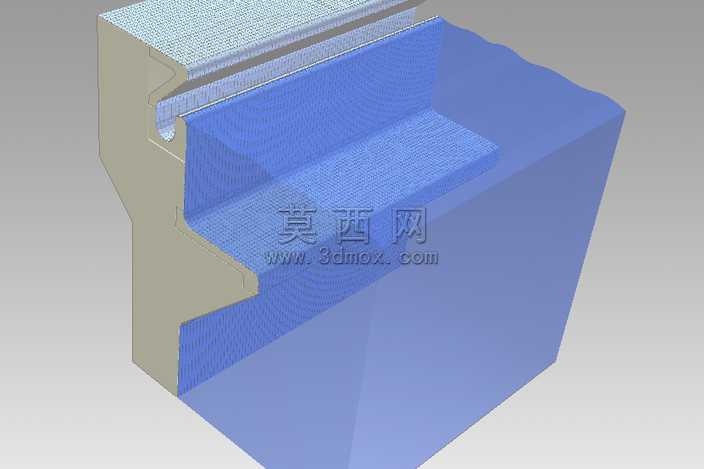

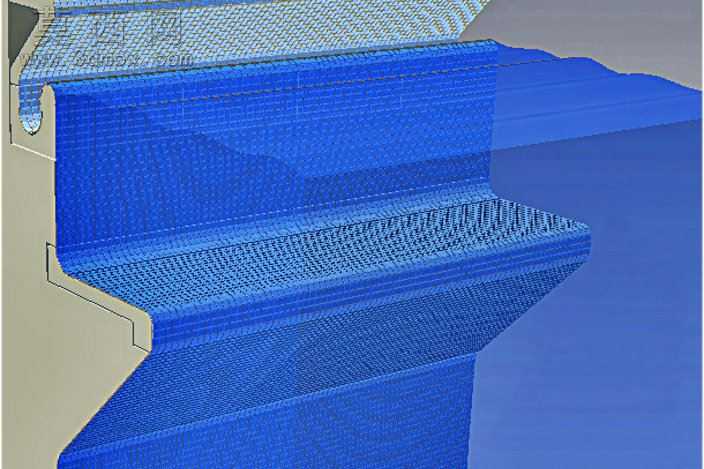

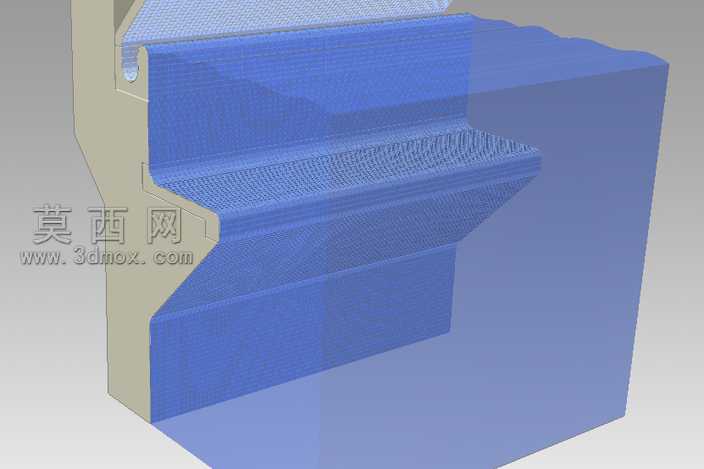

本作品为游泳池配套池壁结构三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用1:1等比例还原真实泳池池壁的构造逻辑，重点呈现池壁与内置排水通道、休憩长凳的一体化衔接结构。建模阶段首先完成池壁主体的轮廓放样，针对泳池长期浸水的使用场景，对池壁衬里层做了分层结构设计，外层为基础承重结构层，内层为陶瓷衬里贴合面，精准还原陶瓷衬里的铺装厚度与拼接基准面，确保后续生产施工时衬里铺贴的贴合度与密封性。排水通道部分采用隐藏式内嵌设计，建模时精准预留了排水坡度与过水截面尺寸，通道与池壁衔接处做了圆弧过渡处理，既避免直角区域积污纳垢，也能优化排水时的水流走向，降低水流冲击产生的噪音，同时防止长期水流冲刷对池壁结构造成侵蚀。池壁集成的休憩长凳采用阶梯式一体化建模，凳面与池壁衬里层保持齐平，无突出拼接缝隙，凳体下方与排水通道顶部结构共用承重基面，在保证结构强度的同时减少冗余构造，降低施工成本与后期维护难度。材质渲染阶段，池壁陶瓷衬里部分赋予高光防滑陶瓷材质，调整材质的粗糙度与反射参数，还原湿水状态下陶瓷表面的真实质感；基础结构层赋予混凝土哑光材质，区分不同结构层的视觉表现；水体部分采用半透明蓝色折射材质，模拟泳池蓄水后的真实视觉效果，清晰呈现水体与池壁、长凳、排水通道的位置关系。设计过程中充分考量泳池设施的实际使用需求，所有结构转角均做了圆角安全处理，避免尖锐棱角造成使用磕碰，排水通道的入口位置设置在长凳下方隐蔽区域，既不破坏池壁整体视觉完整性，也能有效收集池壁溢流与表层水体，提升泳池水体循环效率。整个模型的结构装配逻辑清晰，各部件的配合公差预留符合泳池施工的行业规范，可直接用于泳池施工方案展示、构件预制生产参考以及施工技术交底使用，模型的分层结构可单独拆分导出，方便不同施工环节的技术人员调取对应结构查看细节。
